TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

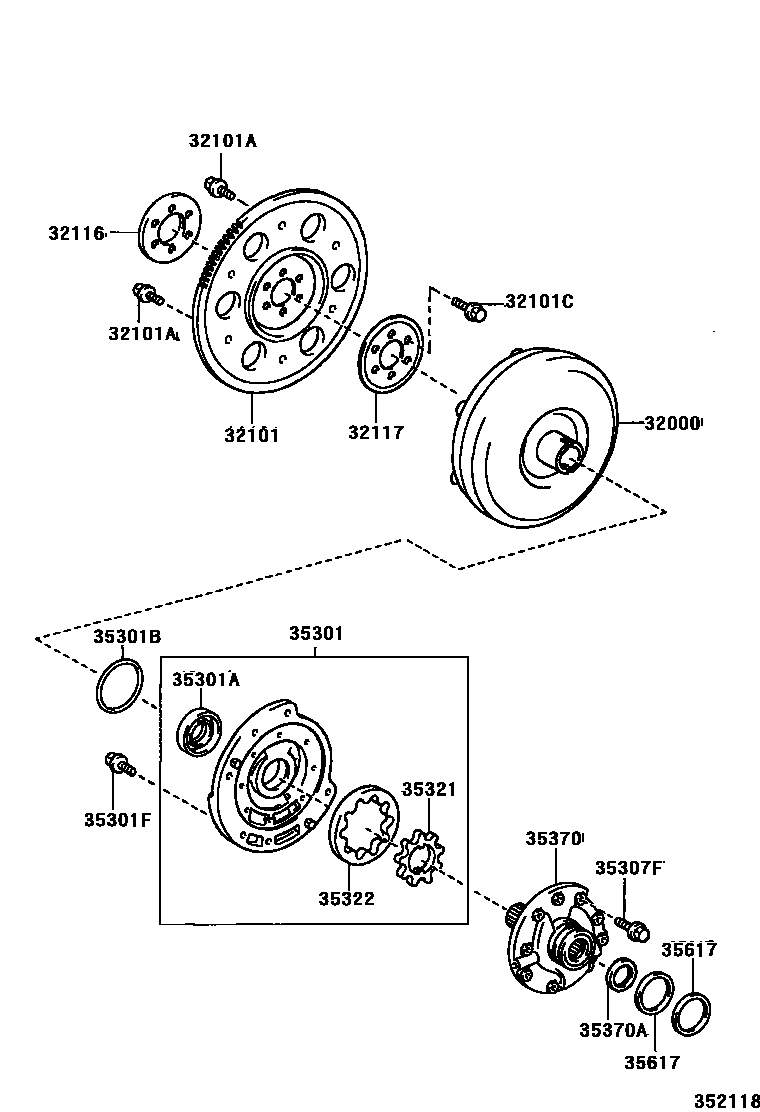

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-20320i199908-200507
main32000-20330i199908-199909
sub32000-32160
main32000-32160i199909-200507
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-12090i199908-200302
sub32101-12091
main32101-12091i200302-200507
main32101-20120i199908-200507
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-08113i199908-200507
*8-1.25PX12-8.4,GREEN
main90109-09001i199908-200507
*9-1.25PX12.4-7.3,GREEN
main90119-08498i200503-200507
*8-1.25PX12-8,SILVER
main90119-08498i199908-200507
*8-1.25PX12-8,YELLOW GREEN
main90119-09025i199908-200507
*9-1.25PX12.4-8.4,YELLOW
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i199908-200507
*10-1.25PX18-13
32116SPACER, DRIVE PLATE, FRONT
main32116-12020i199908-200507
main32116-20060i199908-200507
32117SPACER, DRIVE PLATE, REAR
main32117-12030i199908-200507
main32117-20070i199908-200507
35301BODY SUB-ASSY, FRONT OIL PUMP
main35035-21010i199908-200008
sub35035-21H00
main35035-21020i200008-200507
sub35035-28010
main35035-52040i199908-200507
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38064i200208-200507
BLACK
main90311-38064i199908-200208
BROWN
main90311-38077i199908-200208
BLACK
sub90311-38064
main90311-38083i200208-200507
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99099i199908-200507
main90301-99124i199908-200507
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08050i199908-200507
*8-1.25PX28-28
main90105-08301i199908-200507
*8-1.25PX22-20
35307FBOLT (FOR STATOR SHAFT)
main90148-60027i199908-200507
35321GEAR, FRONT OIL PUMP DRIVE
main35321-21010i199908-200008
T=10.690-10.699
sub35035-21H00
main35321-21020i199908-200008
T=10.700-10.709
sub35035-21H00
main35321-21030i199908-200008
T=10.710-10.720
sub35035-21H00
main35321-21040i199908-200008
T=10.721-10.730
sub35035-21H00
main35321-21050i199908-200008
T=10.731-10.740
sub35035-21H00
main35321-21060i200008-200507
T=10.690-10.699
sub35321-28060
main35321-21070i200008-200507
T=10.700-10.709
sub35321-28070
main35321-21080i200008-200507
T=10.710-10.720
sub35321-28080
main35321-21090i200008-200507
T=10.721-10.730
sub35321-28090
main35321-21100i200008-200507
T=10.731-10.740
sub35321-28100
main35321-52060i199908-200507
T=9.44-9.449,MARK 1
main35321-52070i199908-200507
T=9.45-9.459,MARK 2
main35321-52080i199908-200507
T=9.46-9.47,MARK 3
main35321-52090i199908-200507
T=9.471-9.48,MARK 4
main35321-52100i199908-200507
T=9.481-9.49,MARK 5
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-21010i199908-200008
T=10.690-10.699
sub35035-21H00
main35322-21020i199908-200008
T=10.700-10.709
sub35035-21H00
main35322-21030i199908-200008
T=10.710-10.720
sub35035-21H00
main35322-21040i199908-200008
T=10.721-10.730
sub35035-21H00
main35322-21050i199908-200008
T=10.731-10.740
sub35035-21H00
main35322-21060i200008-200507
T=10.690-10.699
sub35322-28060
main35322-21070i200008-200507
T=10.700-10.709
sub35322-28070
main35322-21080i200008-200507
T=10.710-10.720
sub35322-28080
main35322-21090i200008-200507
T=10.721-10.730
sub35322-28090
main35322-21100i200008-200507
T=10.731-10.740
sub35322-28100
main35322-52060i199908-200507
T=9.44-9.449,MARK 1
main35322-52070i199908-200507
T=9.45-9.459,MARK 2
main35322-52080i199908-200507
T=9.46-9.47,MARK 3
main35322-52090i199908-200507
T=9.471-9.48,MARK 4
main35322-52100i199908-200507
T=9.481-9.49,MARK 5
35370SHAFT ASSY, STATOR
main35370-21010i199908-200008
sub35035-21H00
main35370-21030i200008-200507
main35370-52030i199908-200507
sub35370-52070
35370ABEARING, THRUST NEEDLE ROLLER(FOR STATOR SHAFT)
main90374-26003i199908-200507
35617RING, CLUTCH DRUM OIL SEAL
main35613-21010i199908-200507
main35613-52010i199908-200507
sub35613-52020

16 parts on this diagram · 2 diagrams in section
