CYLINDER BLOCK

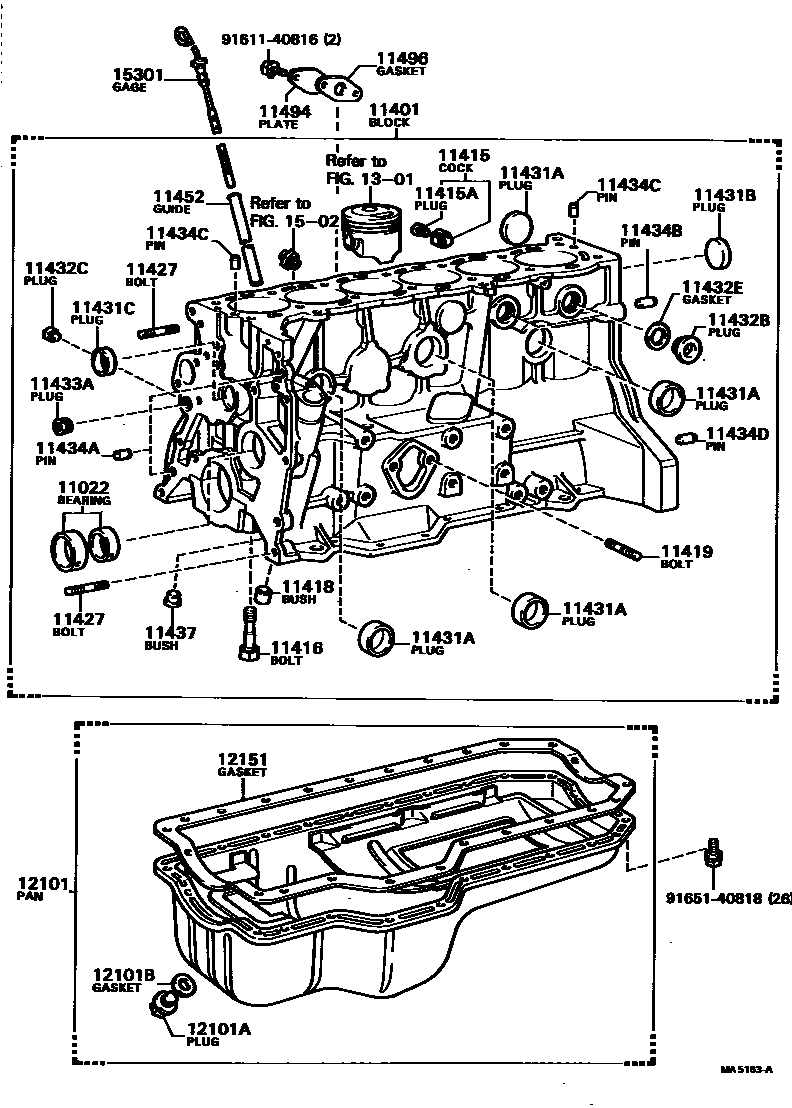

Parts diagram
11022BEARING SET, PUMP DRIVE SHAFT
main11022-41010i198108-198512
11401BLOCK SUB-ASSY, CYLINDER
main11401-39365i198108-198203
main11401-39366i198203-198208
main11401-39367i198408-198408
main11401-39425i198208-198408
main11401-39445i198408-198507
main11401-49316i198111-198202
main11401-49425i198408-198512
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09070i198108-198504
main96431-03833i198108-198205
main96431-53828i198504-198512
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09072i198108-198504
main96431-23814i198108-198205
main96432-23814i198504-198512
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02042i198108-198507
*12-1.25PX75-25
main90910-02047i198108-198512
11418BUSH, SOLID(FOR DISTRIBUTOR)
main90999-70056i198108-198512
11419BOLT, STUD(FOR FUEL PUMP)
main90116-08185i198108-198402
L=39,S=25&9
main90116-08191i198402-198512
11427BOLT, STUD(FOR TIMING CHAIN COVER SET)
main90116-08147i198108-198512
L=68,S=12&24
main92122-60860i198108-198512
L=72,S=18&12
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main96411-44000i198108-198512
OD=40
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-44000i198108-198507
OD=40
main96412-43500i198108-198512
OD=35
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-43500i198108-198512
OD=35
11432BPLUG, W/HEAD TAPER SCREW, NO.2
main90341-32070i198108-198512
main90344-52013i198108-198507
11432CPLUG, W/HEAD TAPER SCREW, NO.3
main90345-51006i198210-198512
main90345-51025i198108-198402
11432EGASKET, W/HEAD TAPER SCREW PLUG
main90430-32222i198108-198512
11433APLUG, STRAIGHT, NO.1
main90344-53015i198108-198512
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-10192i198108-198512
L=22,OD=10,L=22,OD=10
main90253-11021i198108-198507
L=8,OD=11
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113i198108-198507
L=22,OD=10
main90250-10192i198108-198512
L=22,OD=10,L=22,OD=10
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-08112i198108-198402
L=16,OD=8,L=16,OD=8
main90250-08120i198108-198507
L=18,OD=8
main90250-08120i198402-198512
L=18,OD=8,L=18,OD=8
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-10192i198108-198512
L=22,OD=10
11437BUSH, OIL PUMP SHAFT GUIDE
main11437-45010i198108-198512
11452GUIDE, OIL LEVEL GAGE
main11452-35010i198408-198507
main11452-38020i198108-198408
main11452-41030i198108-198512
11494PLATE, OIL HOLE COVER
main11494-45010i198108-198512
11496GASKET, OIL HOLE COVER PLATE
main15318-45011i198108-198512
12101PAN SUB-ASSY, OIL
main12101-35010i198408-198507
main12101-39325i198108-198408
main12101-43040i198408-198512
main12101-49295i198108-198408
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i198408-198507
main90341-18089i198108-198512
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12011i198408-198507
main90430-18244i198108-198512
12151GASKET, OIL PAN
main12151-35010i198211-198408
main12151-38010i198108-198211
main12151-41010i198108-198408
1301
1502
15301GAGE SUB-ASSY, OIL LEVEL
main15301-35010i198108-198408
main15301-35020i198408-198507
main15301-43010i198108-198408
main15301-43020i198408-198512
9161140816
9165140818

32 parts on this diagram · 5 diagrams in section
