EXHAUST PIPE

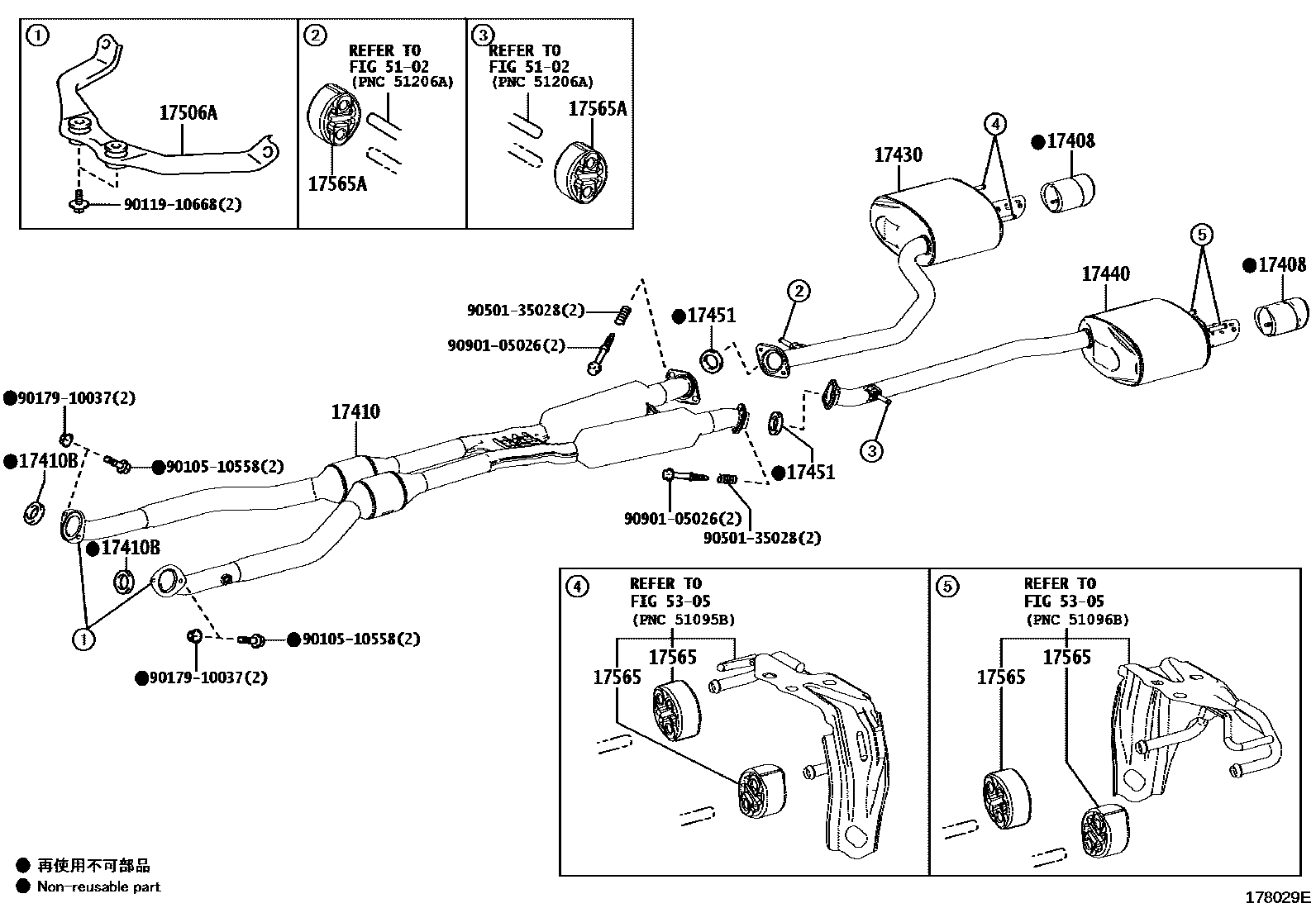

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17049-31010i¥5,800202009-202110
F SPORT
main17049-38020i¥6,100202111
main17408-31100i¥5,900201304-201610
main17408-31110i¥11,500201610-202009
NO.1:REFER ILLUST.
main17408-31120i¥11,500201610-202009
NO.2:REFER ILLUST.
main17408-36020i¥3,690202009-202110
17410PIPE ASSY, EXHAUST, FRONT
main17410-31G00i¥152,000201304-201710
main17410-31G10i201304-201710
main17410-31G20i¥182,000201304-201508
*114=TOYOTA/RA4/Y
main17410-31G40i¥183,000201304-201508
main17410-31M20i¥114,000201710-202110
main17410-31M30i201710-202110
main17410-36500i¥86,400201508-202110
main17410-38650i202111-202203
sub17410-38651¥171,000
main17410-38651i¥171,000202204
17410BGASKET, EXHAUST PIPE
main90917-06070i¥340202111
main90917-06078i¥340201304-202110
main90917-06090i¥590201508-202110
17430PIPE ASSY, EXHAUST, TAIL
main17430-31C90i¥37,800201304-201610
main17430-31D00i¥37,800201304-201508
main17430-31D50i¥23,800201610-202009
main17430-31G30i¥23,800202009-202110
F SPORT
main17430-31G40i202009-202110
main17430-36230i¥23,800201610-202009
main17430-36450i¥23,800201508-202110
main17430-38780i¥46,000202111
17440PIPE, EXHAUST TAIL, LH
main17440-31170i¥46,400201304-201610
main17440-31180i¥46,400201304-201508
main17440-31210i¥29,200201610-202009
main17440-31330i¥29,200202009-202110
F SPORT
main17440-31340i202009-202110
main17440-36090i¥29,200201508-202110
main17440-36110i¥29,200201610-202009
main17440-38150i¥46,000202111
17451GASKET, EXHAUST PIPE
main17451-28022i¥1,360202111
main17451-28032i¥1,360201304-202110
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-31030i¥3,340201304-201508
main17506-31040i¥3,690201304-201310
sub17506-31041¥2,320
main17506-31041i¥2,320201311-202110
main17506-31110i¥2,770201304-202110
main17506-38140i¥1,070202111
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-22040i¥670201304-202110
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-28010i¥670201304-202110
5102
5305
9010510558
main90105-10558¥140
9011910668
main90119-10668¥130
9017910037
main90179-10037¥360
9050135028
main90501-35028¥550
9090105026
main90901-05026¥310

16 parts on this diagram · 7 diagrams in section
