RADIATOR & WATER OUTLET

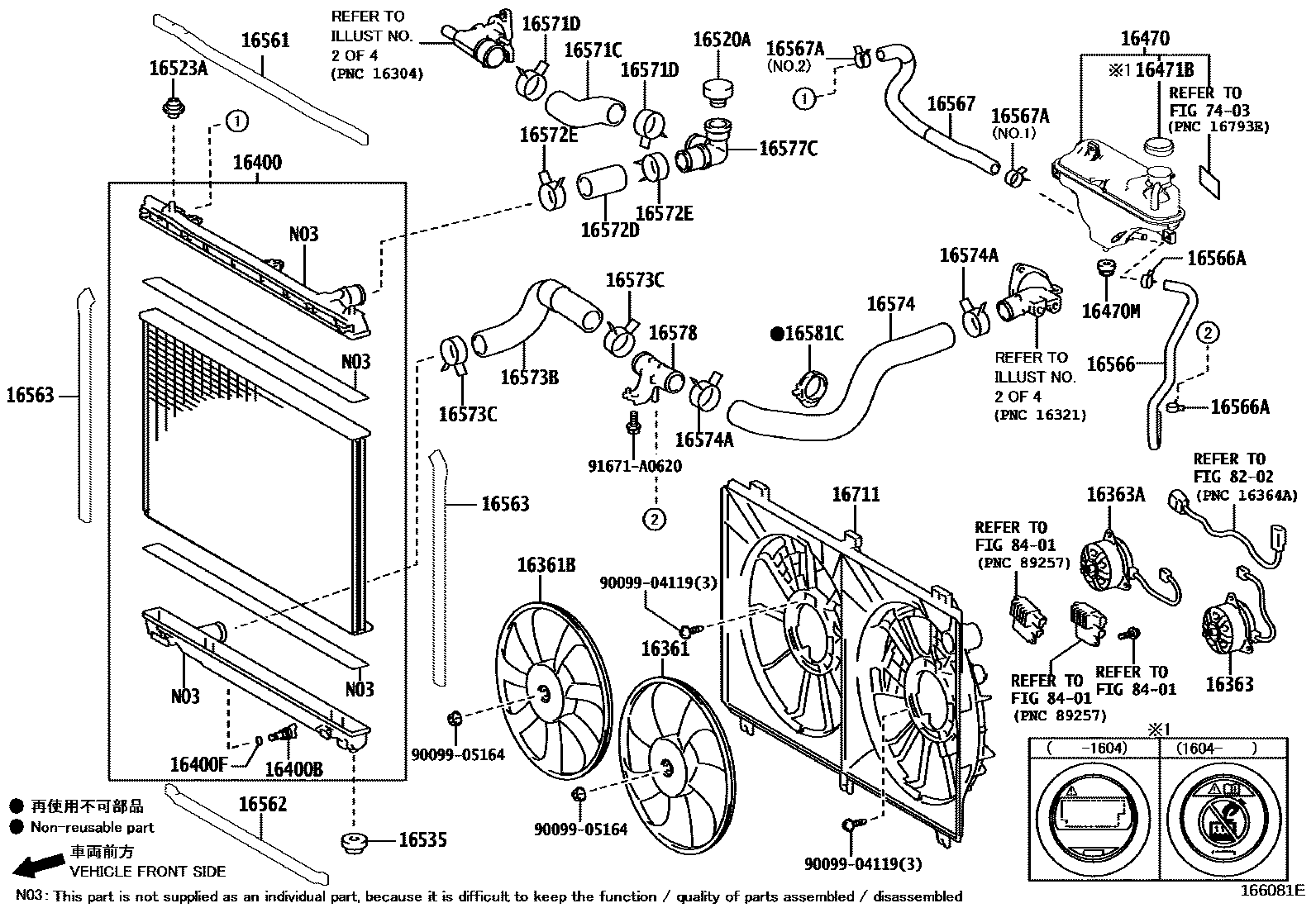

Parts diagram
16361FAN
main16361-31410i¥3,220201304-202110
main16361-38110i¥3,220201508-202110
16361BFAN, NO.2
main16361-31430i¥4,330201304-201508
main16361-38040i¥4,330201304-202110
main16361-38120i¥4,330201508-202110
16363MOTOR, COOLING FAN
main16363-31300i¥17,600201304-202110
main16363-38160i¥17,600201508-202110
16363AMOTOR, COOLING FAN, NO.2
main16363-31400i¥15,800201304-202110
main16363-38160i¥17,600201508-202110
main16363-50040i¥18,200201304-201508
16400RADIATOR ASSY
main16400-31870i¥33,500201304-201710
main16400-31B80i¥33,500201710-202110
main16400-36130i¥38,800201508-202110
main16400-38271i¥43,500202111
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i¥360201508-202110
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i¥210201304-202110
16470TANK ASSY, RADIATOR RESERVE
main16470-31180i¥3,870201304-201603
sub16470-31181¥3,220
main16470-31181i¥3,220201604-201710
main16470-36031i¥10,800201508-201603
sub16470-36032¥6,700
main16470-36032i¥6,700201604-202110
main16470-38092i¥7,400202111
16470MGROMMET
main90480-18010i¥130201304-202110
16471CAP SUB-ASSY, RESERVE TANK
main16405-31130i201304-201710
16471BCAP, RESERVE TANK
main16475-28140i¥1,200201604-202110
main16475-37011i¥1,200201508-201604
sub16475-28140¥1,200
16520ACAP SUB-ASSY, WATER FILLER
main16501-36012i¥1,390201508-201603
sub16501-36013¥870
main16501-36013i¥870201604-202110
16523ACUSHION, RADIATOR SUPPORT
main16523-38010i¥590201304-202110
16535SUPPORT, RADIATOR, LOWER
main90480-40021i¥220201304-201603
main90480-40022i¥580201604-202110
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-31110i¥240201304-202110
main16561-38030i¥160202111
16562SEAL, RADIATOR TO SUPPORT, NO.2
main16562-31060i¥200201304-202110
main16562-38010i¥750202111
16563SEAL, RADIATOR TO SUPPORT, NO.3
main16563-31040i¥200201304-202110
main16563-38010i¥200202111
16566HOSE, RESERVE TANK OUTLET
main16566-31110i¥540201710-202110
main16566-36010i¥1,060201508-201703
sub16566-36011¥790
main16566-36011i¥790201704-202110
main16566-38060i¥350202111
16566ACLIP(FOR RESERVE TANK OUTLET)
main96137-41501i¥120202111
main96137-41701i¥160201508-202110
16567HOSE(FOR RADIATOR RESERVE TANK)
main16567-36040i¥1,010201508-202110
main16567-38060i¥540202111
16567ACLIP(FOR RADIATOR RESERVE TANK HOSE)
main90466-21004i¥240201508-202110
NO.1:REFER ILLUST.
main96136-42101i¥240202111
NO.2:REFER ILLUST.
main96136-42701i¥200201508-202110
NO.2:REFER ILLUST.
main96137-41701i¥160202111
NO.1:REFER ILLUST.
16571CHOSE, RADIATOR, NO.1
main16571-31350i¥1,430201304-201710
main16571-31490i¥1,080201710-202110
main16571-36250i¥1,010201508-202110
main16571-38110i¥1,080202111
16571DCLIP, RADIATOR HOSE, NO.1
main90466-39002i¥300201304-202110
16572DHOSE, RADIATOR, NO.2
main16572-31350i¥1,980201304-201710
main16572-31570i¥1,080201710-202110
main16572-36210i¥350201508-202110
main16572-38160i¥1,150202111
16572ECLIP, RADIATOR HOSE, NO.2
main90466-39002i¥300201304-202110
16573BHOSE, RADIATOR, NO.3
main16573-31160i¥1,080201710-202110
main16573-36020i¥1,080201508-202110
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main90466-39002i¥300201508-202110
16574HOSE, RADIATOR, NO.4
main16574-36030i¥1,220201508-202110
16574ACLIP, RADIATOR HOSE, NO.4
main90466-39002i¥300201508-202110
16577CPIPE, RADIATOR
main16577-31030i¥1,130201710-202110
main16577-36020i¥1,190201508-202110
16578PIPE, RADIATOR, NO.2
main16578-36010i¥2,150201508-202110
16581CLAMP, HOSE(FOR WATER HOSE)
main16581-31010i¥650201304-201710
main16581-33080i¥200201508-202110
16581CCLAMP, HOSE(FOR RADIATOR HOSE NO.2)
main16581-31040i¥580201304-202110
16711SHROUD, FAN
main16711-31600i¥10,500201304-201508
main16711-31610i¥6,500201304-202110
main16711-36240i¥7,200201508-202110
main16711-38160i¥5,900202111
7403
8202
8401
9009904119
9009905164
91671A0620
main91671-A0620¥60

40 parts on this diagram · 14 diagrams in section
