FUEL TANK & TUBE

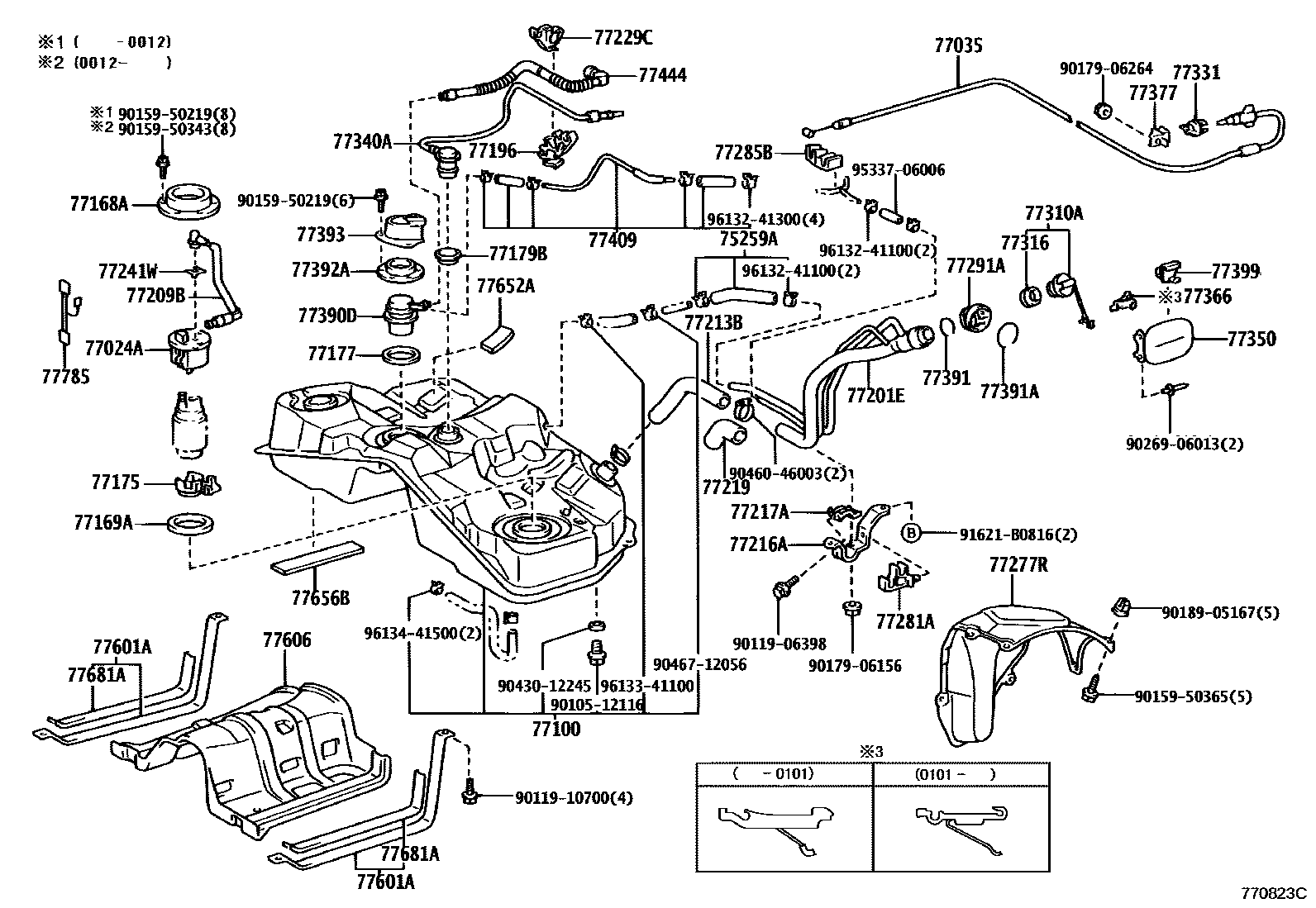

Parts diagram
75259AHOSE, FUEL
main77259-53020i200005-200107
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-30040i200005-200107
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-53020i200005-200107
main77035-53040i200107
77100TANK ASSY, FUEL
main77001-53030i200005-200204
main77001-53031i200204
77168APLATE, FUEL TANK VENT TUBE SET
main77168-12240i200012-200107
main77168-33040i200005-200012
main77168-33050i200107
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i200005-200107
77175SUPPORT, FUEL SUCTION, NO.2
main77175-30030i200005-200107
77177GASKET, CHECK VALVE
main77177-12020i200005-200107
77179BGASKET, FUEL TANK EVAPORATION VENT TUBE
main77179-33010i200005-200107
77196CLAMP, EVAPORATION VENT TUBE, NO.1
main77196-53010i200005-200107
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-53040i200005-200107
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-51020i200005-200107
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-53010i200005-200107
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-51010i200005-200107
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-51010i200005-200107
77219COVER, FUEL TANK FILLER PIPE
main77219-53010i200005-200107
77229CCLAMP, BREATHER TUBE
main77229-30030i200005-200107
77241WCLIP, TUBE JOINT
main77241-33011i200005-200107
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-53010i200005-200507
77281ACLAMP, FUEL FILLER PIPE
main77281-30050i200005-200107
77285BCLAMP, FUEL TUBE W/GROMMET, NO.1
main77285-53020i200005-200107
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-53020i200005-200101
main77291-53021i200101-200107
77310ACAP ASSY, FUEL TANK
main77300-50010i200208
main77300-53010i200005-200208
77316GASKET, FUEL TANK CAP
main77316-16010i200005-200107
77331BRACKET, FUEL LID LOCK CONTROL
main77331-53010i200005-200107
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-53010i200005-200107
77350LID ASSY, FUEL FILLER OPENING
main77350-53010i200005-200101
REFER TO PNC 77366
main77350-53011i200107-200208
main77350-53011i200101-200107
REFER TO PNC 77366
main77350-53020i200107-200208
main77350-53030i200208
main77350-53040i200208
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-12080i200005-200101
main77360-33020i200101-200309
main77360-53010i200309
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-22060i200005-200107
77390DVALVE ASSY, FUEL TANK OVER FILL CHECK
main77390-53010i200005-200107
77391RING, FUEL INLET BOX
main77391-53020i200005-200107
77391ARING, FUEL INLET BOX
main77391-53010i200005-200107
77392ASUPPORT, CHECK VALVE
main77392-53010i200005-200107
77393PROTECTOR, CHECK VALVE
main77393-12020i200005-200107
77399HANGER, FUEL TANK CAP
main77399-53010i200005-200208
77409HOSE SUB-ASSY, FUEL, NO.3
main77409-53010i200005-200107
77444HOSE, FUEL TANK VENT
main77404-53010i200005-200107
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-53010i200005-200107
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-53020i200005-200107
77652ACUSHION, FUEL TANK, NO.2
main77652-12100i200005-200107
77656BCUSHION, FUEL TANK, NO.6
main77656-53010i200005-200107
77681ASEAT, FUEL TANK BAND
main77681-32060i200005-200107
77785HARNESS, FUEL PUMP
main77785-52020i200005-200107
9010512116
9011906398
9011910700
9015950219
9015950343
9015950365
9017906156
9017906264
9018905167
9026906013
9043012245
9046046003
9046712056
91621B0816
9533706006
9613241100
9613241300
9613341100
9613441500

62 parts on this diagram · 4 diagrams in section
