FUEL TANK & TUBE

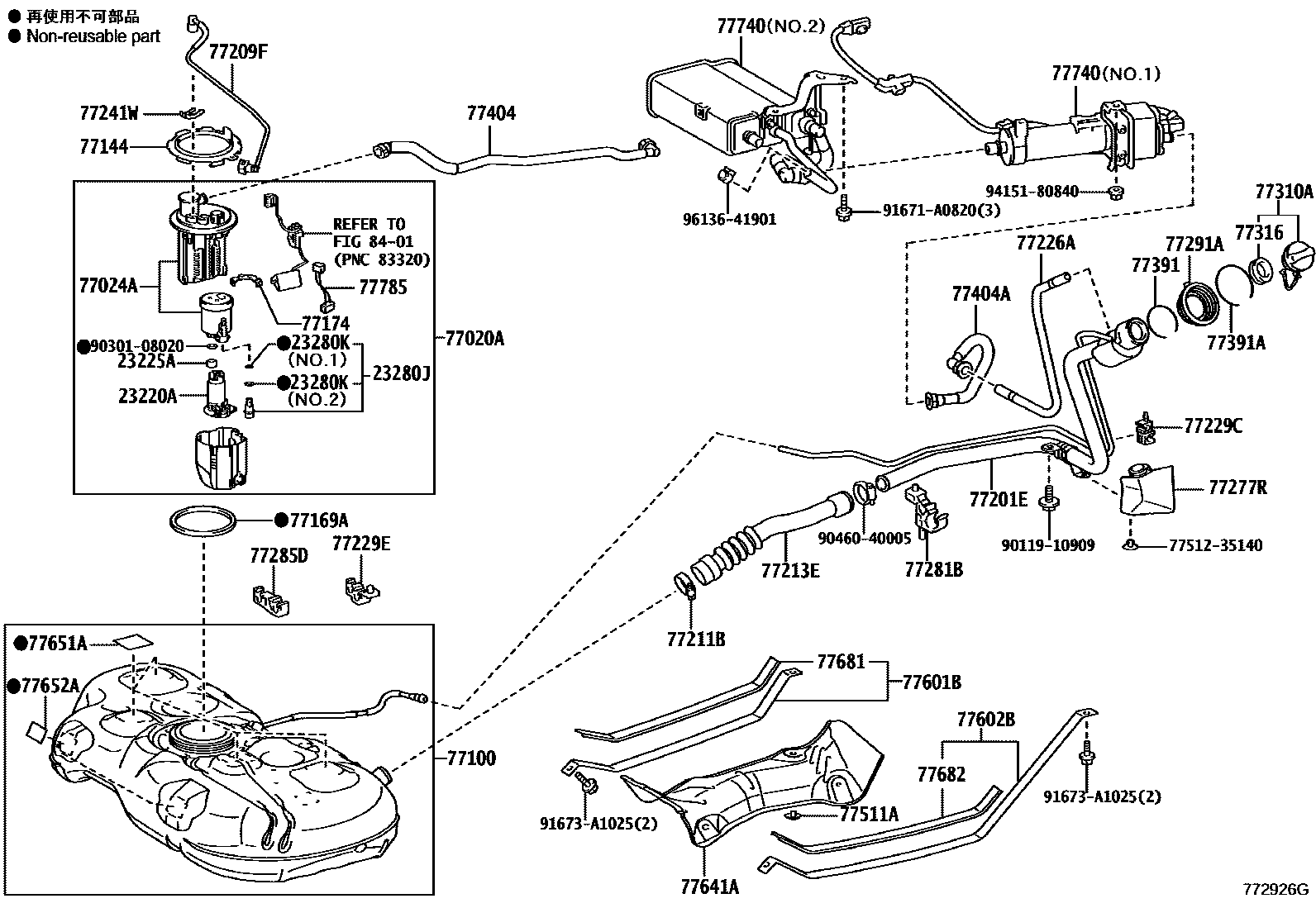

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-21210i201109-201201
main23220-21211i201201-201811
23225ASPACER, FUEL PUMP
main23225-21020i201109-201811
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i201109-201811
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i201109-201811
NO.1
main90301-15024i201109-201811
NO.2
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-47110i201109-201304
main77020-47111i201305-201811
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-47060i201109-201811
77100TANK ASSY, FUEL
main77001-47160i201109-201811
77144RETAINER, FUEL PUMP GAUGE
main77144-47050i201109-201811
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47030i201109-201811
77174SUPPORT, FUEL SUCTION, NO.1
main77174-75010i201109-201811
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-47161i201109-201811
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-47090i201109-201811
77211BCLAMP (FOR FUEL FILLER PIPE)
main90460-46005i201109-201811
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-47090i201109-201811
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-47091i201109-201401
main77226-47092i201402-201811
77229CCLAMP, BREATHER TUBE
main77229-47080i201109-201811
77229ECLAMP, BREATHER TUBE
main77229-47100i201109-201811
77241WCLIP, TUBE JOINT
main77241-33011i201109-201811
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-47050i201109-201811
77281BCLAMP, FUEL HOSE(FOR REAR FUEL MAIN)
main77281-47090i201109-201811
77285DCLAMP, FUEL TUBE, NO.1
main77285-47080i201109-201811
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-47060i201109-201811
77310ACAP ASSY, FUEL TANK
main77300-47040i201109-201308
main77300-53030i201308-201811
77316GASKET, FUEL TANK CAP
main77316-75020i201109-201811
77391RING, FUEL INLET BOX
main77391-12020i201109-201811
77391ARING, FUEL INLET BOX
main77391-75010i201109-201811
77404HOSE SUB-ASSY, FUEL TANK VENT
main77404-47110i201109-201811
77404AHOSE SUB-ASSY, FUEL TANK VENT
main77404-47130i201109-201811
77511ABRACKET, FUEL TANK
main77512-35140i201109-201811
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-47060i201109-201505
main77601-47110i201505-201811
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-47060i201109-201505
main77602-47110i201505-201811
77641APROTECTOR, FUEL TANK, NO.1
main77641-47040i201109-201811
77651ACUSHION, FUEL TANK, NO.1
main77651-12070i201109-201811
77652ACUSHION, FUEL TANK, NO.2
main77652-47010i201109-201811
77681SEAT, FUEL TANK BAND, RH
main77681-21010i201109-201811
77682SEAT, FUEL TANK BAND, LH
main77681-28060i201109-201505
main77681-47030i201505-201811
77740CANISTER ASSY, CHARCOAL
main77730-47040i201109-201811
NO.1
main77740-47080i201109-201811
NO.2
77785HARNESS, FUEL PUMP
main77785-12010i201201-201811
main77785-12020i201109-201201
8401
7751235140BRACKET, FUEL TANK, REAR
9011910909
9030108020
9046040005
91671A0820
91673A1025
9415180840
9613641901

47 parts on this diagram · 3 diagrams in section
