FUEL TANK & TUBE

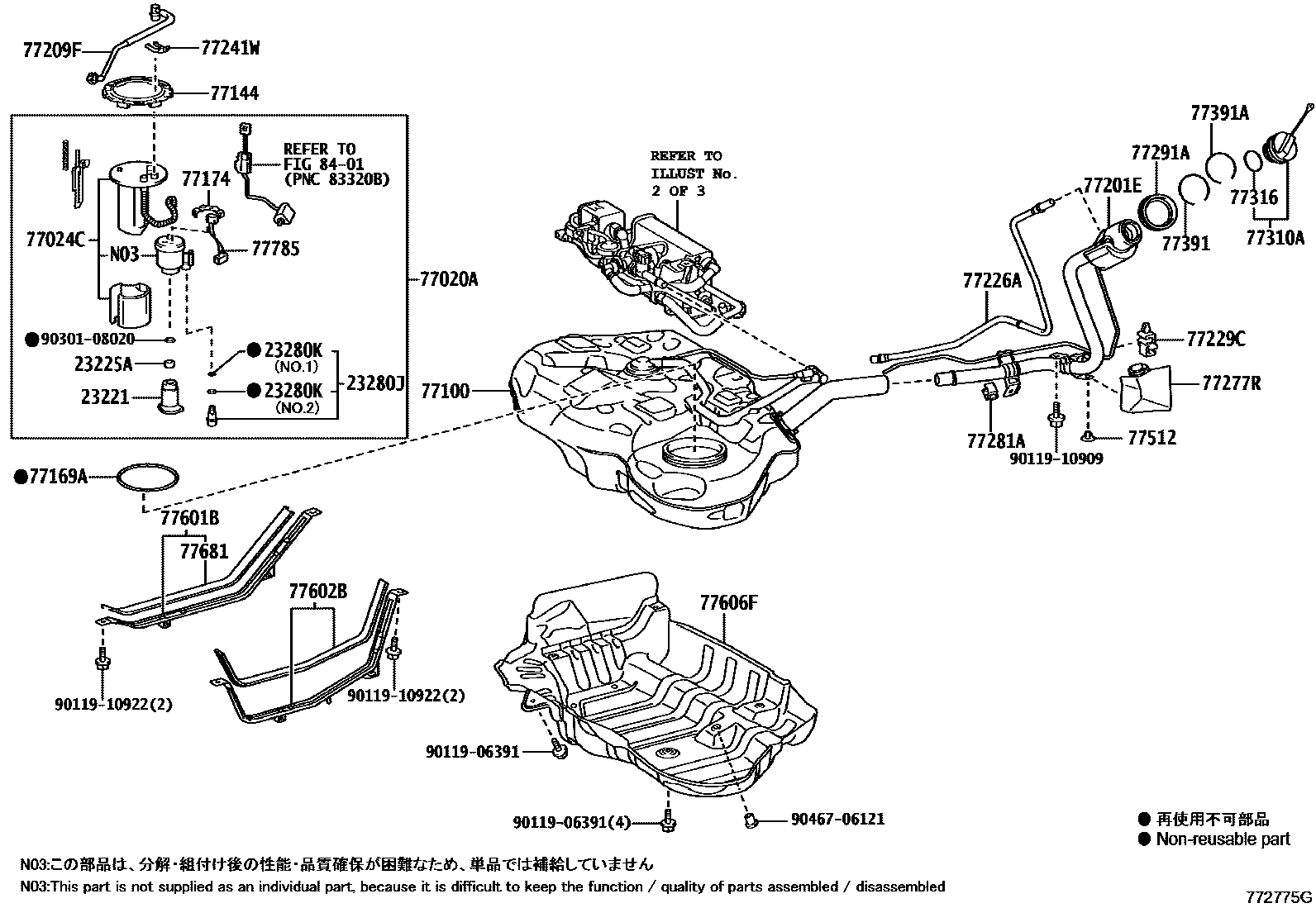

Parts diagram
23221PUMP, FUEL
main23220-47010i200912
23225ASPACER, FUEL PUMP
main23225-21020i200912
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i200912
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i200912-201010
NO.1
main90301-15024i200912-201010
NO.2
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-47080i200912
77024CPLATE SUB-ASSY, FUEL SUCTION W/FUEL FILTER
main77024-47030i200912-201010
77100TANK ASSY, FUEL
main77001-47140i200912
77144RETAINER, FUEL PUMP GAUGE
main77144-47040i200912
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47040i200912
77174SUPPORT, FUEL SUCTION, NO.1
main77174-75010i200912
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-47130i200912
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-47051i200912
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-47060i200912
77229CCLAMP, BREATHER TUBE
main77229-47080i200912
77241WCLIP, TUBE JOINT
main77241-60320i200912
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-47050i200912
77281ACLAMP, FUEL FILLER PIPE
main77286-47060i200912
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-47030i200912
77310ACAP ASSY, FUEL TANK
main77300-47030i200912-201101
77316GASKET, FUEL TANK CAP
main77316-47020i200912
77391RING, FUEL INLET BOX
main77391-12020i200912
77391ARING, FUEL INLET BOX
main77391-44020i200912
77512BRACKET, FUEL TANK, REAR
main77512-35140i200912
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-47040i200912
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-47050i200912
77606FCASE SUB-ASSY, FUEL TANK COVER VENT
main77606-47020i200912
77681SEAT, FUEL TANK BAND, RH
main77681-47020i200912
77785HARNESS, FUEL PUMP
main77785-12020i200912
8401
9011906391
9011910909
9011910922
9030108020
9046706121

34 parts on this diagram · 3 diagrams in section
