REAR DOOR LOCK & HANDLE

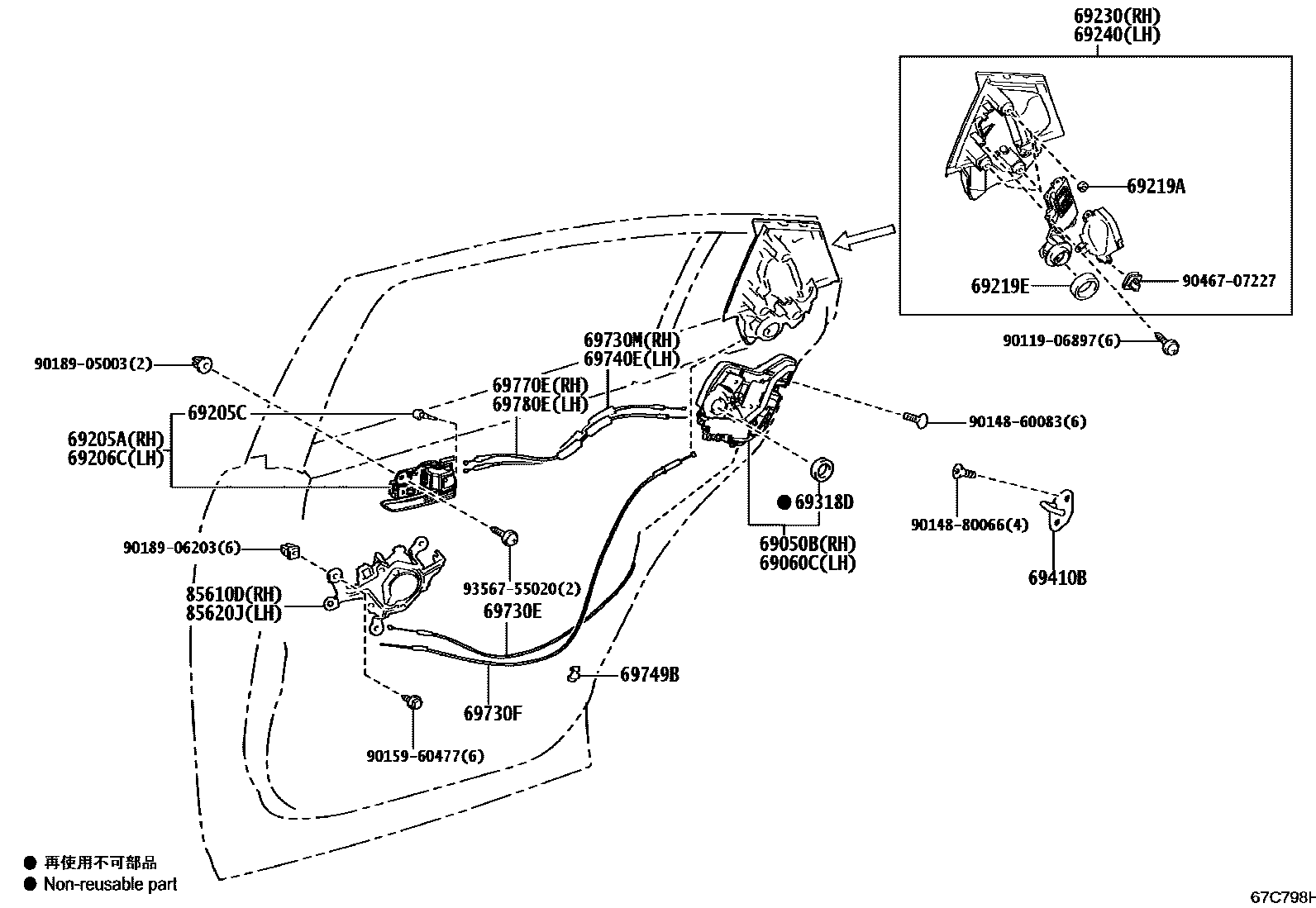

Parts diagram
69050BLOCK ASSY, REAR DOOR W/MOTOR & COURTESY LAMP SWITCH, RH
main69050-47100i202212-202402
main69050-47101i202403
69060CLOCK ASSY, REAR DOOR W/MOTOR & COURTESY LAMP SWITCH, LH
main69060-47100i202212-202402
main69060-47101i202403
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-15010-C1i202212
BLACK,TRIM1#,2#
main69205-15010-C1i202303
BLACK,TRIM2#
main69205-33140-C0i202212
BLACK,TRIM1#,2#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i202212
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-15010-C1i202212
BLACK,TRIM1#,2#
main69206-15010-C1i202303
BLACK,TRIM2#
main69206-33150-C0i202212
BLACK,TRIM1#,2#
69219ASEAL, REAR DOOR OUTSIDE HANDLE
main69219-47080i202212
69219ESEAL, REAR DOOR OUTSIDE HANDLE(FOR DOOR CONTROL SWITCH)
main69219-47090i202212
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-47061i202212
NO PAINT REQ.
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-47041i202212
NO PAINT REQ.
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i202212
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-20110i202212
69730ECABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, NO.1
main69730-47110i202212-202407
main69730-47111i202408
69730FCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, NO.2
main69730-47120i202212-202405
main69730-47121i202406
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-47100i202212
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-47100i202212
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32040i202212
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-47120i202212
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-47120i202212
85610DMOTOR ASSY, DOOR LOCK RELEASE, RH
main85610-47010i202212
85620JMOTOR ASSY, DOOR LOCK RELEASE, LH
main85620-47010i202212
9011906897
9014860083
9014880066
9015960477
9018905003
9018906203
9046707227
9356755020

28 parts on this diagram · 1 diagram in section
