FLOOR PAN & LOWER BACK PANEL

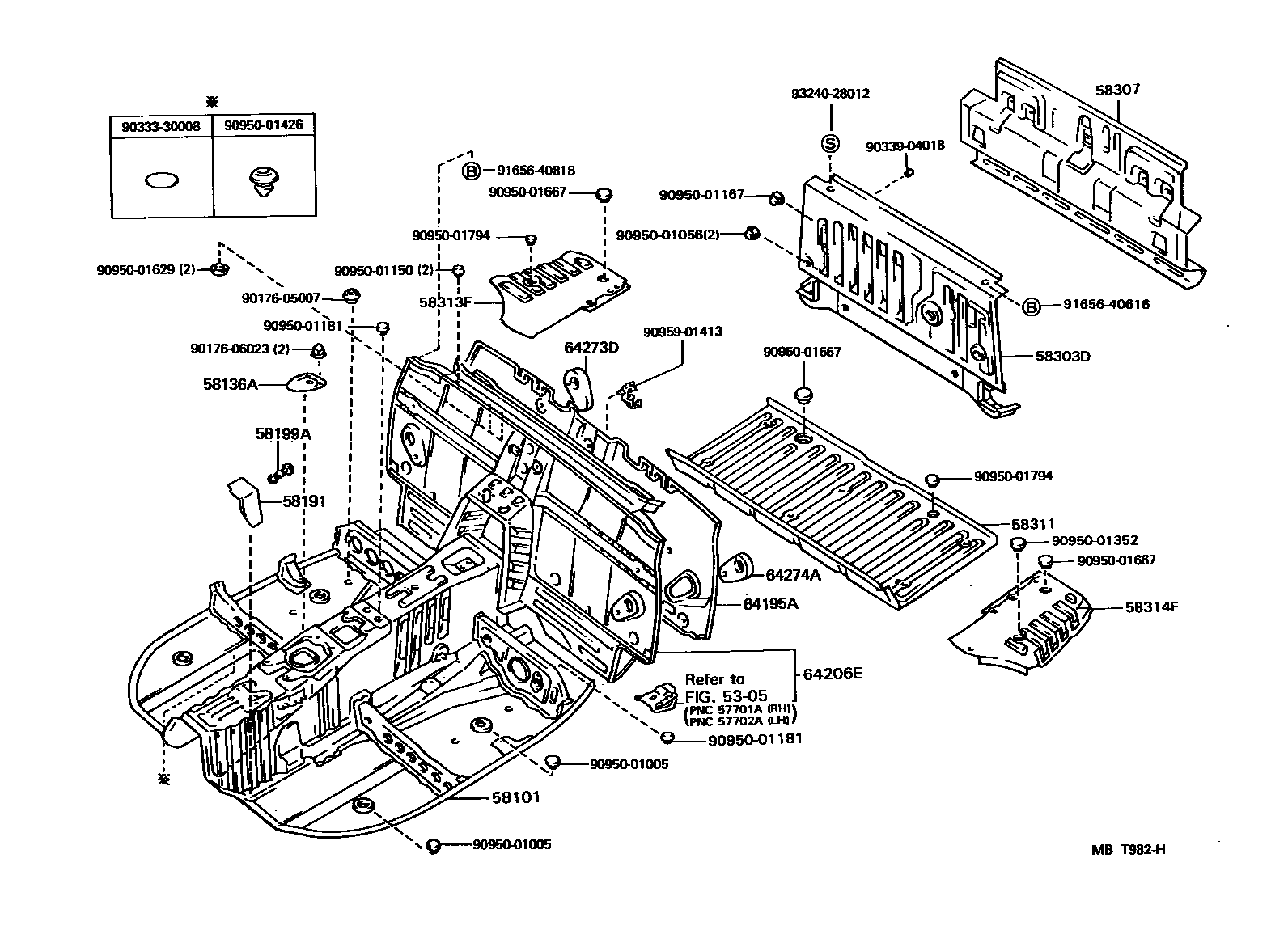

Parts diagram
5305
58101PAN SUB-ASSY, FRONT FLOOR
main58101-17908i199001-199506
58136ACOVER, FRONT FLOOR SERVICE HOLE
main58136-17020i199001-199506
58191FOOTREST, FRONT FLOOR
main58192-17020i199001-199506
58199ACLIP, FOOTREST, NO.2
main58199-22020i199001-199506
58303DPANEL SUB-ASSY, REAR FLOOR PARTITION
main58303-17050i199001-199506
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-17070i199001-199311
main58307-17071i199311-199506
58311PAN, REAR FLOOR
main58311-17020i199001-199506
58313FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, RH
main58313-17030i199001-199506
58314FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, LH
main58314-17030i199001-199506
64195AINSULATOR, ROOM PARTITION PANEL
main64195-17030i199001-199506
64206EPANEL SUB-ASSY, ROOM PARTITION
main64206-17090i199001-199506
64273DPAD, ROOM PARTITION, NO.1
main64273-17010i199001-199506
64274APAD, ROOM PARTITION, NO.2
main64274-17010i199001-199506
9017605007
9017606023
9033330008
9033904018
9095001005
9095001056
9095001150
9095001167
9095001181
9095001352
9095001426
9095001629
9095001667
9095001794
9095901413
9165640616
9165640818
9324028012

32 parts on this diagram · 1 diagram in section
