FRONT STEERING GEAR & LINK

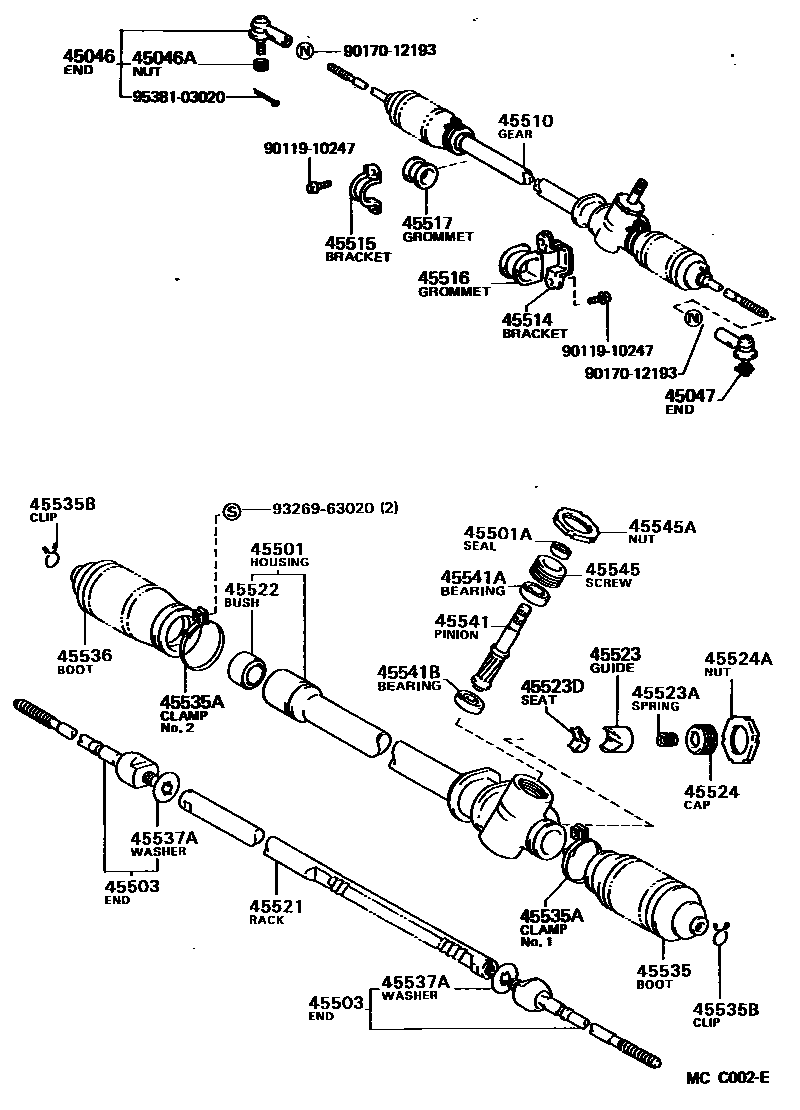

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-29135i198412-198912
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i198412-198912
45047END SUB-ASSY, TIE ROD, LH
main45046-29135i198412-198912
45501HOUSING SUB-ASSY, STEERING RACK
main45501-17020i198412-198801
main45501-17021i198801-198912
45501ASEAL, TYPE T OIL(FOR STEERING RACK HOUSING)
main90311-15001i198412-198905
main90311-15002i198905-198912
45503END SUB-ASSY, STEERING RACK
main45503-19065i198412-198801
main45503-19066i198801-198912
45510GEAR ASSY, STEERING
main45510-17020i198412-198801
main45510-17021i198801-198912
45514BRACKET, STEERING RACK HOUSING, NO.1
main45514-17010i198412-198912
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-17010i198412-198912
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-17010i198412-198912
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-12080i198412-198912
45521RACK, STEERING
main45521-17020i198412-198912
45522BUSH, STEERING RACK
main45522-17010i198412-198912
45523GUIDE, RACK(FOR STEERING GEAR)
main45523-12040i198912-198912
main45523-17011i198412-198503
main45523-17012i198503-198912
45523ASPRING(FOR STEERING GEAR RACK GUIDE)
main90501-25013i198412-198912
main90501-26038i198912-198912
45523DSEAT, RACK GUIDE
main44277-17010i198412-198912
45524CAP, STEERING RACK GUIDE SPRING
main45524-16010i198412-198912
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main90179-36001i198412-198912
45535BOOT, STEERING RACK, NO.1
main45535-12011i198412-198912
45535ACLAMP(FOR STEERING RACK BOOT)
main90461-10273i198412-198912
NO.1 BOOT
main90949-01453i198801-198912
NO.2 BOOT
45535BCLIP(FOR STEERING RACK BOOT)
main90467-18003i198412-198912
45536BOOT, STEERING RACK, NO.2
main45536-12011i198412-198801
main45536-17010i198801-198912
45537AWASHER, CLAW(FOR STEERING RACK END LOCK)
main90214-14002i198412-198801
main90214-14009i198801-198912
45541PINION, STEERING
main45541-17020i198412-198912
45541ABEARING, RADIAL BALL(FOR STEERING PINION UPPER)
main90363-15003i198412-198909
main90363-15015i198909-198912
45541BBEARING, RADIAL BALL(FOR STEERING PINION LOWER)
main90363-13001i198412-198909
main90363-13004i198909-198912
45545SCREW, PINION BEARING ADJUSTING
main45545-10010i198412-198912
45545ANUT(FOR PINION BEARING ADJUSTING SCREW)
main90179-38001i198412-198912
9011910247
9017012193
9326963020
9538103020

32 parts on this diagram · 1 diagram in section
