OIL PUMP, OIL COOLER & PIPE (MTM)

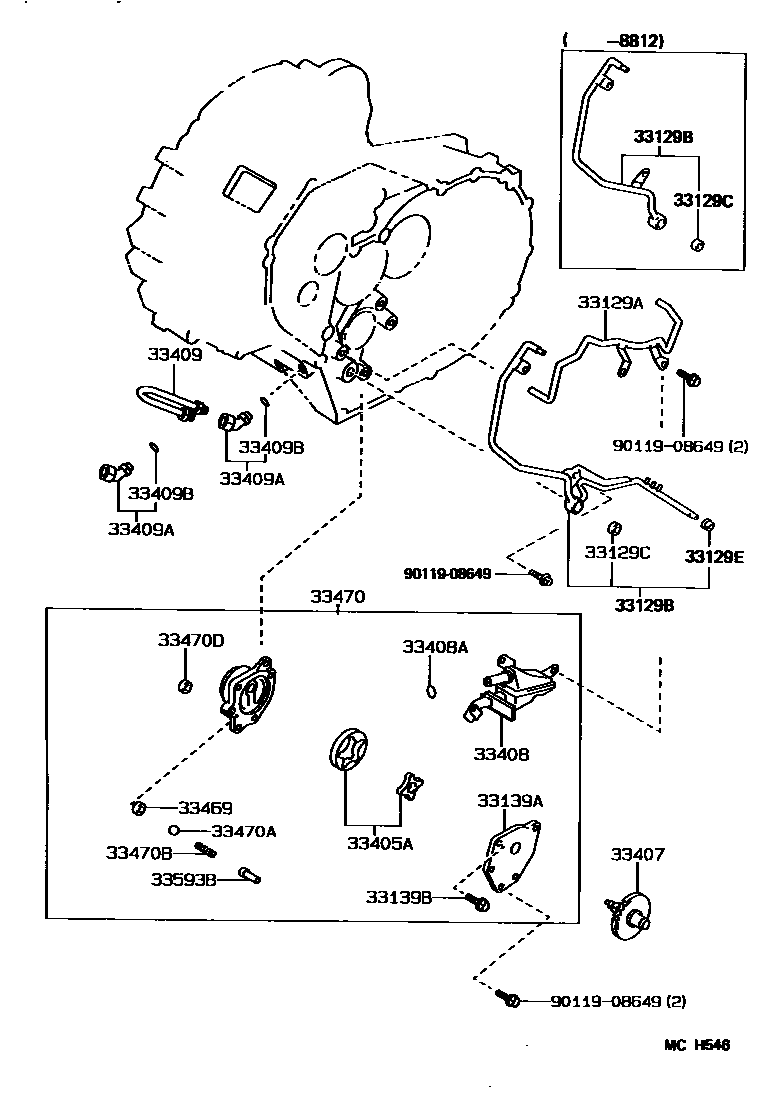

Parts diagram
33129APIPE, MANUAL TRANSMISSION OIL, NO.1
main33129-12010i198708-198908
main33129-12030i198908-198912
33129BPIPE, MANUAL TRANSMISSION OIL, NO.2
main33106-20031i198708-198812
main33106-20040i198812-198912
33129CGASKET(FOR MANUAL TRANSMISSION OIL PIPE)
main90430-09004i198708-198912
33129EBUSH(FOR MANUAL TRANSMISSION OIL PIPE)
main90389-05012i198803-198912
33139ACOVER, OIL PUMP(FOR MANUAL TRANSMISSION)
main33139-20010i198708-198912
33139BBOLT(FOR MANUAL TRANSMISSION OIL PUMP COVER)
main90119-06199i198708-198912
33405AROTOR SUB-ASSY, MANUAL TRANSMISSION OIL PUMP
main33405-20010i198708-198812
main33405-20020i198812-198912
33407GEAR SUB-ASSY, MANUAL TRANSMISSION OIL PUMP DRIVE
main33407-20011i198708-198912
33408STRAINER SUB-ASSY, MANUAL TRANSMISSION OIL
main33408-20010i198708-198912
33408ARING, O (FOR MANUAL TRANSMISSION OIL STRAINER)
main96721-19012i198708-198912
33409TUBE SUB-ASSY, MANUAL TRANSMISSION OIL COOLER
main33409-17010i198708-198912
33409AELBOW (FOR MANUAL TRANSMISSION OIL COOLER TUBE)
main90407-16014i198708-198804
main90407-16017i198804-198912
33409BRING, O (FOR MANUAL TRANSMISSION OIL COOLER TUBE ELBOW)
main90301-10189i198708-198804
main90301-11006i198804-198912
33469SEAT, RELIEF VALVE (FOR MANUAL TRANSMISSION OIL PUMP)
main33469-20010i198708-198912
33470PUMP ASSY, MANUAL TRANSMISSION OIL
main33470-12010i198812-198912
main33470-20010i198708-198812
33470ABALL (FOR MANUAL TRANSMISSION OIL PUMP)
main90360-10003i198708-198912
33470BSPRING, COMPRESSION (FOR MANUAL TRANSMISSION OIL PUMP)
main90501-08092i198708-198912
33470DGASKET (FOR MANUAL TRANSMISSION OIL PUMP)
main90430-09004i198708-198912
33593BHOLDER, SPRING (FOR MANUAL TRANSMISSION OIL PUMP)
main33593-20010i198708-198912
9011908649

20 parts on this diagram · 1 diagram in section
