REAR BUMPER & BUMPER STAY

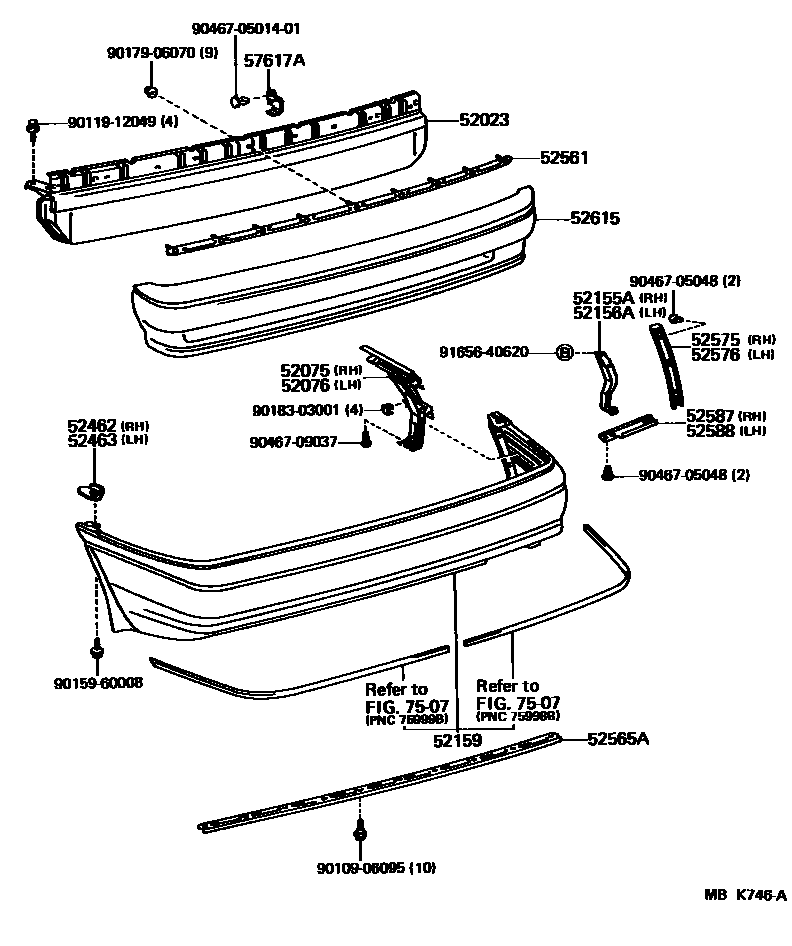

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-02010i198609-198808
52075RETAINER SUB-ASSY, REAR BUMPER SIDE, RH
main52075-02010i198609-198808
52076RETAINER SUB-ASSY, REAR BUMPER SIDE, LH
main52076-02010i198609-198808
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-02010i198609-198808
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-02010i198609-198808
52159COVER, REAR BUMPER
main52159-02010-D3i198609-198808
BLACK,BLACK
main52159-02900i198609-198808
TREATED FOR PAINTIN
52462PAD, REAR BUMPER, RH
main52462-02010i198609-198808
52463PAD, REAR BUMPER, LH
main52463-02010i198609-198808
52561RETAINER, REAR BUMPER, UPPER CENTER
main52561-02010i198609-198808
52565ARETAINER, REAR BUMPER, LOWER
main52565-02010i198609-198808
52575RETAINER, REAR BUMPER SIDE, RH
main52575-02010i198609-198808
52576RETAINER, REAR BUMPER SIDE, LH
main52575-02010i198609-198808
52587RETAINER, REAR BUMPER END, RH
main52587-02010i198609-198808
52588RETAINER, REAR BUMPER END, LH
main52588-02010i198609-198808
52615ABSORBER, REAR BUMPER ENERGY
main52615-02010i198609-198808
57617ARETAINER, EXHAUST PIPE BRACKET
main57617-02010i198609-198808
7507
9010906095
9011912049
9015960008
9017906070
9018303001
904670501401
9046705048
9046709037
9165640620

26 parts on this diagram · 1 diagram in section
