BRAKE MASTER CYLINDER

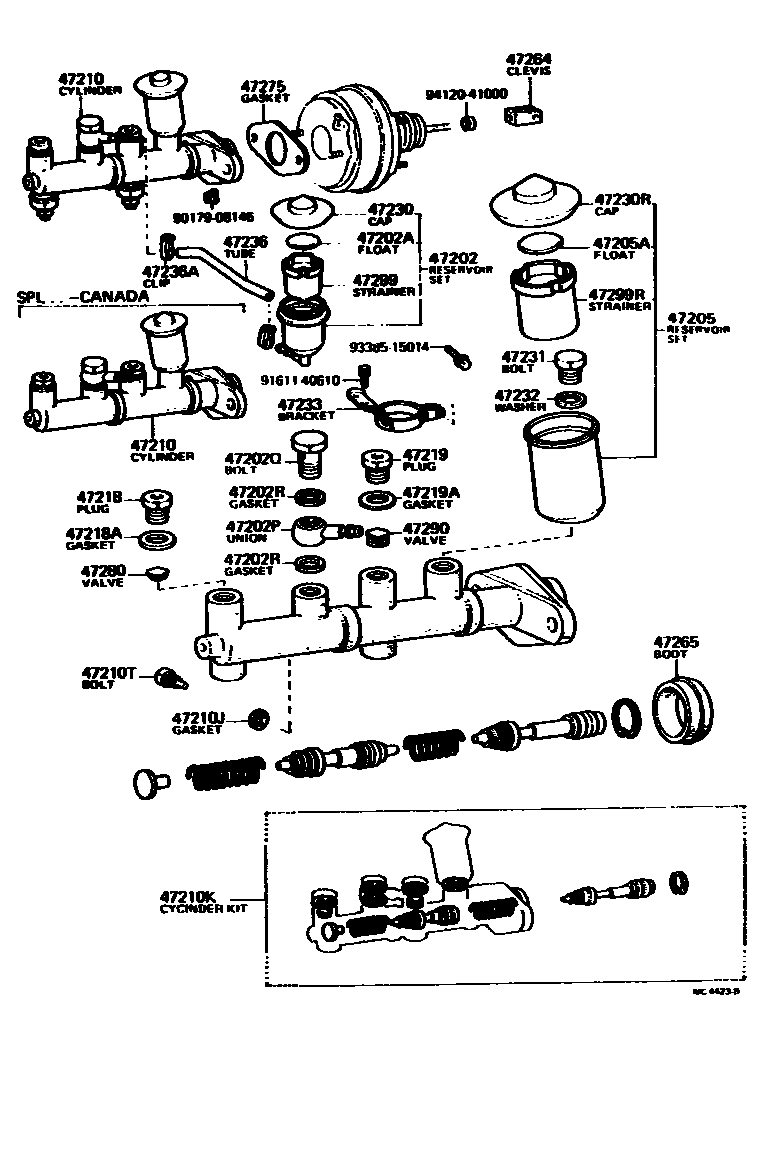

Parts diagram
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-20150i197408-197908
main47220-12010i197408-197610
main47220-12011i197610-197908
47202AFLOAT, MASTER CYLINDER RESERVOIR
main31426-20010i197408-197908
47202PUNION, RESERVOIR(FOR BRAKE MASTER CYLINDER SIDE)
main90405-10173i197408-197908
47202QBOLT, RESERVOIR UNION(FOR BRAKE MASTER CYLINDER SIDE)
main90401-16078i197408-197908
47202RGASKET, RESERVOIR UNION(FOR BRAKE MASTER CYLINDER SIDE)
main90430-16242i197408-197908
47205RESERVOIR SET, BRAKE MASTER CYLINDER(FOR REAR SIDE)
main47202-20120i197408-197610
main47202-20121i197610-197908
main47202-20160i197408-197908
47205AFLOAT, BRAKE MASTER CYLINDER RESERVOIR(FOR REAR SIDE)
main31426-20010i197408-197908
47210CYLINDER ASSY, MASTER, W/O BOOSTER
main47201-12080i197408-197601
main47201-12090i197608-197701
CANADA SPEC.
main47201-12090i197408-197701
main47201-12091i197701-197708
CANADA SPEC.
main47201-12091i197708-197908
main47201-12170i197601-197608
main47201-12172i197701-197908
main47201-12181i197701-197908
main47201-12200i197608-197701
main47201-12210i197608-197701
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i197408-197908
47210KCYLINDER KIT, BRAKE MASTER
main04493-12040i197408-197701
main04493-12041i197701-197908
main04493-12050i197408-197701
main04493-12051i197701-197908
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i197807-197908
main90109-06011i197408-197807
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-12020i197411-197701
main47218-20010i197408-197411
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-09253i197701-197908
main90430-16242i197408-197701
47219PLUG, MASTER CYLINDER FLUID OUTLET(FOR REAR SIDE)
main47218-12020i197411-197701
main47218-20010i197408-197411
47219AGASKET(FOR FLUID OUTLET PLUG REAR SIDE)
main90430-09253i197701-197908
main90430-16242i197408-197701
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-12020i197408-197610
main47230-20030i197408-197908
47230RCAP ASSY, RESERVOIR, NO.2(FOR REAR SIDE)
main47230-12030i197408-197610
main47230-20040i197408-197908
47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
main47231-20010i197408-197908
main47231-30010i197408-197908
47232WASHER, BRAKE RESERVOIR SET BOLT
main47232-30010i197408-197908
47233BRACKET, RESERVOIR
main47233-12040i197408-197908
47236TUBE, RESERVOIR BRAKE
main47236-12020i197408-197908
47236ACLIP(FOR RESERVOIR TUBE)
main90460-16069i197408-197908
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-12040i197408-197908
47265BOOT, MASTER CYLINDER
main47265-20050i197408-197908
47275GASKET, BRAKE MASTER CYLINDER
main47275-14010i197408-197908
main47275-22010i197408-197601
47280VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
main47280-14010i197701-197908
main47280-20020i197408-197701
main47280-30030i197701-197908
47290VALVE ASSY, MASTER CYLINDER OUTLET(FOR REAR SIDE)
main47280-14010i197701-197908
main47280-20020i197408-197701
main47280-30030i197701-197908
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-20010i197408-197908
47299RSTRAINER, MASTER CYLINDER RESERVOIR, REAR
main47299-20020i197408-197908
9017908146
9161140610
9338515014
9412041000

33 parts on this diagram · 6 diagrams in section
