FRONT STEERING GEAR & LINK

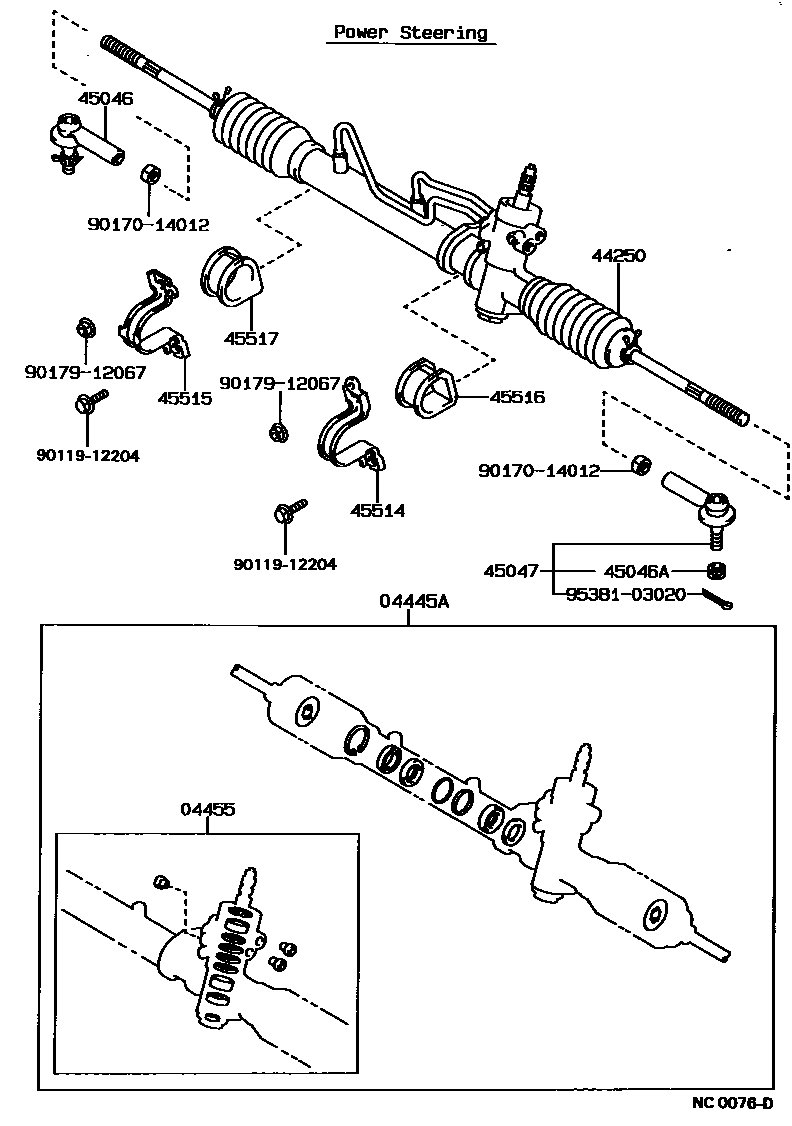

Parts diagram
04445AGASKET KIT, POWER STEERING GEAR(FOR RACK & PINION)
main04445-12080i199009-199308
04455GASKET KIT, POWER STEERING CONTROL VALVE OVERHOLE
main04455-12060i199009-199308
44250GEAR ASSY, POWER STEERING(FOR RACK & PINION)
main44250-12230i199009-199103
main44250-12231i199103-199308
45046END SUB-ASSY, TIE ROD, RH
main45046-19175i199009-199308
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i199009-199308
45047END SUB-ASSY, TIE ROD, LH
main45046-19175i199009-199308
45514BRACKET, STEERING RACK HOUSING, NO.1
main45514-12070i199009-199308
W(POWER STEERING)
main45514-12070i199009-199208
main45514-12081i199009-199308
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-12150i199009-199205
W(POWER STEERING)
main45515-12161i199009-199308
main45515-12180i199205-199208
main45515-12180i199205-199308
W(POWER STEERING)
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-12050i199009-199308
main45516-20010i199009-199308
W(POWER STEERING)
main45516-20010i199009-199208
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-12110i199009-199103
W(POWER STEERING)
main45517-12111i199103-199208
main45517-12111i199103-199308
W(POWER STEERING)
main45517-12120i199009-199308
9011912204
9017014012
9017912067
9538103020

14 parts on this diagram · 3 diagrams in section
