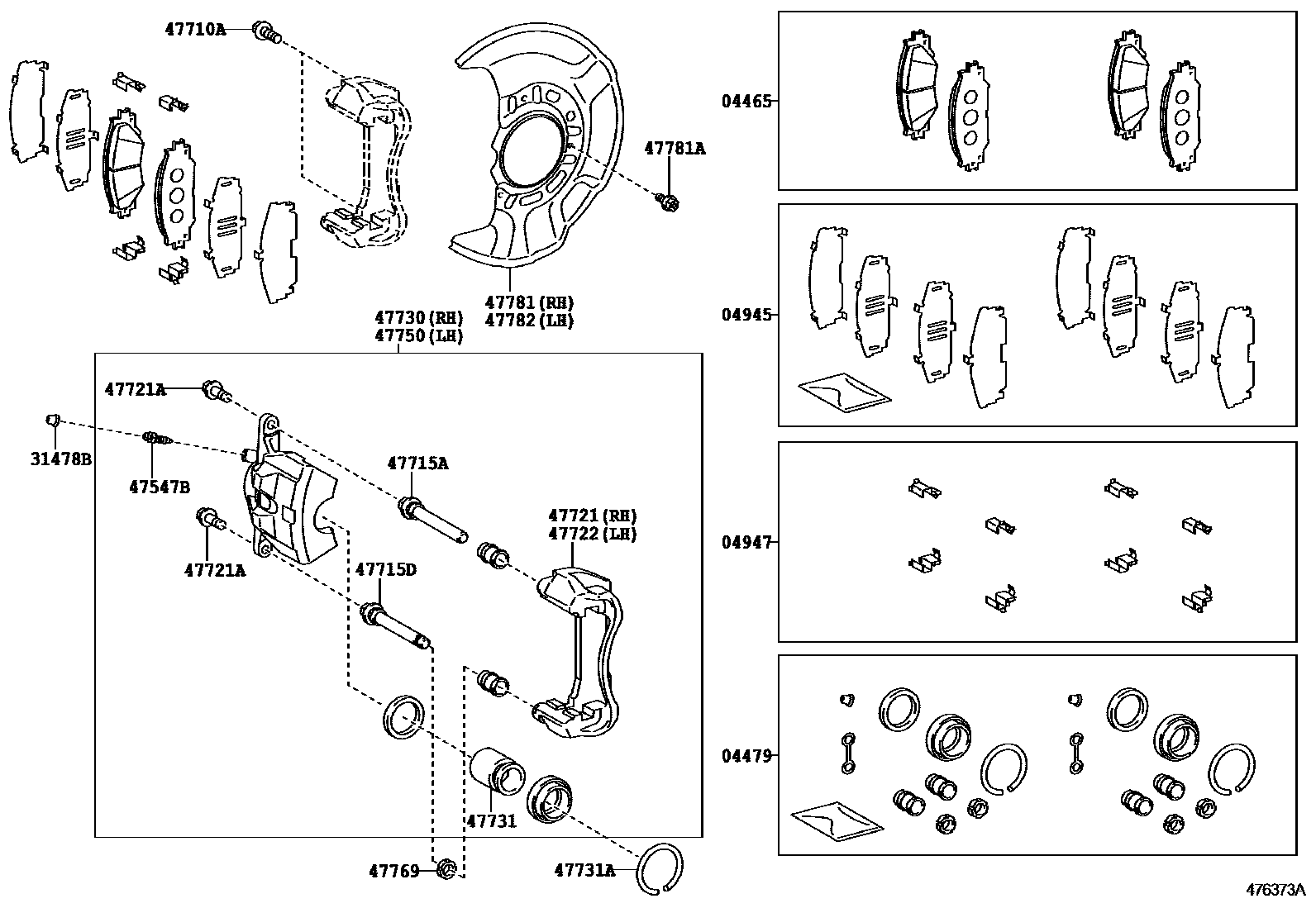

FRONT DISC BRAKE CALIPER & DUST COVER

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-02240i200801-201012
MARK ADVICS PV565H
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-02230i200801-201012
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-02150i200801-201012
04947FITTING KIT, DISC BRAKE, FRONT
main04947-42050i200801-201012
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i200801-201012
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-12130i200801-201012
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90080-10067i200801-201308
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47714-02400i200801-201012
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-02400i200801-201012
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-02400i200801-201012
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90016-AA604i200801-201012
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-02400i200801-201012
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-02400i200801-201012
47731PISTON, FRONT DISC BRAKE
main47731-02400i200801-201105
main47731-02401i201105
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90016-AU506i200801-201012
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-02400i200801-201012
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-50010i200801-201105
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-02130i200801-201308
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90080-11429i200801-201308
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-02130i200801-201308

20 parts on this diagram · 1 diagram in section
