REAR BUMPER & BUMPER STAY

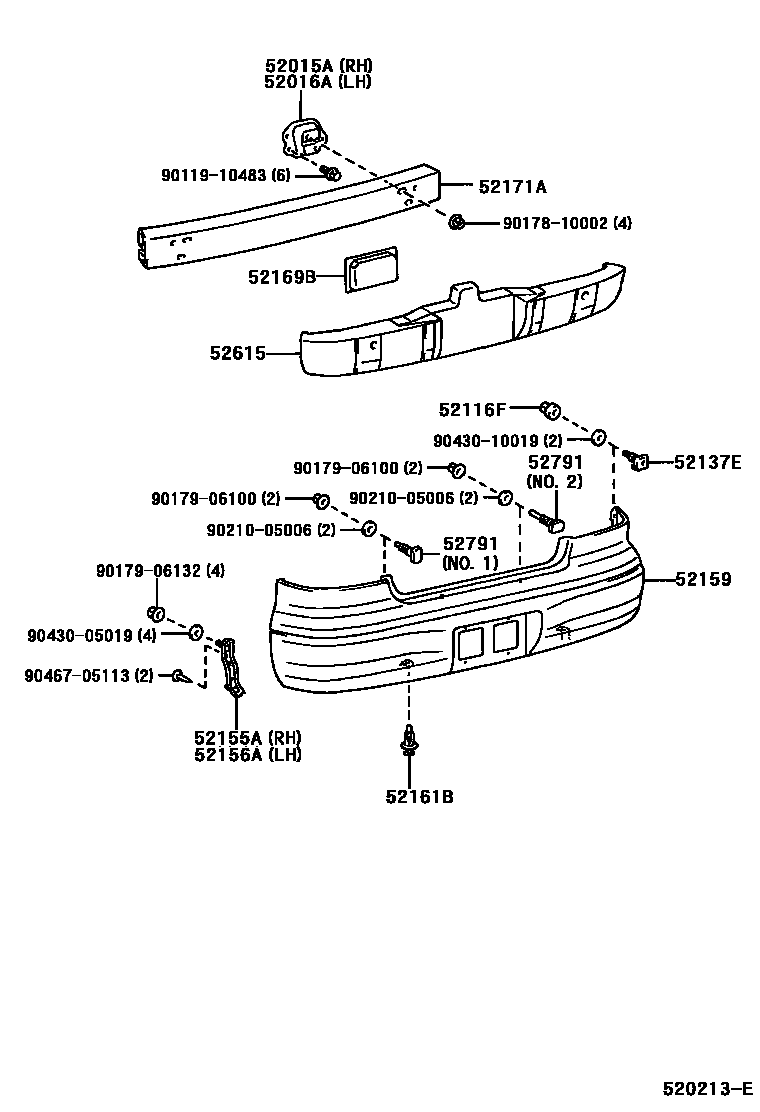

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-02040i199708
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-02030i199708
52116FRETAINER, REAR BUMPER
main52116-12310i199708
52137EPLATE, REAR BUMPER BRACKET, NO.1
main52137-12120i199708
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-12270i199708
52156ASUPPORT, REAR BUMPER SIDE, LH
main52155-12270i199708
52159COVER, REAR BUMPER
main52159-02903i199708
52161BPIECE, REAR BUMPER
main52161-02020i199708
52169BBRACKET, REAR BUMPER, CENTER
main52169-02010i199708
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52171-02020i199708
52615ABSORBER, REAR BUMPER ENERGY
main52615-02040i199708
52791BOLT, BUMPER MOULDING SET, NO.1
main52791-12010i199708-200012
NO.1 & NO.2
main90109-06354i200012
NO.1
main90109-06355i200012
NO.2
9011910483
9017810002
9017906100
9017906132
9021005006
9043005019
9043010019
9046705113

20 parts on this diagram · 1 diagram in section
