REAR BUMPER & BUMPER STAY

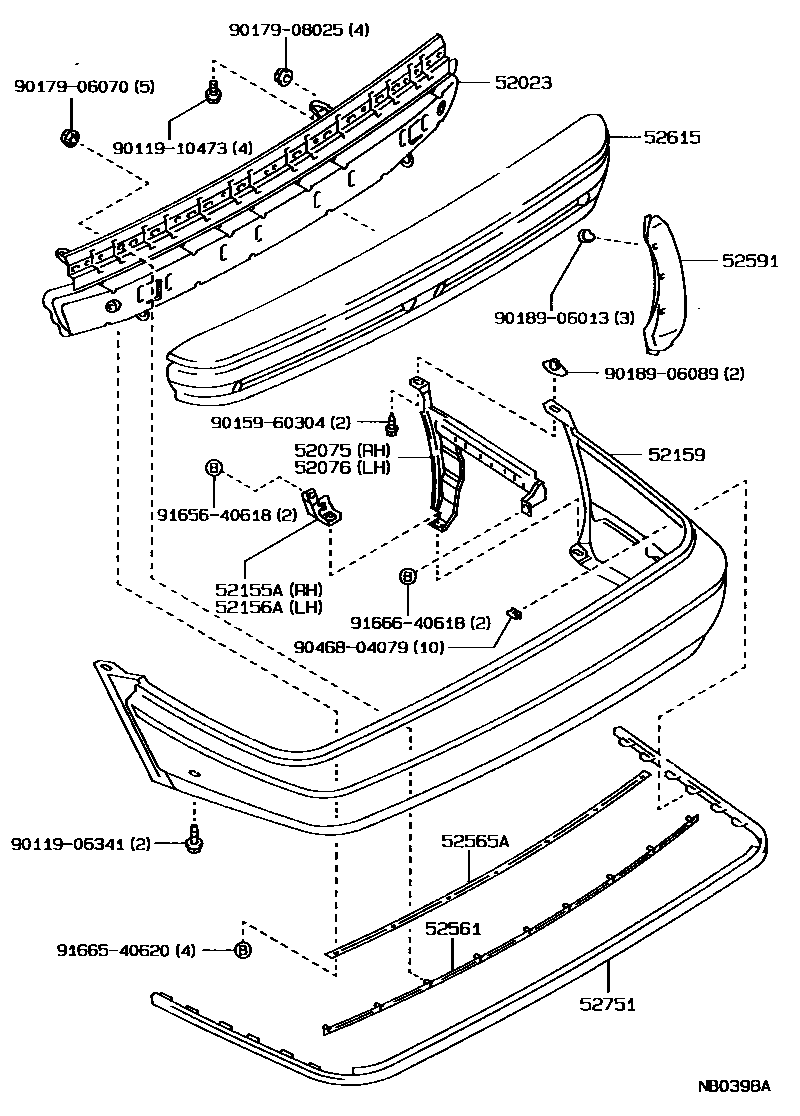

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-12130i198708-199106
52075RETAINER SUB-ASSY, REAR BUMPER SIDE, RH
main52075-12020i198708-199106
52076RETAINER SUB-ASSY, REAR BUMPER SIDE, LH
main52076-12020i198708-199106
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-12160i198708-199106
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-12130i198708-199106
52159COVER, REAR BUMPER
main52159-12870i198708-199106
main52159-12918i198708-199106
TREATED FOR PAINTING
52561RETAINER, REAR BUMPER, UPPER CENTER
main52561-12080i198708-199106
52565ARETAINER, REAR BUMPER, LOWER
main52565-20080i198708-199106
52591SEAL, REAR BUMPER SIDE, RH
main52591-12070i198708-199106
52615ABSORBER, REAR BUMPER ENERGY
main52615-12090i198708-199106
52751MOULDING, REAR BUMPER
main52751-12200i198708-199106
9011906341
9011910473
9015960304
9017906070
9017908025
9018906013
9018906089
9046804079
9165640618
9166540520
9166640618

22 parts on this diagram · 1 diagram in section
