FLOOR PAN & LOWER BACK PANEL

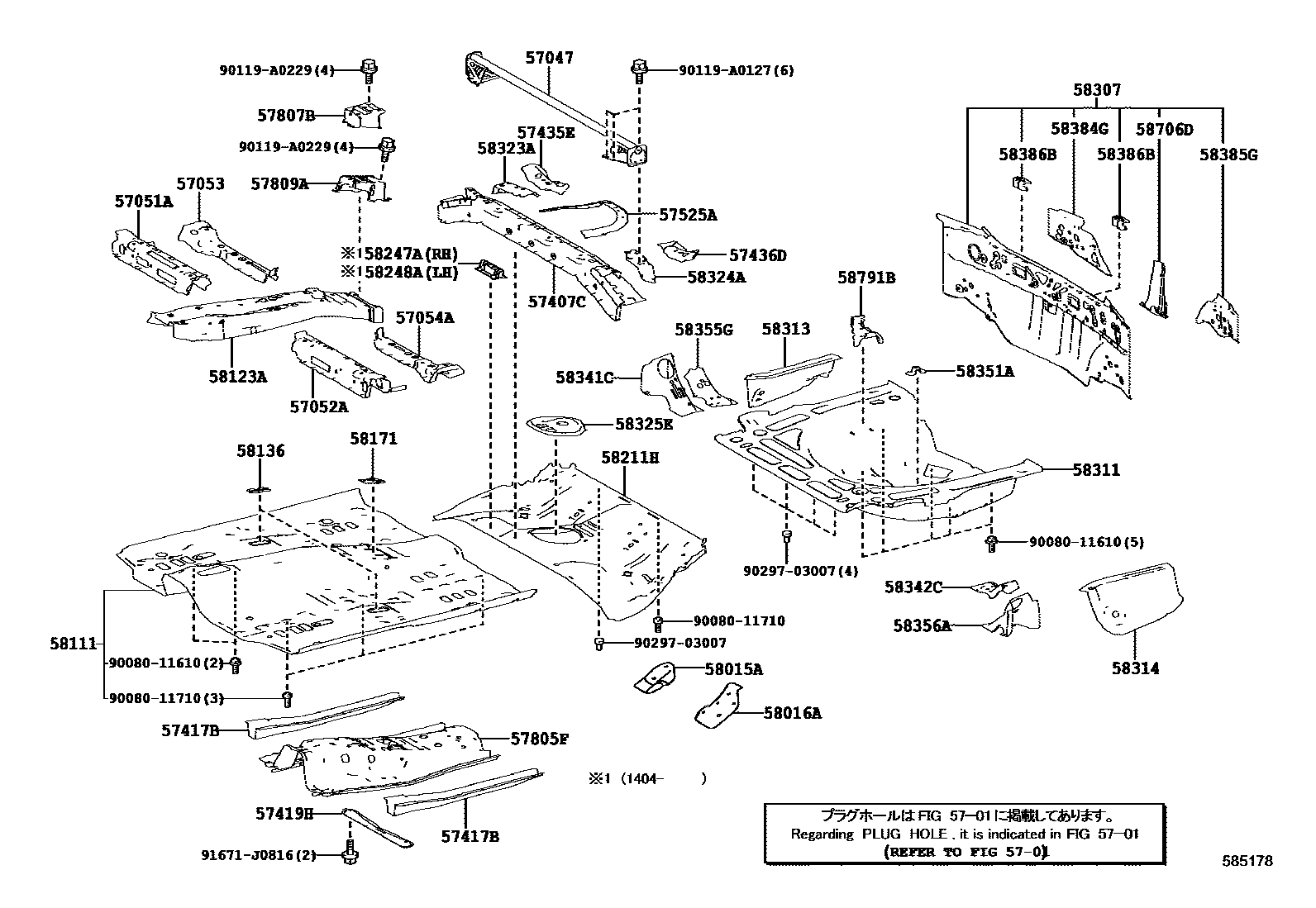

Parts diagram
5701
57047GUSSET SUB-ASSY, CENTER FLOOR CROSSMEMBER
main57047-02060i201308-201608
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-02020i201308-201412
main57051-02021i201412-201608
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-02020i201308-201412
main57052-02021i201412-201608
57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH
main57053-02020i201308-201608
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-02020i201308-201412
main57054-02021i201412-201608
57407CMEMBER SUB-ASSY, CENTER FLOOR CROSS, NO.1
main57407-02120i201404-201608
main57407-02190i201308-201608
57417BREINFORCEMENT, FRONT FLOOR UNDER
main57417-02150i201308-201608
57419HREINFORCEMENT, FRONT FLOOR UNDER, REAR
main57419-02020i201308-201608
57435EMEMBER, CENTER FLOOR SIDE, RH
main57435-02030i201308-201608
57436DMEMBER, CENTER FLOOR SIDE, LH
main57436-02030i201308-201608
57525APLATE, CENTER FLOOR, NO.1
main57525-02010i201308-201608
57805FREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.1
main57805-02050i201308-201608
57807BREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.2
main57807-02020i201308-201608
57809AREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.3
main57809-02010i201308-201608
58015AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 RH
main58015-02070i201308-201608
58016AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 LH
main58016-02070i201308-201809
main58016-02071i201809
58111PAN, FRONT FLOOR
main58111-02936i201308-201608
58123ASUPPORT, SHIFT & SELECT LEVER
main58013-02110i201308-201608
58136COVER, FRONT FLOOR HOLE
main58136-06050i201308-201608
(L)
main58136-33010i201308-201608
(J)
58171REINFORCEMENT, PARKING BRAKE BASE
main58176-02020i201308-201608
58211HPAN, CENTER FLOOR
main58211-02270i201308-201608
58247AREINFORCEMENT, REAR SEAT CUSHION HINGE, RH
main58247-02060i201404-201608
58248AREINFORCEMENT, REAR SEAT CUSHION HINGE, LH
main58247-02060i201404-201608
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-02350i201308-201608
58311PAN, REAR FLOOR
main58311-02904i201308-201608
58313PANEL, REAR FLOOR SIDE, RH
main58313-02040i201308-201608
58314PANEL, REAR FLOOR SIDE, LH
main58314-02040i201308-201608
58323ABRACE, CENTER TO REAR MOUNTING, RH
main58323-02030i201308-201608
58324ABRACE, CENTER TO REAR MOUNTING, LH
main58324-02030i201308-201608
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-02110i201308-201608
58341CBRACKET, REAR ABSORBER MOUNTING, NO.1 RH
main58341-02030i201308-201608
58342CBRACKET, REAR ABSORBER MOUNTING, NO.1 LH
main58342-02030i201308-201608
58351ABRACKET, SPARE WHEEL CARRIER
main58351-33010i201308-201608
58355GREINFORCEMENT, FLOOR SIDE PLATE, RH
main58355-02010i201308-201608
58356AREINFORCEMENT, FLOOR SIDE PLATE, LH
main58356-02010i201308-201608
58384GGUSSET, LOWER BACK, UPPER RH
main58384-02160i201308-201608
58385GGUSSET, LOWER BACK, UPPER LH
main58385-02130i201308-201608
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-02030i201308-201608
58706DBRACKET SUB-ASSY, JACK CARRIER, NO.1
main58706-02010i201308-201608
58791BCARRIER, JACK
main58791-02010i201308-201608
9008011610
9008011710
90119A0127
90119A0229
9029703007
91671J0816

47 parts on this diagram · 2 diagrams in section
