FRONT FENDER APRON & DASH PANEL

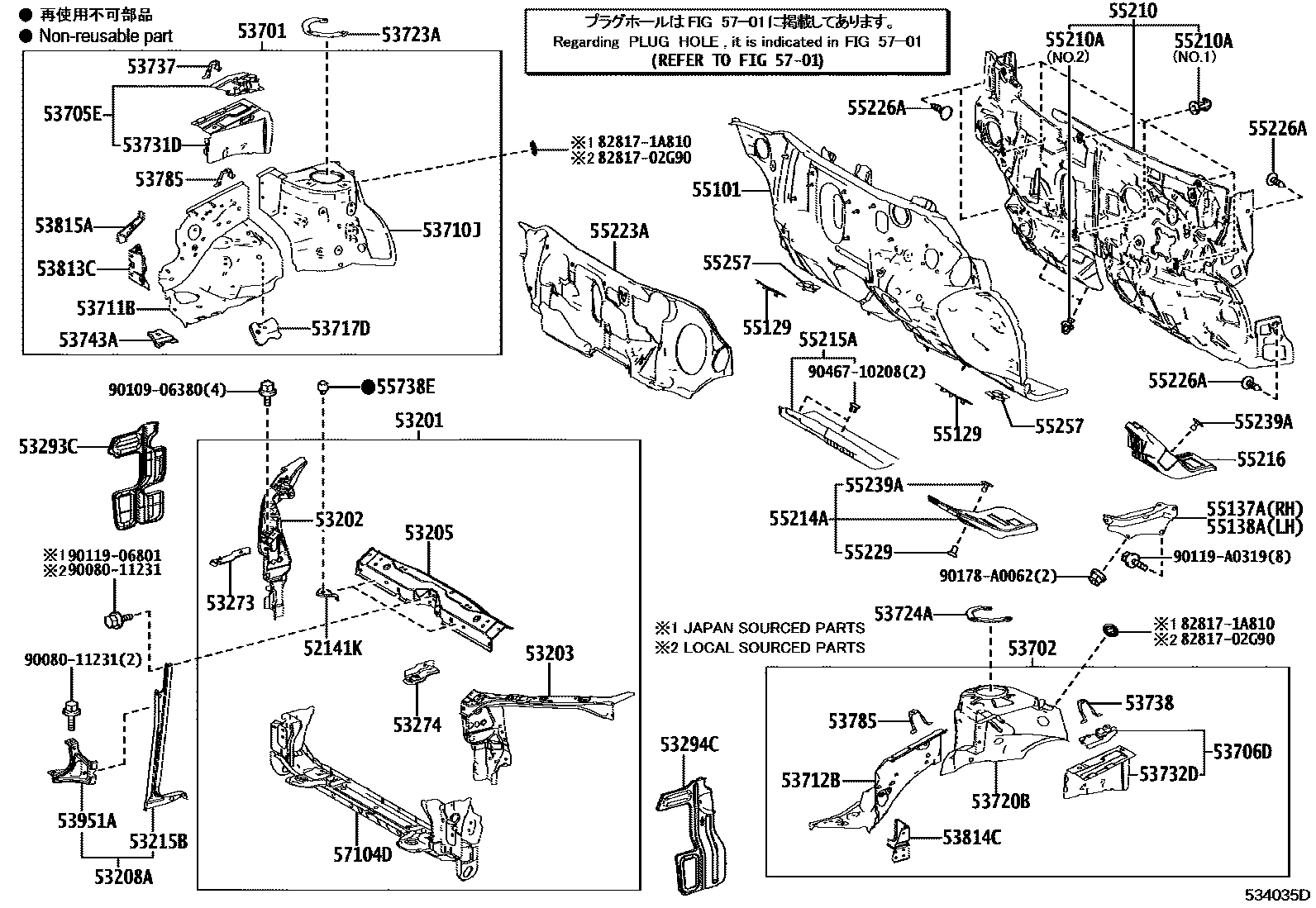

Parts diagram
52141KBRACKET, FRONT ENERGY ABSORBER MOUNTING, RH
main52141-02150×2i201308-201608
53201SUPPORT SUB-ASSY, RADIATOR
main53201-02330i201308-201408
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53202-02150i201308-201408
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-02160i201308-201408
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-02210i201308-201408
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-02170i201308-201408
main53208-02200i201608
53215BSUPPORT, HOOD LOCK
main53215-02170i201308-201408
53273BRACKET, FRONT BUMPER ARM MOUNTING, RH
main53273-02110i201308-201408
53274BRACKET, FRONT BUMPER ARM MOUNTING, LH
main53274-02160i201308-201408
53293CDEFLECTOR, RADIATOR SIDE, RH
main53293-02140i201308-201408
main53293-02250i201608
53294CDEFLECTOR, RADIATOR SIDE, LH
main53294-02140i201308-201408
main53294-02240i201608
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-02280i201308-201408
main53701-02281i201807
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-02200i201308-201408
53705EMEMBER SUB-ASSY, FRONT APRON TO COWL SIDE, RH
main53705-02070i201308-201408
53706DMEMBER SUB-ASSY, FRONT APRON TO COWL SIDE, LH
main53706-02070i201308-201408
53710JAPRON ASSY, FRONT FENDER, RH
main53710-02905i201308-201408
main53710-02908i201508-201608
53711BAPRON, FRONT FENDER, FRONT RH
main53711-02090i201308-201408
main53711-02091i201807
53712BAPRON, FRONT FENDER, FRONT LH
main53712-02100i201308-201408
53717DGUSSET, FENDER APRON, RH
main53717-02020i201308-201408
53720BAPRON ASSY, FRONT FENDER, LH
main53720-02903i201308-201408
main53720-02904i201508-201608
53723AREINFORCEMENT, FRONT SPRING SUPPORT, RH
main53723-02081i201308-201408
53724AREINFORCEMENT, FRONT SPRING SUPPORT, LH
main53723-02081i201308-201408
53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH
main53731-02100i201308-201408
53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH
main53732-02100i201308-201408
53737PLATE, FRONT APRON TO COWL SIDE MEMBER, RH
main53737-02130i201308-201408
53738PLATE, FRONT APRON TO COWL SIDE MEMBER, LH
main53738-02100i201308-201408
53743AREINFORCEMENT, FRONT FENDER APRON, FRONT RH
main53743-02010i201308-201608
53785REINFORCE, FRONT SUSPENSION UPPER ARM, NO.1
main53785-02060i201308-201608
LH,RH
53813CEXTENSION, FRONT FENDER, RH
main53813-02110i201308-201408
53814CEXTENSION, FRONT FENDER, LH
main53814-02170i201308-201408
53815AREINFORCEMENT, FRONT SIDE PANEL, RH
main53815-02010i201308-201608
53951ASUPPORT, FRONT END PANEL, UPPER
main53951-02100i201308-201408
main53951-02130i201608
55101PANEL SUB-ASSY, DASH
main55101-02890i201308-201407
main55101-02891i201608
main55101-02A00i201308-201407
main55101-02A01i201608
55129COVER, DASH PANEL HOLE
main55129-02060i201308-201408
RH
main55139-02050i201308-201408
LH
55137ABRACE, DASH TO FRAME, RH
main55137-02061i201308-201408
55138ABRACE, DASH TO FRAME, LH
main55138-02051i201308-201608
55210INSULATOR ASSY, DASH PANEL
main55210-02430i201308-201408
main55210-02431i201608
main55210-02580i201608
55210ACLIP
main90467-11122×6i201308-201408
NO.1
main90467-11127×2i201308-201408
NO.2
55214APAD, DASH PANEL INSULATOR, NO.2
main55214-02120i201308-201408
main55214-02170i201608
55215APAD, DASH PANEL INSULATOR, NO.3
main55215-02060i201308-201408
55216PAD, DASH PANEL INSULATOR, NO.4
main55216-02060i201608
main55216-02140i201308-201608
55223AINSULATOR, DASH PANEL, OUTER
main55223-02210i201308-201408
55226ACLIP
main90467-08186-C0×4i201308-201409
BLACK
main90467-A0002-C0×4i201410-201608
BLACK
main90467-A0002-C4×4i201706
BLACK
55229PLATE, DASH PANEL INSULATOR, NO.4
main55229-48010i201308-201408
55239APLATE, DASH PANEL INSULATOR, NO.3
main55239-02010i201308-201408
(L)
main55239-48020i201308-201408
(J)
55257COVER, DASH PANEL OPENING
main55257-02010×2i201308-201608
55738ESTOPPER, HOOD, RH
main55738-02030×2i201308-201408
5701
57104DMEMBER SUB-ASSY, FRONT CROSS
main57104-02370i201308-201408
8281702G90PROTECTOR, WIRING HARNESS, NO.1
828171A810PROTECTOR, WIRING HARNESS, NO.1
9008011231
9010906380
9011906801
90119A0319
90178A0062
9046710208

57 parts on this diagram · 2 diagrams in section
