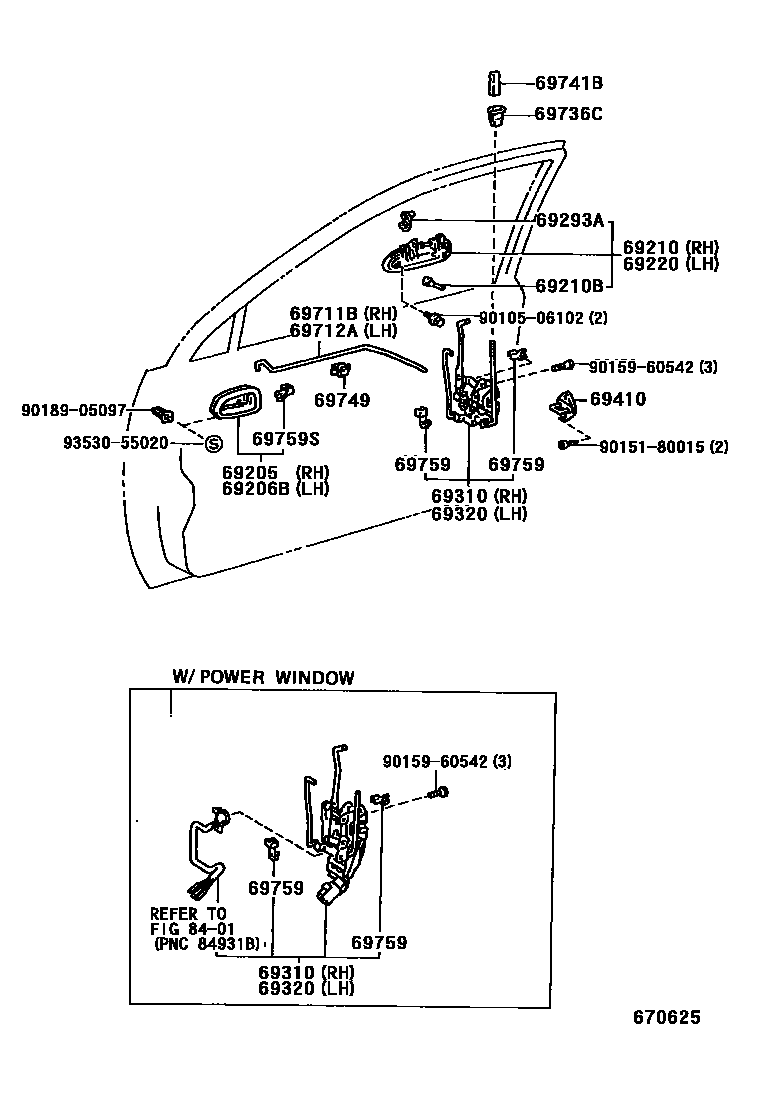

FRONT DOOR LOCK & HANDLE

69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH

main69205-12130-02iAE10#..JPP199206-199508

TAUPE,TRIM9#

sub69205-12130

sub69205-28060

main69205-12130-03iAE10#..JPP199206-199704

SHADOW GRAY,TRIM1#

sub69205-12130

sub69205-28060

main69205-12130-04iAE10#..JPP199206-199704

DARK BLUE,TRIM8#

sub69205-12130

sub69205-28060

main69205-12130-E0iAE10#..JPP199508-199704

OAK,TRIM4#

sub69205-12130

sub69205-28060

69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH

main69206-12130-02iAE10#..JPP199206-199508

TAUPE,TRIM9#

sub69206-12130

sub69206-28070

main69206-12130-03iAE10#..JPP199206-199704

SHADOW GRAY,TRIM1#

sub69206-12130

sub69206-28070

main69206-12130-04iAE10#..JPP199206-199704

DARK BLUE,TRIM8#

sub69206-12130

sub69206-28070

main69206-12130-E0iAE10#..JPP199508-199704

OAK,TRIM4#

sub69206-12130

sub69206-28070

69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH

main69210-12160iAE10#..JPP199206-199704

main69210-12170-01iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

BLACK M,205

sub69210-12170

main69210-12170-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

DARK BLUE MICA M,8J7

sub69210-12170

main69210-12170-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

LIGHT BEIGE M,3K9

sub69210-12170

main69210-12170-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SUPER WHITE 2,040

sub69210-12170

main69210-12170-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SILVER MICA M,192

sub69210-12170

main69210-12170-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

ROSE MICA M.GRAPHITE,3K5

sub69210-12170

main69210-12170-34iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

RED MICA M,3K4

sub69210-12170

main69210-12170-A0iAE102..JPP..SED199210-199612

SUPER WHITE 2,040

sub69210-12170

main69210-12170-B0iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

SILVER MICA M,192

sub69210-12170

main69210-12170-C0iAE102..JPP..E;AE102..JPP..SED..CND199210-199612

BLACK METALLIC,205

sub69210-12170

main69210-12170-D0iAE102..JPP..SED199206-199612

SUPER RED 2,3E5

sub69210-12170

main69210-12170-D2iAE102..JPP..E;AE102..JPP..SED..CND199209-199612

RED MICA ME,3K4

sub69210-12170

main69210-12170-D3iAE102..JPP..E;AE102..JPP..SED..CND199210-199308

ROSE GRAPHITE MI ME,3K5

sub69210-12170

main69210-12170-D4iAE102..JPP..E;AE102..JPP..SED..CND199210-199508

LT BEIGE ME,3K9

sub69210-12170

main69210-12170-E1iAE102..JPP..SED199508-199612

LT. BEIGE ME.,4M9

sub69210-12170

main69210-12170-G1iAE102..JPP..SED199508-199612

DARK GREEN MICA,6M1

sub69210-12170

main69210-12170-G2iAE102..JPP..SED199408-199608

MD GRAISHGREEN MC.GR,6N1

sub69210-12170

main69210-12170-G4iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN METALLIC,6M8

sub69210-12170

main69210-12170-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQUOISE M,747

sub69210-12170

main69210-12170-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub69210-12170

main69210-12170-J1iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

DARK BLUE MICA M,8J7

sub69210-12170

main69210-12170-J5iAE102..JPP..SED199408-199608

LT PURPLISH BLUE M.M,8K1

sub69210-12170

main69210-12170-J7iAE102..JPP..SED199508-199612

DARK BLUE MC.,8K8

sub69210-12170

main69210-12170-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub69210-12170

main69210-12270-A0iAE102..JPP..SED199612-199704

SUPER WHITE 2,040

sub69210-12270

main69210-12270-C0iAE102..JPP..SED199612-199704

BLACK ME,205

sub69210-12270

main69210-12270-D0iAE102..JPP..SED199612-199704

RED MM,3K4

sub69210-12270

main69210-12270-D2iAE102..JPP..SED199612-199704

SUPER RED 2,3E5

sub69210-12270

main69210-12270-G4iAE102..JPP..SED199612-199704

DARK GREEN M.M.,6M1

sub69210-12270

main69210-12270-J2iAE102..JPP..SED199612-199704

DK.BLUE MC.,8K8

sub69210-12270

69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)

main90541-04014iAE10#..JPP199206

69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH

main69220-12160iAE101..JPP;AE102..JPP..WG;AE102..JPP..SED..N..USA199206-199704

main69220-12170-01iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

BLACK M,205

sub69220-12170

main69220-12170-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

DARK BLUE MICA M,8J7

sub69220-12170

main69220-12170-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

LIGHT BEIGE M,3K9

sub69220-12170

main69220-12170-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SUPER WHITE 2,040

sub69220-12170

main69220-12170-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SILVER MICA M,192

sub69220-12170

main69220-12170-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

ROSE MICA M.GRAPHITE,3K5

sub69220-12170

main69220-12170-34iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

RED MICA M,3K4

sub69220-12170

main69220-12170-A0iAE102..JPP..E;AE102..JPP..SED..CND199210-199612

SUPER WHITE 2,040

sub69220-12170

main69220-12170-B0iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

SILVER MICA M,192

sub69220-12170

main69220-12170-C0iAE102..JPP..SED199210-199612

BLACK METALLIC,205

sub69220-12170

main69220-12170-D0iAE102..JPP..E;AE102..JPP..SED..CND199206-199612

SUPER RED 2,3E5

sub69220-12170

main69220-12170-D2iAE102..JPP..SED199209-199612

RED MICA ME,3K4

sub69220-12170

main69220-12170-D3iAE102..JPP..E;AE102..JPP..SED..CND199210-199308

ROSE GRAPHITE MI ME,3K5

sub69220-12170

main69220-12170-D4iAE102..JPP..E;AE102..JPP..SED..CND199210-199508

LT BEIGE ME,3K9

sub69220-12170

main69220-12170-E1iAE102..JPP..SED199508-199612

LT. BEIGE ME.,4M9

sub69220-12170

main69220-12170-G1iAE102..JPP..SED199508-199612

DARK GREEN MICA,6M1

sub69220-12170

main69220-12170-G2iAE102..JPP..E;AE102..JPP..SED..CND199408-199608

MD GRAISHGREEN MC.GR,6N1

sub69220-12170

main69220-12170-G4iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN METALLIC,6M8

sub69220-12170

main69220-12170-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQIOISE M,747

sub69220-12170

main69220-12170-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub69220-12170

main69220-12170-J1iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

DARK BLUE MICA M,8J7

sub69220-12170

main69220-12170-J5iAE102..JPP..SED199408-199608

LT PURPLISH BLUE M.M,8K1

sub69220-12170

main69220-12170-J7iAE102..JPP..SED199508-199612

DARK BLUE MC.,8K8

sub69220-12170

main69220-12170-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub69220-12170

main69220-12270-A0iAE102..JPP..SED199612-199704

SUPER WHITE 2,040

sub69220-12270

main69220-12270-C0iAE102..JPP..SED199612-199704

BLACK ME,205

sub69220-12270

main69220-12270-D0iAE102..JPP..SED199612-199704

RED MM,3K4

sub69220-12270

main69220-12270-D2iAE102..JPP..SED199612-199704

SUPER RED 2,3E5

sub69220-12270

main69220-12270-G4iAE102..JPP..SED199612-199704

DARK GREEN M.M.,6M1

sub69220-12270

main69220-12270-J2iAE102..JPP..SED199612-199704

DK.BLUE MC.,8K8

sub69220-12270

69293ASNAP, FRONT DOOR OUTSIDE HANDLE

main69293-12030iAE10#..JPP199206

RH

main69293-12040iAE10#..JPP199206

LH

69310LOCK ASSY, FRONT DOOR, RH

main69030-12270iAE102..JPP..SED..N..USA199206-199307

W(*EL)

sub69030-12271

main69030-12271iAE102..JPP..SED..N..USA199307-199308

W(*EL)

main69030-12271iAE102..JPP..N..USA;AE10#..JPP..SED..CND199308-199309

W(*PW)

main69030-12271iAE102..JPP..E199307-199309

main69030-12272iAE102..JPP..N..USA;AE10#..JPP..SED..CND199309-199402

W(*PW)

main69030-12272iAE102..JPP..E199309-199402

main69030-12273iAE102..JPP..N;AE101..JPP..CND199402-199509

W(*PW)

sub69030-12275

main69030-12275iAE10#..JPP..N199509

W(*PW)

main69030-12280iAE101..JPP..USA;AE102..JPP..WG..USA199206-199307

W(ANTI-THEFT DEVICE & *PW)

sub69030-12281

main69030-12281iAE101..JPP..USA;AE102..JPP..WG..USA199307-199309

W(ANTI-THEFT DEVICE & *PW)

main69030-12282iAE101..JPP..USA;AE102..JPP..WG..USA199309-199402

W(ANTI-THEFT DEVICE & *PW)

main69030-12283iAE101..JPP..USA;AE102..JPP..WG..4FC..USA199402-199608

W(ANTI-THEFT DEVICE & *PW)

main69310-12490iAE10#..JPP..(D,N)199206

69320LOCK ASSY, FRONT DOOR, LH

main69040-12270iAE102..JPP..WG..USA;AE102..JPP..SED..CND199206-199307

W(*EL)

sub69040-12271

main69040-12271iAE102..JPP..SED..N..USA199307-199308

W(*EL)

main69040-12271iAE102..JPP..E199307-199309

main69040-12271iAE102..JPP..N..USA;AE10#..JPP..SED..CND199308-199309

W(*PW)

main69040-12272iAE102..JPP..N;AE101..JPP..CND199309-199402

W(*PW)

main69040-12272iAE102..JPP..E199309-199402

main69040-12273iAE102..JPP..N;AE101..JPP..CND199402-199508

W(*PW)

main69040-12280iAE101..JPP..USA;AE102..JPP..WG..USA199206-199307

W(ANTI-THEFT DEVICE & *PW)

sub69040-12281

main69040-12281iAE101..JPP..USA;AE102..JPP..WG..USA199307-199309

W(ANTI-THEFT DEVICE & *PW)

main69040-12282iAE101..JPP..USA;AE102..JPP..WG..USA199309-199402

W(ANTI-THEFT DEVICE & *PW)

main69040-12283iAE101..JPP..USA;AE102..JPP..WG..4FC..USA199402-199608

W(ANTI-THEFT DEVICE & *PW)

main69320-12500iAE10#..JPP..(D,N)199206

69410PLATE ASSY, FRONT DOOR LOCK STRIKER

main69410-20070iAE10#..JPP199206-199305

main69410-87001iAE10#..JPP199305

69711BLINK, FRONT DOOR LOCK REMOTE CONTROL, RH

main69711-12130iAE10#..JPP199206

69712ALINK, FRONT DOOR LOCK REMOTE CONTROL, LH

main69712-12140iAE10#..JPP199206

69736CGUIDE, FRONT DOOR LOCKING LINK

main69736-12100iAE10#..JPP199206

69741BKNOB, FRONT DOOR LOCK CONTROL

main69741-87003-02iAE10#..JPP199206-199508

TAUPE,TRIM9#

sub69741-87003

main69741-87003-13iAE10#..JPP199206-199704

SHADOW GRAY,TRIM1#

sub69741-87003

main69741-87003-14iAE10#..JPP199206-199704

DARK BLUE,TRIM8#

sub69741-87003

main69741-87003-E0iAE10#..JPP199508-199704

OAK,TRIM4#

sub69741-87003

69749CLAMP, FRONT DOOR LOCK LINK

main69749-12070iAE10#..JPP199206

BLUE

main69749-50020iAE10#..JPP199303

main69749-50020iAE10#..JPP199206-199303

YELLOW

69759SNAP, DOOR LOCK CONTROL LINK, NO.1

main69759-24010iAE10#..JPP199206

NATURAL

main69759-24020iAE10#..JPP199206

BLUE

main69759-24050iAE102..JPP..SED..N..USA199206-199508

W(*PW),GREEN

main69759-24050iAE102..JPP..E199206-199508

GREEN

main69759-24060iAE10#..JPP199206

GRAY

69759SSNAP, FRONT DOOR INSIDE HANDLE

main69759-22040iAE10#..JPP199206

LH

main69759-22050iAE10#..JPP199206

RH

8401

9010506102

main90105-06102

9015180015

main90151-80015

9015960542

main90159-60542

9018905097

main90189-05097

9353055020

main93530-55020

22 parts on this diagram · 1 diagram in section
