REAR BUMPER & BUMPER STAY

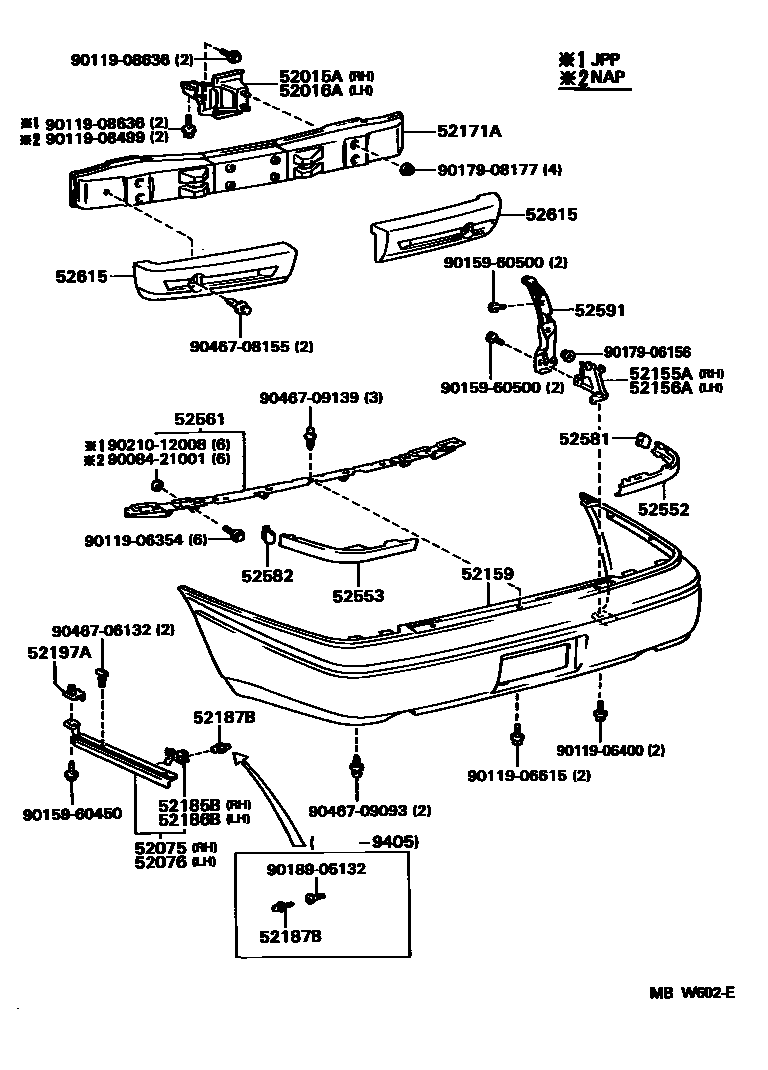

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-12290i199206
main52015-13100i199206
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-12260i199206
main52016-13090i199206
52075RETAINER SUB-ASSY, REAR BUMPER SIDE, RH
main52075-12030i199206
52076RETAINER SUB-ASSY, REAR BUMPER SIDE, LH
main52076-12030i199206
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-12210i199206
main52155-13050i199206
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-12200i199206
main52156-13050i199206
52159COVER, REAR BUMPER
main52159-13900i199206
main52159-1A908i199206
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52171-12140i199206
main52171-13050i199206
52185BBRACKET, REAR BUMPER SIDE MOUNTING, RH
main52185-12130i199206
52186BBRACKET, REAR BUMPER SIDE MOUNTING, LH
main52185-12130i199206
52187BGUIDE, REAR BUMPER LOCATION
main52187-12140i199206-199405
main52187-12160i199405
52197ABRACKET, REAR BUMPER SEAL, RH
main52197-12070i199206
52552FILLER, REAR BUMPER, RH
main52552-12030i199206
main52552-13020i199206
52553FILLER, REAR BUMPER, LH
main52553-12030i199206
main52553-13020i199206
52561RETAINER, REAR BUMPER, UPPER CENTER
main52508-12030i199206
main52561-13030i199206
52581PROTECTOR, REAR BUMPER, RH
main52581-12060i199206
52582PROTECTOR, REAR BUMPER, LH
main52581-12060i199206
52591SEAL, REAR BUMPER SIDE, RH
main52591-12080i199206
52615ABSORBER, REAR BUMPER ENERGY
main52615-12110i199206
RH
main52615-13030i199206
main52616-12010i199206
LH
9008421001
9011906354
9011906400
9011906615
9011908499
9011908636
9015960450
9015960500
9017906156
9017908177
9018905132
9021012008
9046706132
9046708155
9046709093
9046709139

35 parts on this diagram · 2 diagrams in section
