STANDARD TOOL

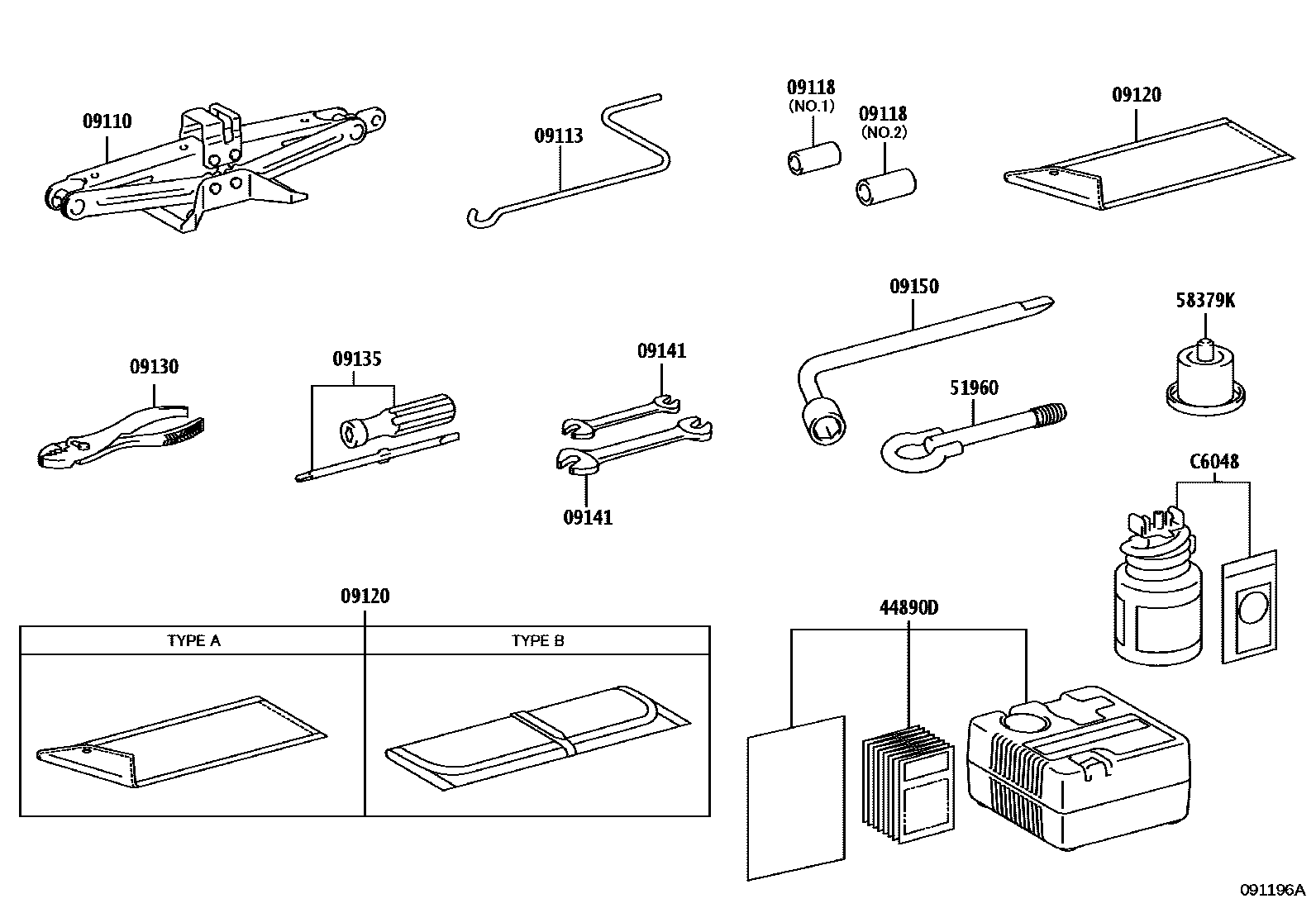

Parts diagram
09110JACK ASSY
main09111-0D110i202407
main09111-0D220i202303
TOOL(DOP)-JACK & WHEEL REMOVER&SPARE TIRE-DOP SPARE TIRE CLAMP
09113HANDLE, JACK
main09113-0D050i202407
main09113-0D060i202304
main09113-0D100i202303
TOOL(DOP)-JACK & WHEEL REMOVER&SPARE TIRE-DOP SPARE TIRE CLAMP
main09113-0D110i202305
09118COVER, JACK
main09118-0D030i202303
NO.1:REFER ILLUST.
main09118-0D040i202303
NO.2:REFER ILLUST.
09120BAG, TOOL
main09120-02020i202407
TYPE B:REFER ILLUST.
main09120-0D130i202304
TYPE A:REFER ILLUST.
main09120-0D160i202305
TYPE A:REFER ILLUST.
main09120-0D190i202303
TYPE A:REFER ILLUST.
main09120-0D190i202303
TOOL(DOP)-JACK & WHEEL REMOVER&SPARE TIRE-DOP SPARE TIRE CLAMP,TYPE A:REFER ILLUST.
main09120-0D220i202303
TYPE A:REFER ILLUST.
09130PLIERS
main90089-99010i202303
main99913-11500i202305
09135DRIVER, SCREW
main90089-99009i202303
main99915-10700i202305
09141SPANNER
main09141-0K030i202303
8 X 10
main09141-0K040i202303
12 X 14
main99914-10810i202305
8 X 10
main99914-11214i202305
12 X 14
09150WRENCH, HUB NUT BOX
main09150-02090i202304
main09150-0A010i202303
TOOL(DOP)-JACK & WHEEL REMOVER,(L)
main09150-0A010i202303
(L)
main09150-0D050i202407
main09150-40010i202303
(J)
main09150-40010i202303
TOOL(DOP)-JACK & WHEEL REMOVER,(J)
44890DCOMPRESSOR ASSY, AIR
main44890-0D010i202303
51960HOOK ASSY, FRONT
main51960-0D190i202303
main51960-0D250i202304
main51960-0D260i202407
58379KPROTECTOR, BODY LOWER BACK
main58379-0D040i202303
C6048REPAIR SET, TIRE
mainC60480D010i202303

12 parts on this diagram · 1 diagram in section
