REAR DOOR LOCK & HANDLE

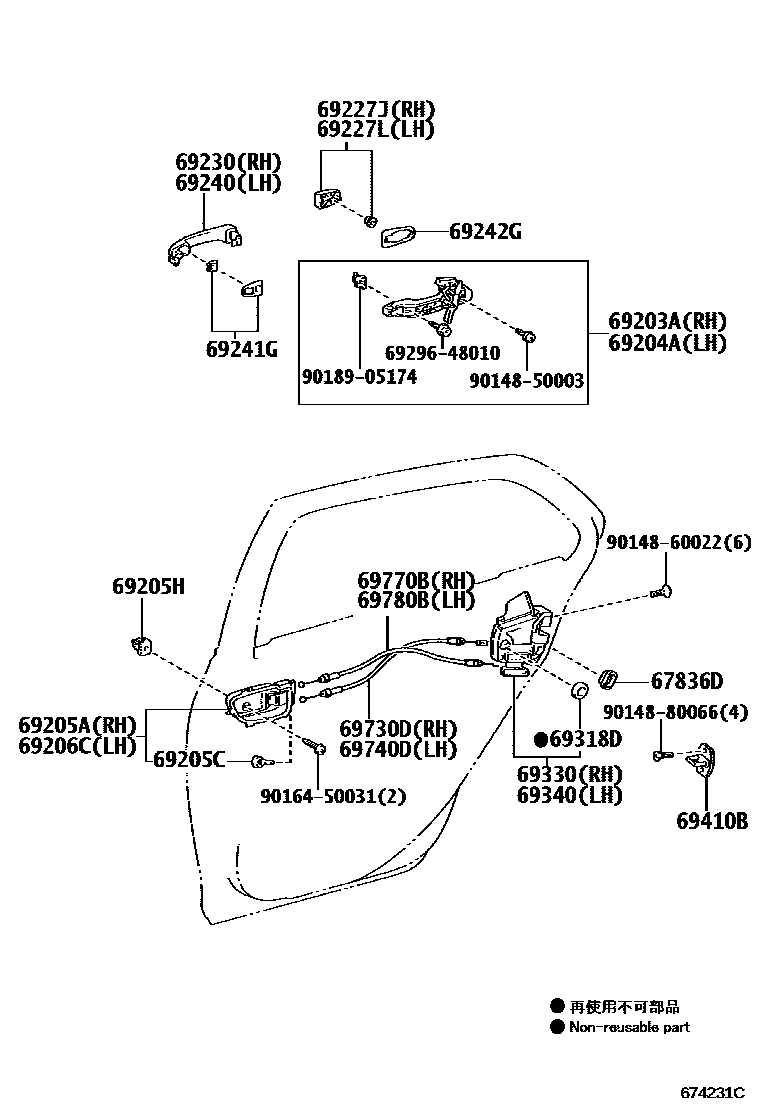

Parts diagram
67836DCOVER, REAR DOOR LOCK CHILD PROTECTION
main67836-12040i200602-201410
main67836-33030i201411
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-52040i200602-200808
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-52050i200602-200808
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-52140-B0i200808-201208
DK.GRAY,TRIM1#
main69205-52140-B0i200808-201208
DK.GRAY,TRIM1#,41
main69205-52140-B0i200602-200808
DK.GRAY,TRIM1#,4#
main69205-52140-E0i200808-201208
ASH BROWN,TRIM4#
main69205-52140-E0i200808-201208
ASH BROWN,TRIM40
main69205-52150-B1i201208-201607
DK.GRAY,TRIM1#,41
main69205-52150-E1i201208-201607
ASH BROWN,TRIM40
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04027i200602-200808
69205HGROMMET(FOR REAR DOOR INSIDE HANDLE)
main69299-52010i200602-200808
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-52140-B0i200602-200808
DK.GRAY,TRIM1#,4#
main69206-52140-B0i200808-201208
DK.GRAY,TRIM1#
main69206-52140-B0i200808-201208
DK.GRAY,TRIM1#,41
main69206-52140-E0i200808-201208
ASH BROWN,TRIM4#
main69206-52140-E0i200808-201208
ASH BROWN,TRIM40
main69206-52150-B1i201208-201607
DK.GRAY,TRIM1#,41
main69206-52150-E1i201208-201607
ASH BROWN,TRIM40
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-42060i200602-201208
BLACK MATERIAL
main69227-42060i200602-201208
BLACK MATERIAL,DOOR OUTSIDE HANDLE-BLACK (GRIP TYPE)
main69227-42070-A3i201108-201607
SUPER WHITE 2,040
main69227-42070-A8i200602-201108
POWER PACKAGE,WHITE,068
main69227-42070-A8i200602-201108
CONVENIENCE PACKAGE,WHITE,068
main69227-42070-A8i200602-201108
WHITE,068
main69227-42070-C2i200602-201607
BLACK MC.,209
main69227-42070-C2i200602-200808
POWER PACKAGE,BLACK MC.,209
main69227-42070-C2i200602-200808
CONVENIENCE PACKAGE,BLACK MC.,209
main69227-42070-G7i200602-200808
CONVENIENCE PACKAGE,LT.OLIVE ME.,6U4
main69227-42070-G7i200602-200808
LT.OLIVE ME.,6U4
main69227-42070-G7i200602-200808
POWER PACKAGE,LT.OLIVE ME.,6U4
main69227-42070-H4i200602-200808
CONVENIENCE PACKAGE,TURQUOISE ME.,777
main69227-42070-H4i200602-201504
TURQUOISE ME.,777
main69227-42070-H4i200602-200808
POWER PACKAGE,TURQUOISE ME.,777
main69227-42070-P0i200602-201108
POWER PACKAGE,SILVER M.M.,1E7
main69227-42070-P0i200602-201108
SILVER M.M.,1E7
main69227-42070-P0i200602-201108
CONVENIENCE PACKAGE,SILVER M.M.,1E7
main69227-42070-P2i200602-200808
POWER PACKAGE,DK.GRAY MC.,1E0
main69227-42070-P2i200602-200808
CONVENIENCE PACKAGE,DK.GRAY MC.,1E0
main69227-42070-P2i200602-201607
DK.GRAY MC.,1E0
main69227-42070-P6i201108-201607
SILVER ME.,1F7
main69227-42070-R8i200602-200808
CONVENIENCE PACKAGE,DK.BLUE MC.,8S6
main69227-42070-R8i200602-200808
POWER PACKAGE,DK.BLUE MC.,8S6
main69227-42070-R8i200602-200808
DK.BLUE MC.,8S6
main69227-42070-R9i200602-200808
CONVENIENCE PACKAGE,GRAYISH BLUE ME.,8R3
main69227-42070-R9i200602-200808
POWER PACKAGE,GRAYISH BLUE ME.,8R3
main69227-42070-R9i200602-201607
GRAYISH BLUE ME.,8R3
main69227-42070-V2i200808-201607
BLUE ME.,8T7
main69227-42070-V4i200808-201504
BLUE ME.,8N0
main69227-42070-X4i200602-201607
RED M.M.,3R3
main69227-42070-X4i200602-200808
POWER PACKAGE,RED M.M.,3R3
main69227-42070-X4i200602-200808
CONVENIENCE PACKAGE,RED M.M.,3R3
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-42060i200602-201208
BLACK MATERIAL
main69227-42060i200602-201208
BLACK MATERIAL,DOOR OUTSIDE HANDLE-BLACK (GRIP TYPE)
main69227-42070-A3i201108-201607
SUPER WHITE 2,040
main69227-42070-A8i200602-201108
WHITE,068
main69227-42070-A8i200602-201108
CONVENIENCE PACKAGE,WHITE,068
main69227-42070-A8i200602-201108
POWER PACKAGE,WHITE,068
main69227-42070-C2i200602-200808
CONVENIENCE PACKAGE,BLACK MC.,209
main69227-42070-C2i200602-201607
BLACK MC.,209
main69227-42070-C2i200602-200808
POWER PACKAGE,BLACK MC.,209
main69227-42070-G7i200602-200808
CONVENIENCE PACKAGE,LT.OLIVE ME.,6U4
main69227-42070-G7i200602-200808
POWER PACKAGE,LT.OLIVE ME.,6U4
main69227-42070-G7i200602-200808
LT.OLIVE ME.,6U4
main69227-42070-H4i200602-200808
CONVENIENCE PACKAGE,TURQUOISE ME.,777
main69227-42070-H4i200602-200808
POWER PACKAGE,TURQUOISE ME.,777
main69227-42070-H4i200602-201504
TURQUOISE ME.,777
main69227-42070-P0i200602-201108
POWER PACKAGE,SILVER M.M.,1E7
main69227-42070-P0i200602-201108
SILVER M.M.,1E7
main69227-42070-P0i200602-201108
CONVENIENCE PACKAGE,SILVER M.M.,1E7
main69227-42070-P2i200602-200808
CONVENIENCE PACKAGE,DK.GRAY MC.,1E0
main69227-42070-P2i200602-200808
POWER PACKAGE,DK.GRAY MC.,1E0
main69227-42070-P2i200602-201607
DK.GRAY MC.,1E0
main69227-42070-P6i201108-201607
SILVER ME.,1F7
main69227-42070-R8i200602-200808
POWER PACKAGE,DK.BLUE MC.,8S6
main69227-42070-R8i200602-200808
CONVENIENCE PACKAGE,DK.BLUE MC.,8S6
main69227-42070-R8i200602-200808
DK.BLUE MC.,8S6
main69227-42070-R9i200602-201607
GRAYISH BLUE ME.,8R3
main69227-42070-R9i200602-200808
POWER PACKAGE,GRAYISH BLUE ME.,8R3
main69227-42070-R9i200602-200808
CONVENIENCE PACKAGE,GRAYISH BLUE ME.,8R3
main69227-42070-V2i200808-201607
BLUE ME.,8T7
main69227-42070-V4i200808-201504
BLUE ME.,8N0
main69227-42070-X4i200602-200808
POWER PACKAGE,RED M.M.,3R3
main69227-42070-X4i200602-201607
RED M.M.,3R3
main69227-42070-X4i200602-200808
CONVENIENCE PACKAGE,RED M.M.,3R3
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-12220-A8i200602-200603
WHITE,068
main69211-12220-A8i200602-200603
CONVENIENCE PACKAGE,WHITE,068
main69211-12220-A8i200602-200603
POWER PACKAGE,WHITE,068
main69211-12220-C2i200602-200603
BLACK MC.,209
main69211-12220-C2i200602-200603
CONVENIENCE PACKAGE,BLACK MC.,209
main69211-12220-C2i200602-200603
POWER PACKAGE,BLACK MC.,209
main69211-12220-G7i200602-200603
LT.OLIVE ME.,6U4
main69211-12220-G7i200602-200603
CONVENIENCE PACKAGE,LT.OLIVE ME.,6U4
main69211-12220-G7i200602-200603
POWER PACKAGE,LT.OLIVE ME.,6U4
main69211-12220-H4i200602-200603
TURQUOISE ME.,777
main69211-12220-H4i200602-200603
CONVENIENCE PACKAGE,TURQUOISE ME.,777
main69211-12220-H4i200602-200603
POWER PACKAGE,TURQUOISE ME.,777
main69211-12220-P0i200602-200603
SILVER M.M.,1E7
main69211-12220-P0i200602-200603
CONVENIENCE PACKAGE,SILVER M.M.,1E7
main69211-12220-P0i200602-200603
POWER PACKAGE,SILVER M.M.,1E7
main69211-12220-P2i200602-200603
DK.GRAY MC.,1E0
main69211-12220-P2i200602-200603
CONVENIENCE PACKAGE,DK.GRAY MC.,1E0
main69211-12220-P2i200602-200603
POWER PACKAGE,DK.GRAY MC.,1E0
main69211-12220-R8i200602-200603
POWER PACKAGE,DK.BLUE MC.,8S6
main69211-12220-R8i200602-200603
CONVENIENCE PACKAGE,DK.BLUE MC.,8S6
main69211-12220-R8i200602-200603
DK.BLUE MC.,8S6
main69211-12220-R9i200602-200603
POWER PACKAGE,GRAYISH BLUE ME.,8R3
main69211-12220-R9i200602-200603
GRAYISH BLUE ME.,8R3
main69211-12220-R9i200602-200603
CONVENIENCE PACKAGE,GRAYISH BLUE ME.,8R3
main69211-12220-X4i200602-200603
POWER PACKAGE,RED M.M.,3R3
main69211-12220-X4i200602-200603
CONVENIENCE PACKAGE,RED M.M.,3R3
main69211-12220-X4i200602-200603
RED M.M.,3R3
main69211-42010i200602-201208
NO PAINT REQ.
main69211-42010i200602-201208
NO PAINT REQ.,DOOR OUTSIDE HANDLE-BLACK (GRIP TYPE)
main69211-52090-A1i200603-201108
POWER PACKAGE,WHITE,068
main69211-52090-A1i200603-201108
CONVENIENCE PACKAGE,WHITE,068
main69211-52090-A1i200603-201108
WHITE,068
main69211-52090-A3i201108-201607
SUPER WHITE 2,040
main69211-52090-B0i200603-201108
POWER PACKAGE,SILVER M.M.,1E7
main69211-52090-B0i200603-201108
SILVER M.M.,1E7
main69211-52090-B0i200603-201108
CONVENIENCE PACKAGE,SILVER M.M.,1E7
main69211-52090-B2i200603-200808
CONVENIENCE PACKAGE,DK.GRAY MC.,1E0
main69211-52090-B2i200603-200808
POWER PACKAGE,DK.GRAY MC.,1E0
main69211-52090-B2i200603-201607
DK.GRAY MC.,1E0
main69211-52090-B7i201108-201607
SILVER ME.,1F7
main69211-52090-C0i200603-200808
POWER PACKAGE,BLACK MC.,209
main69211-52090-C0i200603-200808
CONVENIENCE PACKAGE,BLACK MC.,209
main69211-52090-C0i200603-201607
BLACK MC.,209
main69211-52090-D1i200603-200808
POWER PACKAGE,RED M.M.,3R3
main69211-52090-D1i200603-201607
RED M.M.,3R3
main69211-52090-D1i200603-200808
CONVENIENCE PACKAGE,RED M.M.,3R3
main69211-52090-G1i200603-200808
LT.OLIVE ME.,6U4
main69211-52090-G1i200603-200808
CONVENIENCE PACKAGE,LT.OLIVE ME.,6U4
main69211-52090-G1i200603-200808
POWER PACKAGE,LT.OLIVE ME.,6U4
main69211-52090-H1i200603-200808
CONVENIENCE PACKAGE,TURQUOISE ME.,777
main69211-52090-H1i200603-200808
POWER PACKAGE,TURQUOISE ME.,777
main69211-52090-H1i200603-201504
TURQUOISE ME.,777
main69211-52090-J1i200603-200808
POWER PACKAGE,GRAYISH BLUE ME.,8R3
main69211-52090-J1i200603-200808
CONVENIENCE PACKAGE,GRAYISH BLUE ME.,8R3
main69211-52090-J1i200603-201607
GRAYISH BLUE ME.,8R3
main69211-52090-J2i200603-200808
CONVENIENCE PACKAGE,DK.BLUE MC.,8S6
main69211-52090-J2i200603-200808
POWER PACKAGE,DK.BLUE MC.,8S6
main69211-52090-J2i200603-200808
DK.BLUE MC.,8S6
main69211-52090-J7i200808-201607
BLUE ME.,8T7
main69211-52090-J8i200808-201504
BLUE ME.,8N0
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-12220-A8i200602-200603
CONVENIENCE PACKAGE,WHITE,068
main69211-12220-A8i200602-200603
WHITE,068
main69211-12220-A8i200602-200603
POWER PACKAGE,WHITE,068
main69211-12220-C2i200602-200603
BLACK MC.,209
main69211-12220-C2i200602-200603
CONVENIENCE PACKAGE,BLACK MC.,209
main69211-12220-C2i200602-200603
POWER PACKAGE,BLACK MC.,209
main69211-12220-G7i200602-200603
LT.OLIVE ME.,6U4
main69211-12220-G7i200602-200603
CONVENIENCE PACKAGE,LT.OLIVE ME.,6U4
main69211-12220-G7i200602-200603
POWER PACKAGE,LT.OLIVE ME.,6U4
main69211-12220-H4i200602-200603
TURQUOISE ME.,777
main69211-12220-H4i200602-200603
CONVENIENCE PACKAGE,TURQUOISE ME.,777
main69211-12220-H4i200602-200603
POWER PACKAGE,TURQUOISE ME.,777
main69211-12220-P0i200602-200603
SILVER M.M.,1E7
main69211-12220-P0i200602-200603
CONVENIENCE PACKAGE,SILVER M.M.,1E7
main69211-12220-P0i200602-200603
POWER PACKAGE,SILVER M.M.,1E7
main69211-12220-P2i200602-200603
POWER PACKAGE,DK.GRAY MC.,1E0
main69211-12220-P2i200602-200603
DK.GRAY MC.,1E0
main69211-12220-P2i200602-200603
CONVENIENCE PACKAGE,DK.GRAY MC.,1E0
main69211-12220-R8i200602-200603
POWER PACKAGE,DK.BLUE MC.,8S6
main69211-12220-R8i200602-200603
DK.BLUE MC.,8S6
main69211-12220-R8i200602-200603
CONVENIENCE PACKAGE,DK.BLUE MC.,8S6
main69211-12220-R9i200602-200603
GRAYISH BLUE ME.,8R3
main69211-12220-R9i200602-200603
CONVENIENCE PACKAGE,GRAYISH BLUE ME.,8R3
main69211-12220-R9i200602-200603
POWER PACKAGE,GRAYISH BLUE ME.,8R3
main69211-12220-X4i200602-200603
RED M.M.,3R3
main69211-12220-X4i200602-200603
CONVENIENCE PACKAGE,RED M.M.,3R3
main69211-12220-X4i200602-200603
POWER PACKAGE,RED M.M.,3R3
main69211-42010i200602-201208
NO PAINT REQ.,DOOR OUTSIDE HANDLE-BLACK (GRIP TYPE)
main69211-42010i200602-201208
NO PAINT REQ.
main69211-52090-A1i200603-201108
CONVENIENCE PACKAGE,WHITE,068
main69211-52090-A1i200603-201108
WHITE,068
main69211-52090-A1i200603-201108
POWER PACKAGE,WHITE,068
main69211-52090-A3i201108-201607
SUPER WHITE 2,040
main69211-52090-B0i200603-201108
SILVER M.M.,1E7
main69211-52090-B0i200603-201108
CONVENIENCE PACKAGE,SILVER M.M.,1E7
main69211-52090-B0i200603-201108
POWER PACKAGE,SILVER M.M.,1E7
main69211-52090-B2i200603-200808
CONVENIENCE PACKAGE,DK.GRAY MC.,1E0
main69211-52090-B2i200603-200808
POWER PACKAGE,DK.GRAY MC.,1E0
main69211-52090-B2i200603-201607
DK.GRAY MC.,1E0
main69211-52090-B7i201108-201607
SILVER ME.,1F7
main69211-52090-C0i200603-201607
BLACK MC.,209
main69211-52090-C0i200603-200808
POWER PACKAGE,BLACK MC.,209
main69211-52090-C0i200603-200808
CONVENIENCE PACKAGE,BLACK MC.,209
main69211-52090-D1i200603-200808
CONVENIENCE PACKAGE,RED M.M.,3R3
main69211-52090-D1i200603-201607
RED M.M.,3R3
main69211-52090-D1i200603-200808
POWER PACKAGE,RED M.M.,3R3
main69211-52090-G1i200603-200808
CONVENIENCE PACKAGE,LT.OLIVE ME.,6U4
main69211-52090-G1i200603-200808
LT.OLIVE ME.,6U4
main69211-52090-G1i200603-200808
POWER PACKAGE,LT.OLIVE ME.,6U4
main69211-52090-H1i200603-201504
TURQUOISE ME.,777
main69211-52090-H1i200603-200808
POWER PACKAGE,TURQUOISE ME.,777
main69211-52090-H1i200603-200808
CONVENIENCE PACKAGE,TURQUOISE ME.,777
main69211-52090-J1i200603-200808
CONVENIENCE PACKAGE,GRAYISH BLUE ME.,8R3
main69211-52090-J1i200603-201607
GRAYISH BLUE ME.,8R3
main69211-52090-J1i200603-200808
POWER PACKAGE,GRAYISH BLUE ME.,8R3
main69211-52090-J2i200603-200808
POWER PACKAGE,DK.BLUE MC.,8S6
main69211-52090-J2i200603-200808
CONVENIENCE PACKAGE,DK.BLUE MC.,8S6
main69211-52090-J2i200603-200808
DK.BLUE MC.,8S6
main69211-52090-J7i200808-201607
BLUE ME.,8T7
main69211-52090-J8i200808-201504
BLUE ME.,8N0
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-48020i200602-200808
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-42010i200602-200708
main69242-52020i200709-200808
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i200602-200808
69330LOCK ASSY, REAR DOOR, RH
main69050-52220i201208
main69330-52210i200602-201208
69340LOCK ASSY, REAR DOOR, LH
main69060-52230i201208
main69340-52220i200602-201208
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33010i200602-200808
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-52130i200602-200808
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-52130i200602-200808
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-52050i200602-200808
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-52050i200602-200808
6929648010SCREW, DOOR INSIDE HANDLE
9014850003
9014860022
9014880066
9016450031
9018905174

27 parts on this diagram · 1 diagram in section
