FRONT STEERING GEAR & LINK

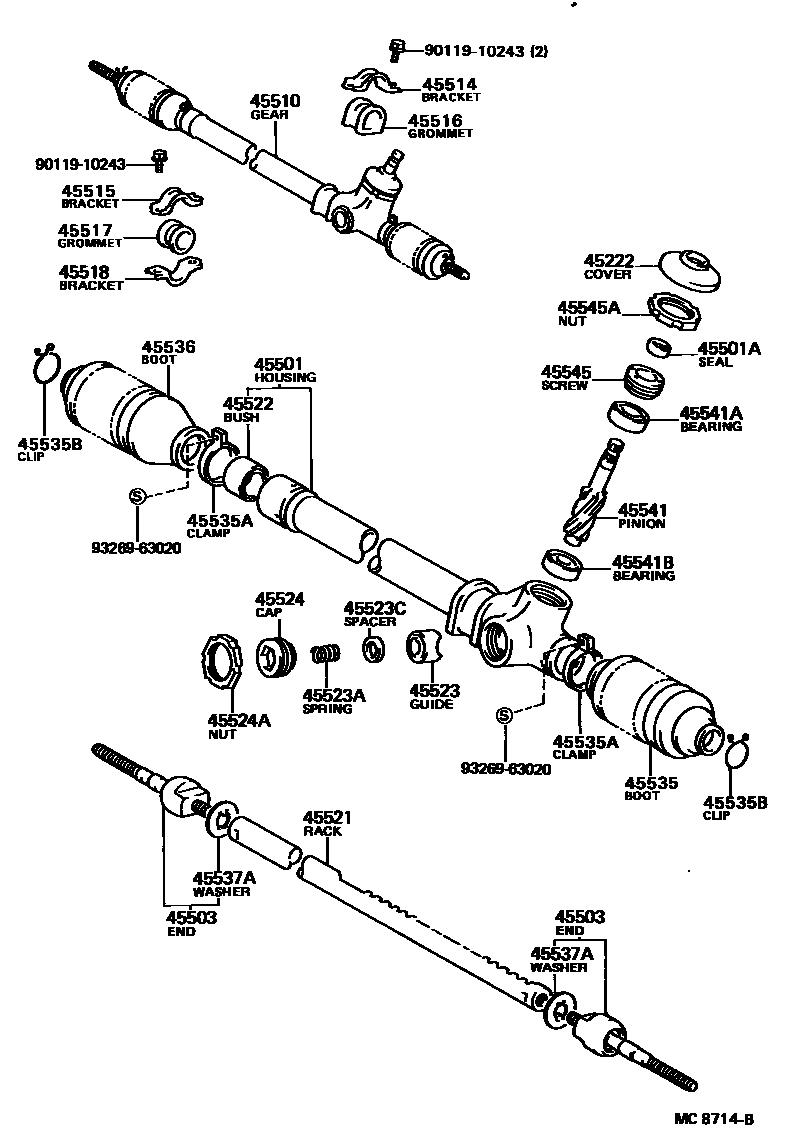

Parts diagram
45222COVER, STEERING GEAR DUST
main45222-10030i198208-198801
45501HOUSING SUB-ASSY, STEERING RACK
main45501-16151i198311-198407
main45501-16152i198407-198801
main45501-16230i198208-198311
45501ASEAL, TYPE T OIL(FOR STEERING RACK HOUSING)
main90311-15001i198208-198801
45503END SUB-ASSY, STEERING RACK
main45503-19025i198208-198801
45510GEAR ASSY, STEERING
main45510-16050i198208-198407
main45510-16051i198407-198801
45514BRACKET, STEERING RACK HOUSING, NO.1
main45514-16020i198208-198801
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-16020i198208-198801
main45515-16030i198208-198801
W/POWER STEERING
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-16020i198208-198605
main45516-16030i198605-198801
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-10010i198208-198801
main45517-16030i198208-198801
W/POWER STEERING
45518BRACKET, STEERING RACK HOUSING, NO.3
main45518-16010i198208-198801
45521RACK, STEERING
main45521-16090i198208-198311
D=24.660-24.680
main45521-16150i198208-198801
D=24.645-24.665
45522BUSH, STEERING RACK
main45522-10021i198311-198407
main45522-10030i198208-198311
main45522-17010i198407-198801
45523GUIDE, RACK(FOR STEERING GEAR)
main45523-16011i198208-198801
45523ASPRING(FOR STEERING GEAR RACK GUIDE)
main90501-23007i198208-198801
45523CSPACER(FOR RACK GUIDE)
main90560-23003i198208-198801
45524CAP, STEERING RACK GUIDE SPRING
main45524-16010i198208-198801
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main90179-36001i198208-198801
45535BOOT, STEERING RACK, NO.1
main45535-12011i198208-198801
45535ACLAMP(FOR STEERING RACK BOOT)
main90461-10273i198208-198801
45535BCLIP(FOR STEERING RACK BOOT)
main90467-18003i198208-198801
45536BOOT, STEERING RACK, NO.2
main45536-12011i198208-198801
45537AWASHER, CLAW(FOR STEERING RACK END LOCK)
main90214-14002i198208-198801
45541PINION, STEERING
main45541-16050i198208-198408
main45541-16051i198408-198801
45541ABEARING, RADIAL BALL(FOR STEERING PINION UPPER)
main90363-15003i198208-198801
45541BBEARING, RADIAL BALL(FOR STEERING PINION LOWER)
main90363-13001i198208-198801
45545SCREW, PINION BEARING ADJUSTING
main45545-10010i198208-198801
45545ANUT(FOR PINION BEARING ADJUSTING SCREW)
main90179-38001i198208-198801
9011910243
9326963020

29 parts on this diagram · 4 diagrams in section
