FRONT STEERING GEAR & LINK

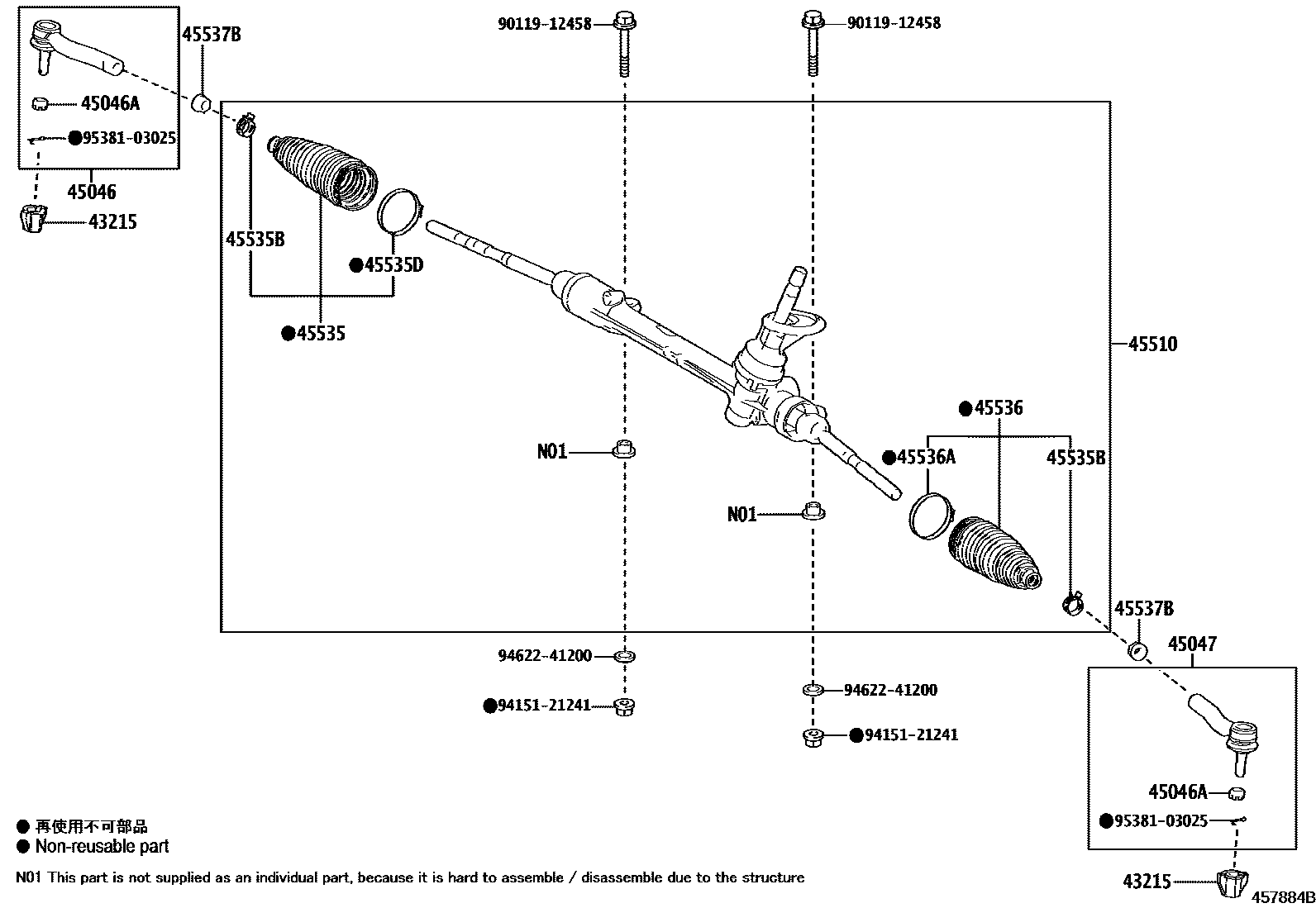

Parts diagram
43215SEAL, STEERING KNUCKLE
main43215-12010i202008-202404
45046END SUB-ASSY, TIE ROD, RH
main45046-49255i202008-202404
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i202008-202404
45047END SUB-ASSY, TIE ROD, LH
main45047-49195i202008-202404
45510GEAR ASSY, STEERING
main45510-52440i202008-202404
main45510-52450i202008-202404
45535BOOT, STEERING RACK, NO.1
main45535-59075i202008-202404
45535BCLIP(FOR STEERING RACK BOOT)
main90467-19019i202008-202404
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main45538-48020i202008-202404
45536BOOT, STEERING RACK, NO.2
main45535-59075i202008-202404
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main45538-48020i202008-202404
45537BNUT, RACK END LOCK
main90178-16001i202008-202404
9011912458
9415121241
9462241200
9538103025

15 parts on this diagram · 2 diagrams in section
