CLUTCH PEDAL & FLEXIBLE HOSE

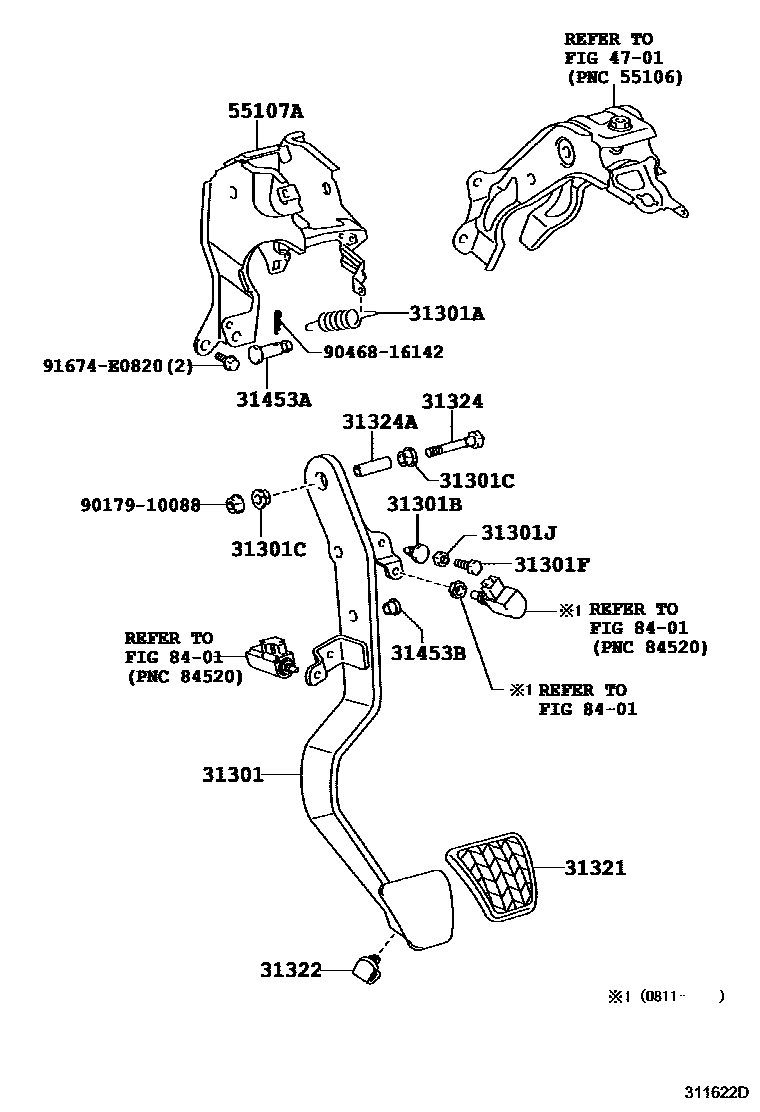

Parts diagram
31301PEDAL SUB-ASSY, CLUTCH
main31301-0D060i200511-200811
main31301-0D061i200811
main31301-0D070i200511-200811
main31311-0D030i200511-200811
31301ASPRING(FOR CLUTCH PEDAL)
main90507-14047i200511-200811
main90905-06079i200511-201101
31301BCUSHION, NO.1(FOR CLUTCH PEDAL)
main90541-06036i200511-200811
31301CBUSH(FOR CLUTCH PEDAL)
main90386-13015i200511-200811
31301FBOLT(FOR CLUTCH PEDAL STOPPER)
main91112-61025i200511-200811
31301JNUT(FOR CLUTCH PEDAL STOPPER)
main90170-W0002i200511-201107
31321PAD, CLUTCH PEDAL
main31321-52010i200511-200811
31322STOPPER, CLUTCH PEDAL
main31322-52010i200511-200811
31324SHAFT, CLUTCH PEDAL
main90101-10015i200511-200811
main90101-10081i200511-200811
31324ACOLLAR, CLUTCH PEDAL SHAFT
main90387-10003i200511-200811
main90387-10004i200511-200811
31453APIN, W/HOLE(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)
main90249-08051i200511-200811
L=31.5
31453BBUSH(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)
main90386-08002i200511-201012
main90386-08033i201101
4701
55107ASUPPORT SUB-ASSY, CLUTCH PEDAL
main55107-0D040i200511-200811
main55107-0D050i200511-201107
main55107-0D070i200511-200811
main55107-0D080i200511-201107
main55107-0D130i200811-201107
main55107-0D140i200811-201107
8401
9017910088
9046816142
91674E0820

18 parts on this diagram · 14 diagrams in section
