E
EPC Data

ALTERNATOR

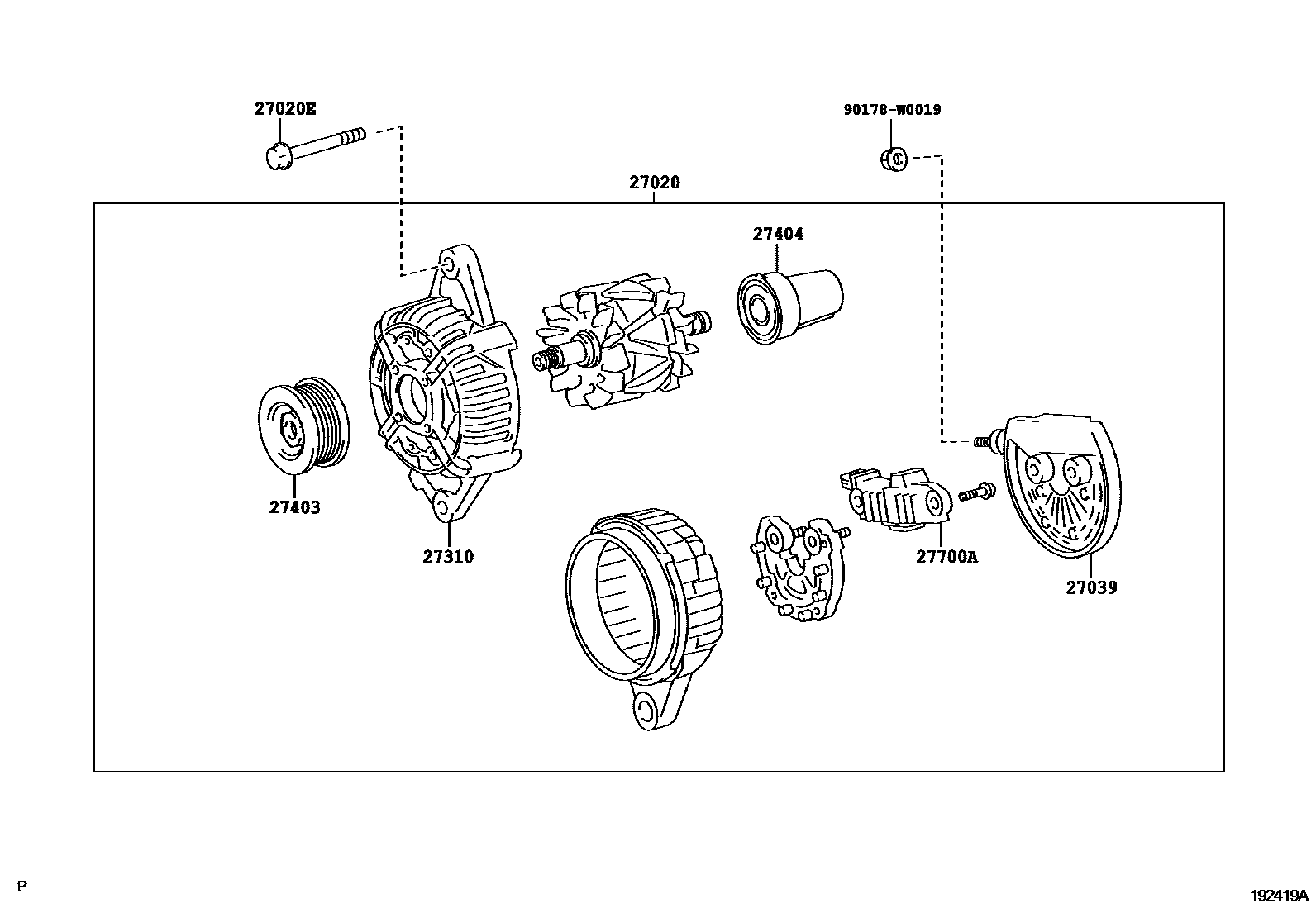

Parts diagram
27020ALTERNATOR ASSY
main27060-0J051i200511-200811
12V 80A
main27060-0N011i200511-200811
12V 90A
main27060-0N040i200811-201107
12V 100A
main27060-0Q030i200511-200811
12V 80A
main27060-0Q060i200811-201107
12V 80A
main27060-0Y010i200902-201107
12V 80A
main27060-0Y030i200811-201107
12V 80A
27020EBOLT(FOR ALTERNATOR)
main90105-10075i200511-200811
main90105-10111i200811
NO.2
main90105-10548i200511-200811
main90105-W0113i201004
NO.1
main90105-W0119i200511-200811
main90119-W0165i201005
NO.1
main90119-W0165i201005
NO.2
main91552-81075i200811-201003
NO.1
main91671-80845i200811-201004
NO.2
main91671-80845i200811-201004
NO.1
27039COVER, ALTERNATOR REAR END
main27039-0C020i200811-201107
main27039-0J050i200511-200811
main27039-0Q030i200511-200811
main27039-26170i200811-200909
COLD SPEC, WITH(REAR HEATER DUCT)&ENGINE-WITHOUT(STOP & START SYSTEM)
main27039-26170i200811-200909
COLD SPEC, WITH OUT(REAR HEATER DUCT)
main27039-26170i200811-200909
COLD SPEC, WITH OUT(REAR HEATER DUCT)&ENGINE-WITHOUT(STOP & START SYSTEM)
main27039-26170i200811-200909
COLD SPEC, WITH(REAR HEATER DUCT)
main27039-31390i200909-201107
COLD SPEC, WITH OUT(REAR HEATER DUCT)
main27039-31390i200909-201107
COLD SPEC, WITH OUT(REAR HEATER DUCT)&ENGINE-WITHOUT(STOP & START SYSTEM)
main27039-31390i200909-201107
COLD SPEC, WITH(REAR HEATER DUCT)
main27039-31390i200909-201107
COLD SPEC, WITH(REAR HEATER DUCT)&ENGINE-WITHOUT(STOP & START SYSTEM)
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0J050i200511-200811
main27310-0N010i200511-200811
main27310-0N030i200811
main27310-0Q030i200511-200811
main27310-0Q060i200811
main27310-0Y010i200811
27403PULLEY SET, ALTERNATOR
main27403-0J050i200511-200811
main27403-0Q030i200511-200811
27404BEARING SET, ALTERNATOR
main27404-0D020i200511-200811
main27404-0J050i200511-200811
27700AREGULATOR ASSY, GENERATOR
main27702-0N010i200511-200811
main27702-0Q030i200511-200811
90178W0019

8 parts on this diagram · 8 diagrams in section
