BRAKE MASTER CYLINDER

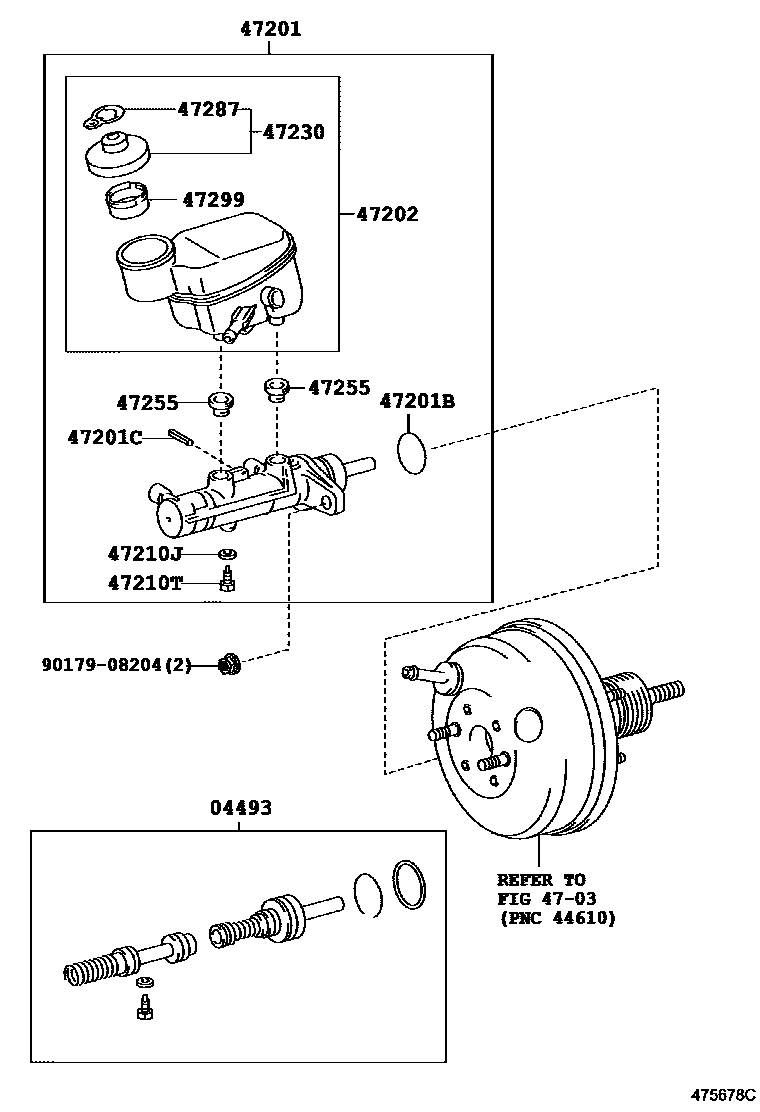

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-52070i200708-200908
main04493-52070i200508-200708
ABS-WITH(W/O BRAKE ASSIST)
4703
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-52320i200508-201108
main47201-52330i200508-201108
main47201-52460i200908-201108
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
main47201-52470i200908-201108
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90015-AH002i200908-201107
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
main90029-20059i200508-201107
47201CRING PIN, BRAKE MASTER CYLINDER
main90029-15803i200908
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
main90029-15804i200508-200908
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-52160i200508-201108
main47220-52170i200508-201108
main47220-52190i200908-201108
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
main47220-52200i200908-201108
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
47210JGASKET(FOR MASTER CYLINDER)
main90029-43001i200508-200908
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i200508-200908
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-20140i200908-201107
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
main47230-28240i200508-201107
47255GROMMET, MASTER CYLINDER RESERVOIR
main31417-35010i200508-201107
main90029-48001i200908-201107
ABS(ANTI-LOCK BRK SYSTM)-WITH(PUMP UP BRAKE ASSIST)&VSC-WITH
47287LABEL, BRAKE FLUID INFORMATION
main47287-20010i200508-200808
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-25010i200508-201107
9017908204

13 parts on this diagram · 3 diagrams in section
