BRAKE BOOSTER & VACUUM TUBE

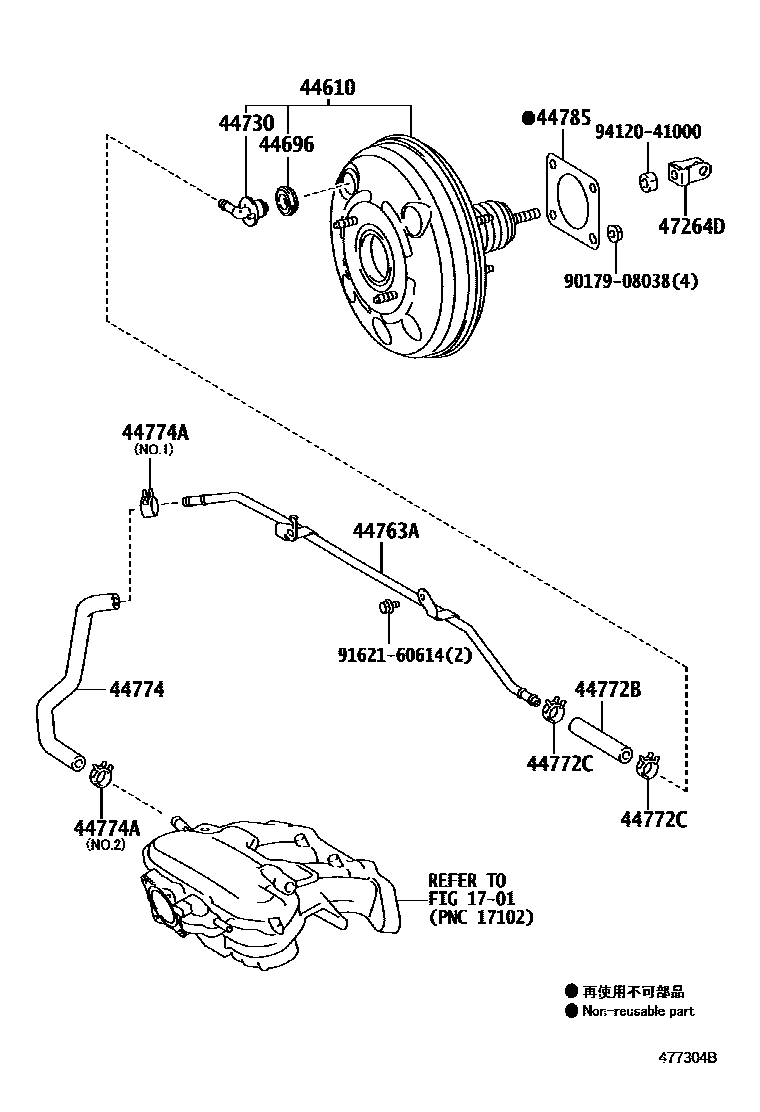

Parts diagram
1701
44610BOOSTER ASSY, BRAKE
main44610-74030i201107-201506
44696GROMMET, CHECK VALVE
main90480-24439i201107-201506
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-20170i201107-201506
44763ATUBE, HOSE TO HOSE, NO.1
main44763-74011i201107-201506
44772BHOSE, CHECK VALVE TO BRAKE BOOSTER
main44772-74020i201107-201506
44772CCLIP(FOR CHECK VALVE TO BRAKE BOOSTER HOSE)
main90467-16014i201403-201506
main96133-41500i201107-201403
44774HOSE, UNION TO CONNECTOR TUBE
main44774-74030i201107-201506
44774ACLIP(FOR UNION TO CONNECTOR TUBE HOSE)
main90467-16014i201403-201506
NO.1 & NO.2
main90467-16014i201107-201403
NO.2
main96133-41500i201107-201403
NO.1
44785GASKET, BRAKE BOOSTER
main44785-16020i201107-201506
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-68010i201107-201506
9017908038
9162160614
9412041000

14 parts on this diagram · 1 diagram in section
