RADIATOR & WATER OUTLET

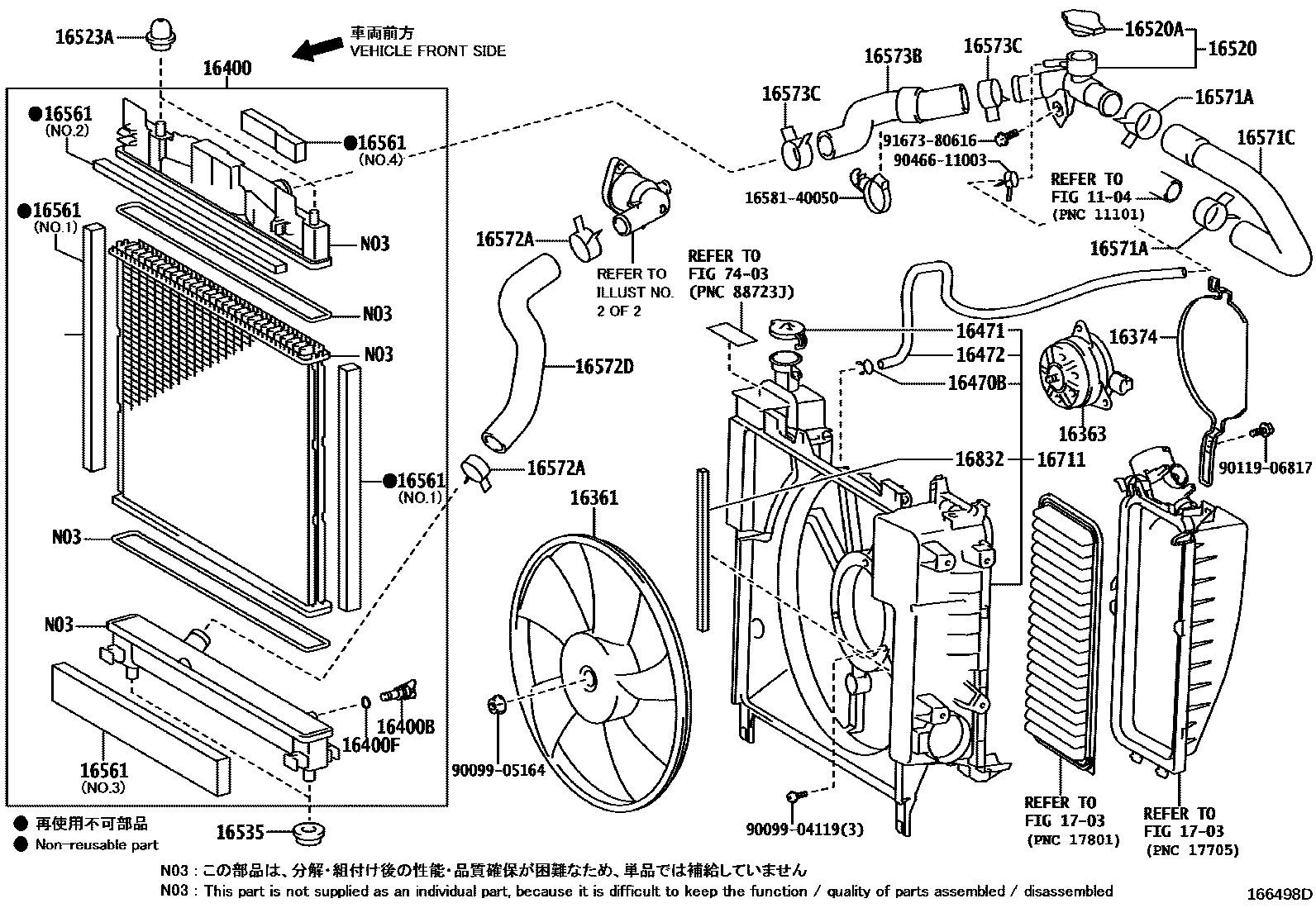

Parts diagram
1104
16361FAN
main16361-40080i201107-201507
16363MOTOR, COOLING FAN
main16363-40010i201107-201507
16374INSULATOR, COOLING FAN MOTOR
main16374-47010i201107-201507
16400RADIATOR ASSY
main16400-40220i201107-201506
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i201107-201507
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i201107-201507
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i201107-201507
16471CAP SUB-ASSY, RESERVE TANK
main16471-23030i201107-201507
16472HOSE, BREATHER
main16472-40020i201107-201507
16520FILLER ASSY, WATER
main16520-40010i201107-201507
16520ACAP SUB-ASSY, WATER FILLER
main16401-31480i201107-201507
16523ACUSHION, RADIATOR SUPPORT
main16523-21030×2i201107-201507
16535SUPPORT, RADIATOR, LOWER
main90480-22025×2i201107-201507
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-40020×2i201107-201507
NO.1
main16561-40030i201107-201507
NO.2
main16561-40040i201107-201507
NO.3
main16561-40050i201107-201507
NO.4
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main96136-43901×2i201107
16571CHOSE, RADIATOR, NO.1
main16571-47060i201107-201507
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main96136-43901×2i201107
16572DHOSE, RADIATOR, NO.2
main16572-47050i201107-201507
16573BHOSE, RADIATOR, NO.3
main16573-47030i201107-201507
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main96136-43901×2i201107-201507
16711SHROUD, FAN
main16711-40040i201107-201507
16832SEAL, FAN SHROUD
main16832-40010i201107-201507
1703
7403
1658140050CLAMP, HOSE(FOR WATER HOSE)
9009904119
9009905164
9011906817
9046611003
9167380616

31 parts on this diagram · 2 diagrams in section
