CRANKSHAFT & PISTON

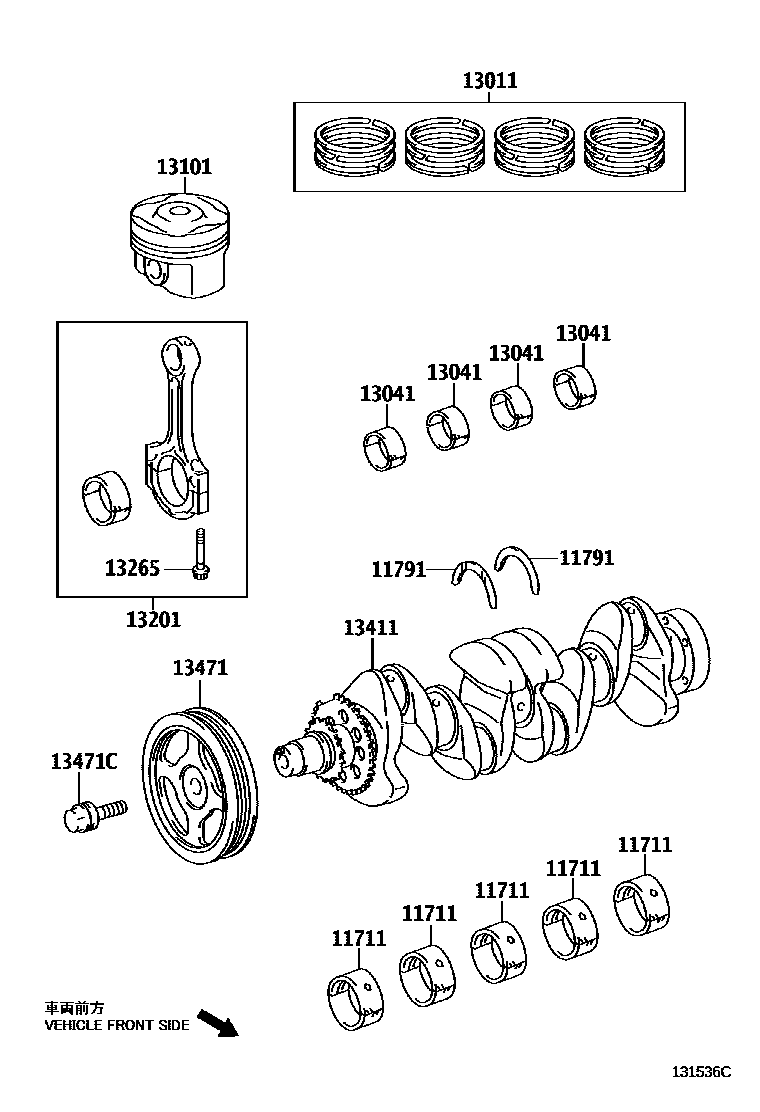

Parts diagram
11711BEARING, CRANKSHAFT
main11701-47011-02i201107-201206
MARK2,REFER REPAIR MANUAL
sub11701-47012¥3,120
main11701-47011-03i201107-201206
MARK3,REFER REPAIR MANUAL
sub11701-47012¥3,120
main11701-47011-04i201107-201206
MARK4,REFER REPAIR MANUAL
sub11701-47012¥3,120
main11701-47011-05i201107-201206
MARK5,REFER REPAIR MANUAL
sub11701-47012¥3,120
main11701-47012-02i201206-201506
MARK2,REFER REPAIR MANUAL
sub11701-47013¥2,600
main11701-47012-03i201206-201506
MARK3,REFER REPAIR MANUAL
sub11701-47013¥2,600
main11701-47012-04i201206-201506
MARK4,REFER REPAIR MANUAL
sub11701-47013¥2,600
main11701-47012-05i201206-201506
MARK5,REFER REPAIR MANUAL
sub11701-47013¥2,600
11791WASHER, CRANKSHAFT THRUST, UPPER
main11791-47010i¥2,790201107-201506
STD
13011RING SET, PISTON
main13011-47030i¥15,500201107-201109
STD
sub13011-47031¥15,500
main13011-47031i¥15,500201109-201301
STD
main13011-47032i¥15,500201301-201309
STD
sub13011-47033¥9,800
main13011-47033i¥9,800201309-201506
STD
13041BEARING, CONNECTING ROD
main13041-47010-01i201107-201208
MARK1,REFER REPAIR MANUAL
sub13041-47011¥1,670
main13041-47010-02i201107-201208
MARK2,REFER REPAIR MANUAL
sub13041-47011¥1,670
main13041-47010-03i201107-201208
MARK3,REFER REPAIR MANUAL
sub13041-47011¥1,670
main13041-47011-01i201208-201506
MARK1,REFER REPAIR MANUAL
sub13041-47012¥1,260
main13041-47011-02i201208-201506
MARK2,REFER REPAIR MANUAL
sub13041-47012¥1,260
main13041-47011-03i201208-201506
MARK3,REFER REPAIR MANUAL
sub13041-47012¥1,260
13101PISTON SUB-ASSY, W/PIN
main13101-47020i¥6,000201107-201203
STD
sub13101-47021¥6,000
main13101-47021i¥6,000201203-201301
STD
main13101-47022i¥6,000201301-201408
STD
main13101-47110i¥3,710201408-201506
STD
13201ROD SUB-ASSY, CONNECTING
main13201-49085i¥10,100201107-201208
sub13201-49086¥10,100
main13201-49086i¥10,100201208-201506
sub13201-49087¥6,300
13265BOLT, CONNECTING ROD
main13265-21020i¥300201107-201506
13411CRANKSHAFT
main13401-47011i¥47,800201107-201506
13471PULLEY, CRANKSHAFT
main13470-47060i¥20,300201107-201506
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90119-12345i¥240201107-201506

10 parts on this diagram · 1 diagram in section
