FRONT STEERING GEAR & LINK

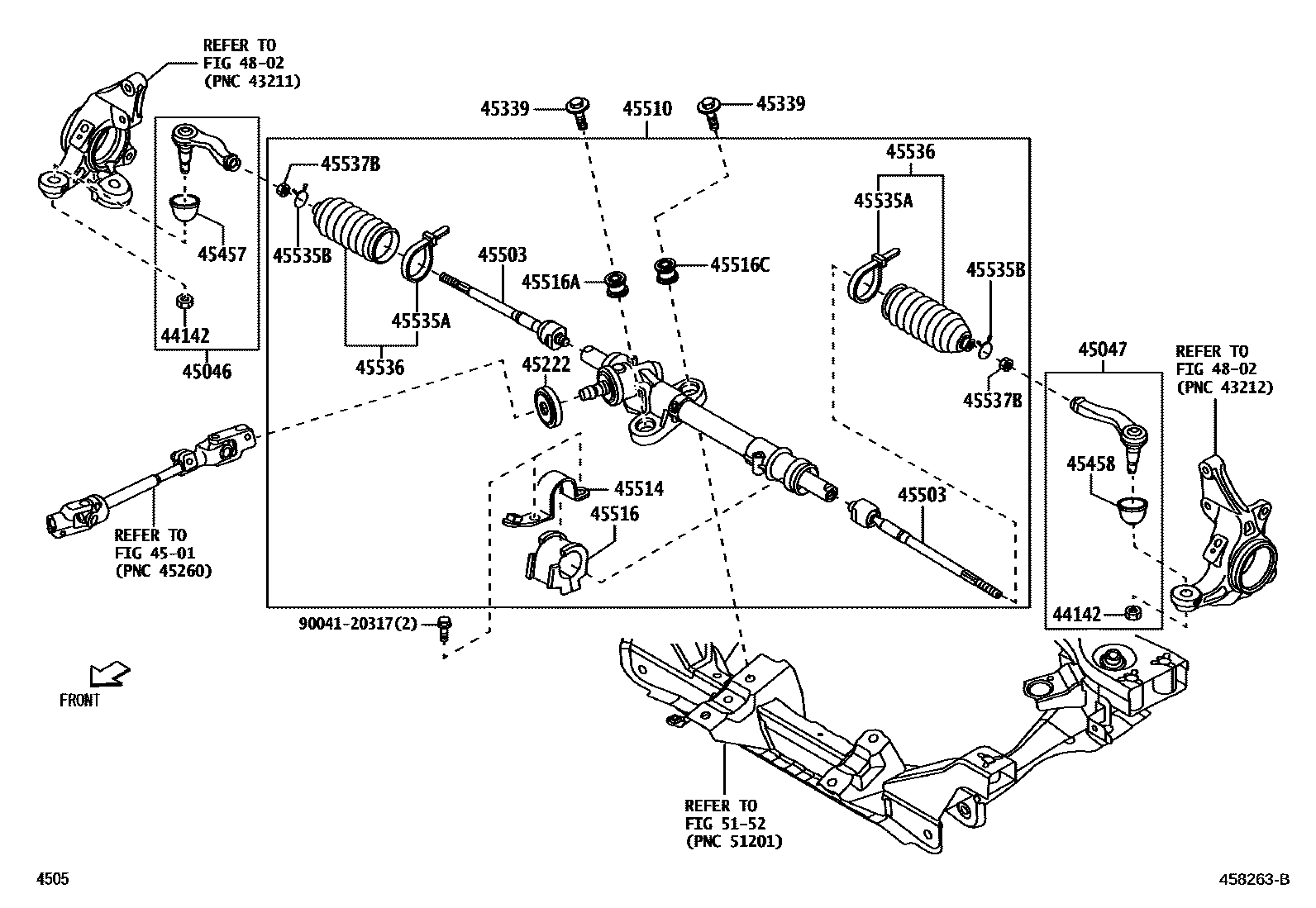

Parts diagram
44142NUT, LOCK
main90041-78058i202112
4501
45046END SUB-ASSY, TIE ROD, RH
main45047-B9440i202112
45047END SUB-ASSY, TIE ROD, LH
main45046-B9470i202112
45222COVER, STEERING GEAR DUST
main45222-B5060i202112
45339BOLT, STEERING GEAR HOUSING
main90041-20183i202112
45457SEAL, STEERING LINK DUST, RH
main45479-87508i202112
45458SEAL, STEERING LINK DUST, LH
main45479-87508i202112
45503END SUB-ASSY, STEERING RACK
main45503-B5050i202112
45510GEAR ASSY, STEERING
main45502-B5060i202112
45514BRACKET, STEERING RACK HOUSING, NO.1
main45515-B5020i202112
45516GROMMET, STEERING RACK HOUSING, NO.1
main45517-B5010i202112
45516ABUSH, STEERING RACK HOUSING, NO.1
main45516-B5020i202112
45516CBUSH, STEERING RACK HOUSING, NO.2
main45516-B5030i202112
45535ACLAMP(FOR STEERING RACK BOOT)
main45538-B5010i202112
45535BCLIP(FOR STEERING RACK BOOT)
main45537-B5010i202112
45536BOOT, STEERING RACK, NO.2
main45535-B9110i202112
45537BNUT, RACK END LOCK
main90041-70398i202112
4802
5152
9004120317

21 parts on this diagram · 1 diagram in section
