RADIATOR & WATER OUTLET

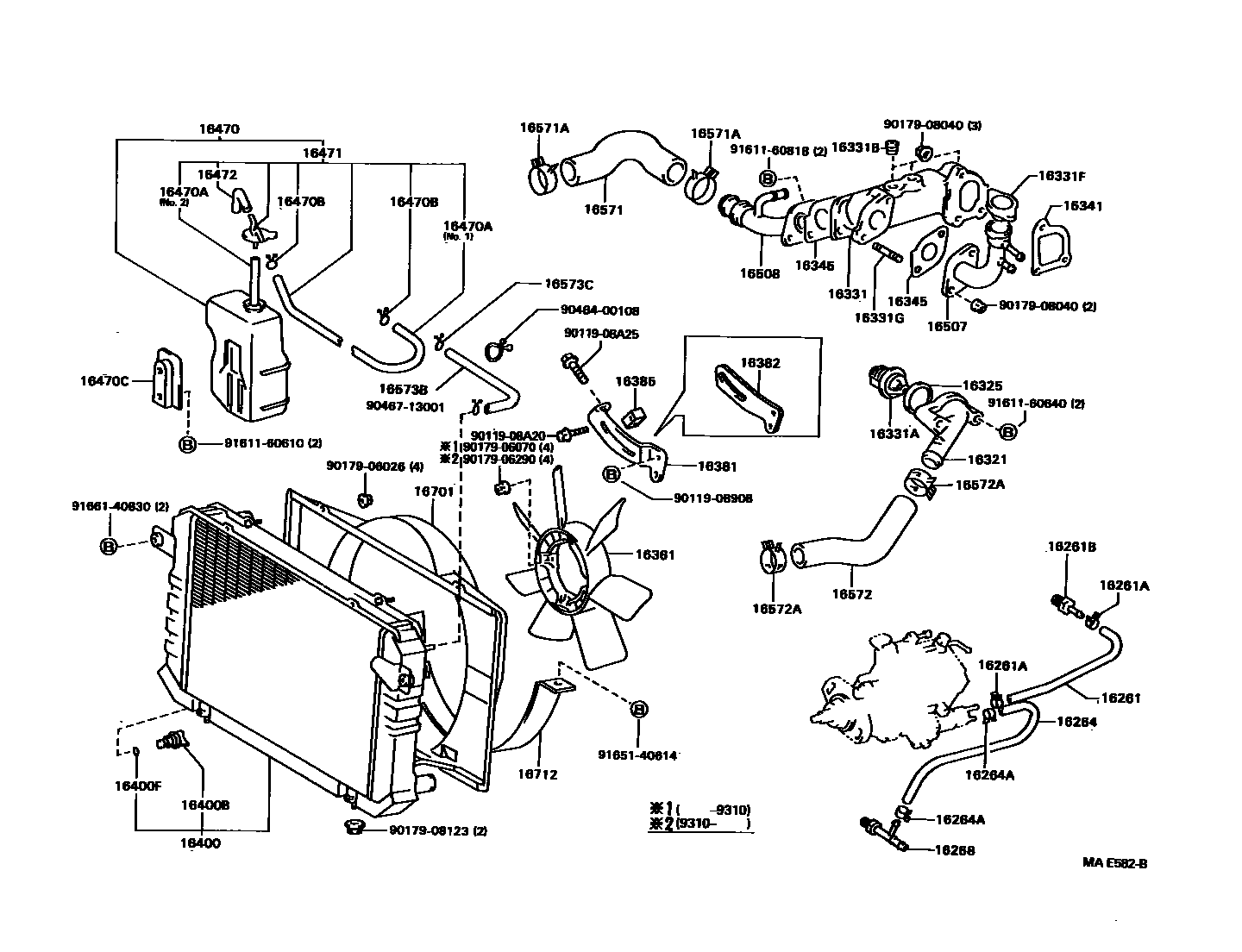

Parts diagram
16261HOSE, WATER BY-PASS
main16261-64020i199105-199409
main99555-00160i198907-199105
main99555-00200i199105-199511
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90467-11009×2i198907-199511
main90467-15022×2i199105-199409
16261BUNION(FOR WATER BY-PASS HOSE)
main90404-53059i199105-199409
16264HOSE, WATER BY-PASS, NO.2
main16261-13060i198907-199105
main16264-64010i199105-199409
main99555-00200i199105-199511
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90467-11009×2i198907-199511
main90467-15022×2i199105-199409
16268PIPE, WATER BY-PASS, NO.1
main16268-13050i198907-199105
main16268-64050i199105-199409
16321INLET, WATER
main16321-64040i199105-199409
16325GASKET, WATER INLET HOUSING, NO.1
main16325-63010i199105-199301
main16325-63011i199301-199409
16331OUTLET, WATER
main16331-13070i198907-199511
main16331-64050i199105-199409
16331ATHERMOSTAT
main90916-03046i199105-199409
main90916-03078i198907-199511
main90916-03083i198907-199511
16331BPLUG(FOR WATER OUTLET)
main90345-53030×3i199105-199409
16331FCAP SUB-ASSY(FOR WATER OUTLET)
main16401-64500i199105-199409
16331GBOLT, STUD(FOR WATER INLET)
main92122-60816×2i199105-199409
16341GASKET, WATER OUTLET
main16341-13011i198907-198912
main16341-13040i198912-199511
main16341-64020i199105-199110
main16341-64021i199110-199409
16345GASKET, WATER OUTLET PIPE
main16345-64030×2i199105-199409
16361FAN
main16361-38010i199105-199511
main16361-41050i198907-199105
16381BAR, FAN BELT ADJUSTING
main16381-13020i199105-199511
main16381-24011i198907-199511
main16381-64030i199105-199409
16382LOCK, FAN BELT ADJUSTING
main16382-64010i199105-199409
16385SLIDER, FAN BELT ADJUSTING
main16385-64011i199105-199409
16400RADIATOR ASSY
main16400-13490i198907-199105
main16400-13540i199105-199511
main16400-13550i199105-199511
main16400-64660i199105-199409
main16400-64670i199105-199208
main16400-64671i199208-199409
16400BPLUG, RADIATOR DRAIN COCK
main16417-24200i199105-199409
main90910-09054i198907-199511
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-24200i199105-199409
main96711-19007i198907-199511
16470TANK ASSY, RADIATOR RESERVE
main16470-24012i198907-199511
main16470-64140i199105-199409
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main90099-33534i199303-199409
main90445-12078i199303-199409
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085×2i198907-199511
16470CBRACKET(FOR RADIATOR RESERVE TANK)
main16611-12020i198907-199511
16471CAP SUB-ASSY, RESERVE TANK
main16405-13080i198907-199511
main16471-64040i199105-199409
16472HOSE, BREATHER
main85338-30010i198907-199511
main85338-70100i199105-199409
16507PIPE SUB-ASSY, RADIATOR
main16507-64020i199105-199409
16508PIPE SUB-ASSY, RADIATOR, NO.2
main16508-64040i199105-199409
16571HOSE, RADIATOR, INLET
main16571-13220i198907-199105
main16571-13240i199105-199511
main16571-64170i199105-199409
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-31001×2i198907-199211
main90467-31003×2i199211-199511
main90467-37001×2i199105-199303
16572HOSE, RADIATOR, OUTLET
main16572-13150i199105-199511
main16572-13200i198907-199105
main16572-13230i199105-199511
main16572-64210i199105-199409
main16573-13030i199105-199511
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90467-37001i199303-199511
main90467-37002i198907-199511
WATER PUMP SIDE
16573BHOSE, RADIATOR, NO.3
main99555-10320i199105-199409
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main90467-13001×2i199105-199409
16701SHROUD SUB-ASSY, FAN
main16701-13010i198907-199303
main16711-13320i199303-199511
main16711-64320i199105-199409
16712SHROUD, FAN, NO.2
main16702-13010i198907-199511
main16712-64160i199105-199409
9011908908
9011908A20
9011908A25
9017906026
9017906070
9017906290
9017908040
9017908123
9046400108
9046713001
9161160610
9161160640
9161160818
9165140614
9166140830

53 parts on this diagram · 3 diagrams in section
