CRANKSHAFT & PISTON

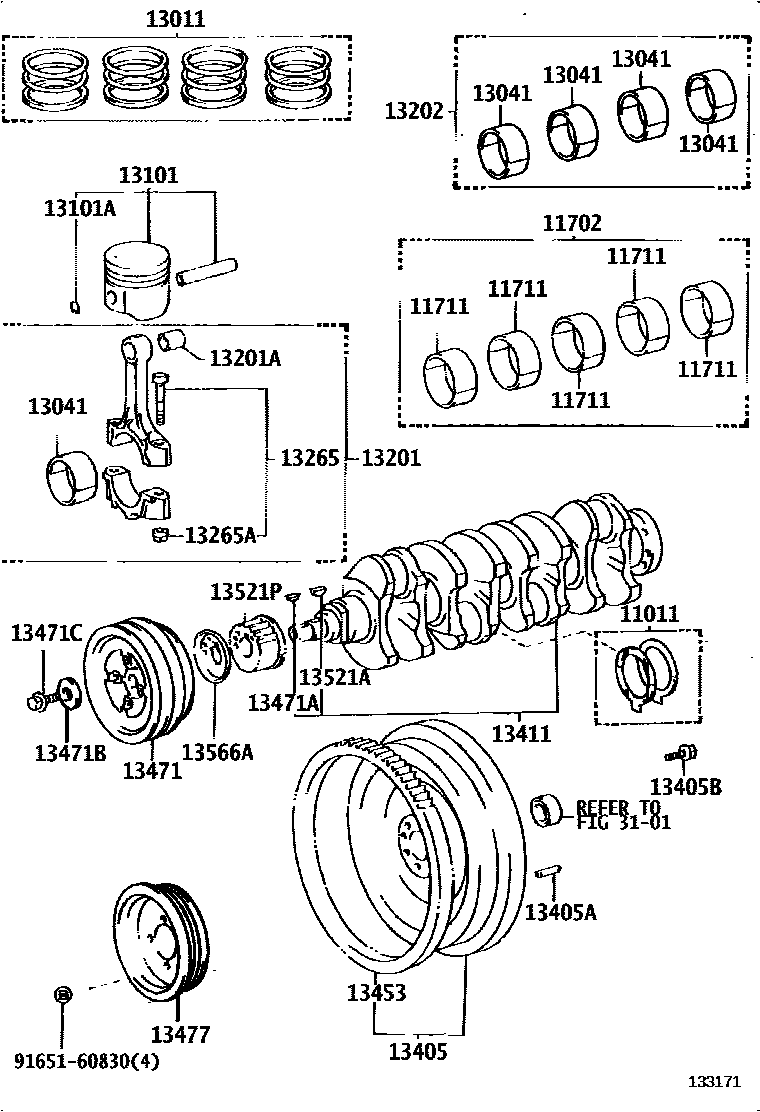

Parts diagram
11011WASHER SET, CRANKSHAFT THRUST
main11011-11010i199505-199511
main11011-22011i198907-199505
main11011-64010i199105-199409
main11012-22011i198907-199511
main11012-64010i199105-199409
main11013-22011i198907-199511
main11013-64010i199105-199409
11702BEARING SET, CRANKSHAFT
main11704-13011i198907-199511
main11704-64040i199105-199409
main11705-13011i198907-199511
11711BEARING, CRANKSHAFT
main11701-13011-03×5i198907-199511
MARK 3
main11701-13011-04×5i198907-199511
MARK 4
main11701-13011-05×5i198907-199511
MARK 5
main11701-13011-06×5i198907-199511
MARK 6
main11701-13011-07×5i198907-199511
MARK 7
main11701-64040-01×5i199105-199409
MARK 1
main11701-64040-02×5i199105-199409
MARK 2
main11701-64040-03×5i199105-199409
MARK 3
13011RING SET, PISTON
main13011-13090i198907-199511
main13011-64190i199105-199209
main13011-64191i199209-199310
main13011-64212i199310-199409
main13013-13090i198907-199511
main13013-64190i199105-199209
main13013-64191i199209-199310
main13013-64212i199310-199409
13041BEARING, CONNECTING ROD
main13041-13040-03×4i198907-199511
MARK 3
main13041-13040-04×4i198907-199511
MARK 4
main13041-13040-05×4i198907-199511
MARK 5
main13041-13040-06×4i198907-199511
MARK 6
main13041-13040-07×4i198907-199511
MARK 7
main13041-64041-01×4i199105-199409
MARK 1
main13041-64041-02×4i199105-199409
MARK 2
main13041-64041-03×4i199105-199409
MARK 3
13101PISTON SUB-ASSY, W/PIN
main13101-13030-01×4i198907-199511
main13101-13030-02×4i198907-199511
main13101-13030-03×4i198907-199511
main13101-64110-01×4i199105-199209
main13101-64110-02×4i199105-199209
main13101-64110-03×4i199105-199209
main13101-64111-01×4i199209-199409
main13101-64111-02×4i199209-199409
main13101-64111-03×4i199209-199409
main13103-13030×4i198907-199511
main13103-64110×4i199105-199209
main13103-64111×4i199209-199409
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90521-21088×8i198907-199511
main90521-29003×8i199105-199409
13201ROD SUB-ASSY, CONNECTING
main13201-13010×4i198907-199511
main13201-69076×4i199212-199409
main13201-69115×4i199105-199212
13201ABUSH(FOR CONNECTING ROD SMALL END)
main90999-73070×4i198907-199511
main90999-73102×4i199105-199409
13202BEARING SET, CONNECTING ROD
main13204-13040i198907-199511
main13204-64041i199105-199409
main13205-13040i198907-199511
main13206-13040i198907-199511
13265BOLT, CONNECTING ROD
main13265-49015×8i199212-199409
main13265-70020×8i198907-199511
13265ANUT, HEXAGON(FOR CONNECTING ROD BOLT)
main90179-09006×8i198907-199511
main90179-10042×8i199105-199409
13405FLYWHEEL SUB-ASSY
main13405-29125i198907-199511
main13405-64040i199105-199409
13405APIN, STRAIGHT(FOR FLYWHEEL)
main90250-08054×3i199105-199409
main90250-08120×3i198907-199511
13405BBOLT, FLYWHEEL SETTING
main90105-10045×8i199105-199409
main90913-01005×6i198907-199511
13411CRANKSHAFT
main13411-13900i198907-199511
main13411-64901i199105-199409
13453GEAR, FLYWHEEL RING
main13453-10010i198907-199511
main13453-64011i199105-199409
13471PULLEY, CRANKSHAFT
main13408-13010i198907-199511
main13408-64080i199105-199310
main13408-64110i199310-199409
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main90280-05005i199204-199511
main90280-05010i198907-199204
main95161-20516i199105-199205
main95161-30516i199206-199409
13471BWASHER, PLATE(FOR CRANKSHAFT PULLEY SET)
main90201-14030i199105-199409
main90209-13003i198907-199511
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90105-12051i198907-199511
main90105-14089i199105-199409
13477PULLEY, CRANKSHAFT, NO.2
main44319-27010i199105-199310
main44319-27020i199105-199511
main88451-27020i198907-199105
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
main13521-13020i198907-199511
13521AKEY(FOR CRANKSHAFT TIMING GEAR)
main90280-05005i199204-199511
main90280-05010i198907-199204
main95161-20622i199105-199206
main95161-30622i199206-199409
13521PPULLEY, CRANKSHAFT TIMING
main13521-64011i199105-199409
13566AGUIDE, TIMING BELT
main13566-64011i199105-199409
3101
9165160830

28 parts on this diagram · 2 diagrams in section
