VENTILATION HOSE

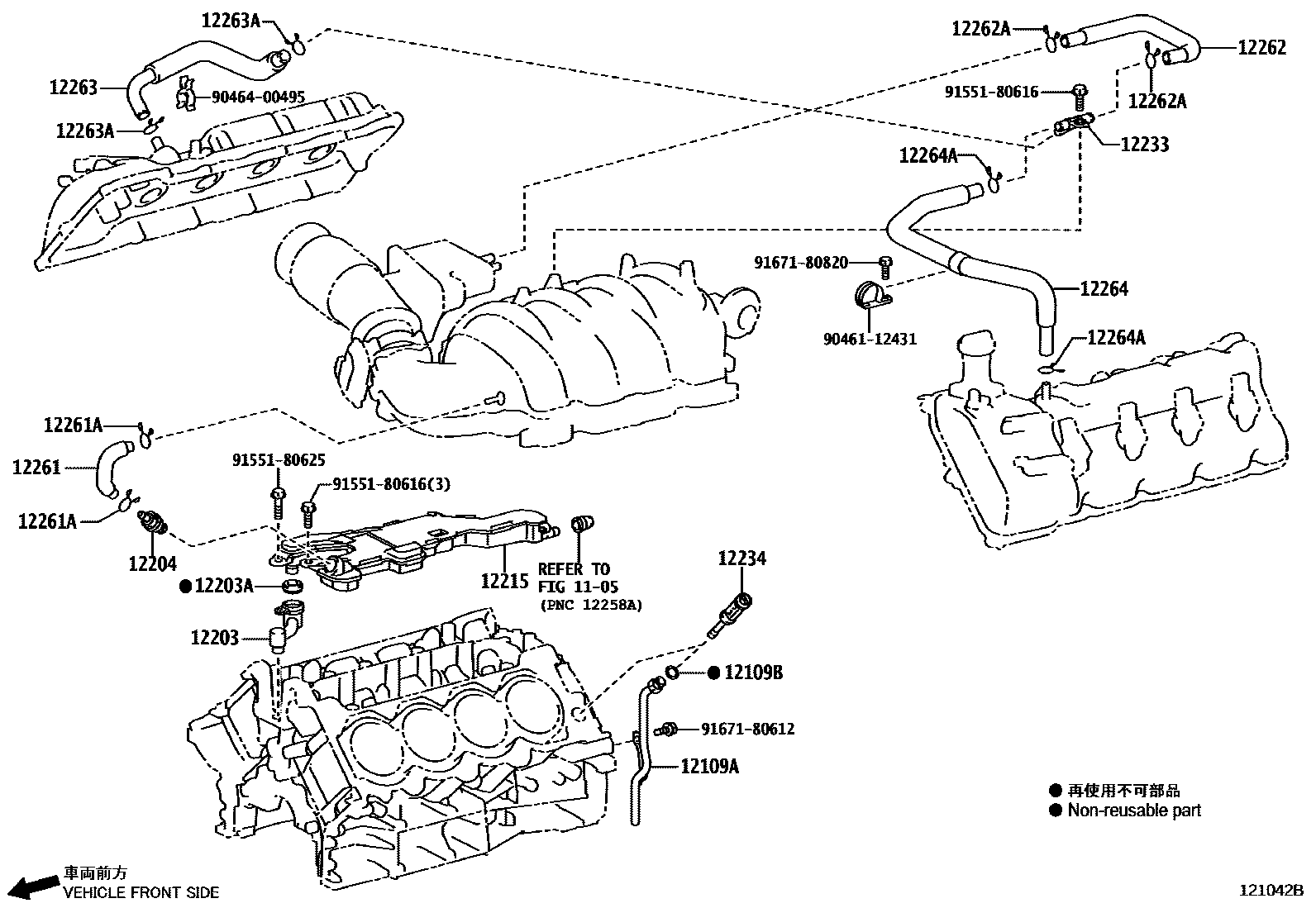

Parts diagram
1105
12109APIPE SUB-ASSY, OIL DRAIN
main12109-38050i201509
12109BRING, O(FOR OIL DRAIN PIPE)
main96723-19010i201509
12203PIPE SUB-ASSY, VENTILATION
main12203-38010i201509
12203AGASKET(FOR VENTILATION PIPE)
main12273-38020i201509
12204VALVE SUB-ASSY, VENTILATION
main12204-38010i201509
12215SEPARATOR, CASE
main12215-38010i201509
12233CONNECTOR, VENTILATION NO.1
main12233-38010i201509
12234CONNECTOR, VENTILATION NO.2
main12233-38050i201509
12261HOSE, VENTILATION
main12261-38020i201509
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-14017i201509
12262HOSE, VENTILATION, NO.2
main12262-38050i201509
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-19003i201509
12263HOSE, VENTILATION, NO.3
main12263-38010i201509
12263ACLIP(FOR VENTILATION HOSE)
main90467-19003i201509
12264HOSE, VENTILATION, NO.4
main12262-38020i201509
12264ACLIP(FOR VENTILATION HOSE)
main90467-19003i201509
9046112431
9046400495
9155180616
9155180625
9167180612
9167180820

23 parts on this diagram · 1 diagram in section
