REAR DISC BRAKE CALIPER & DUST COVER

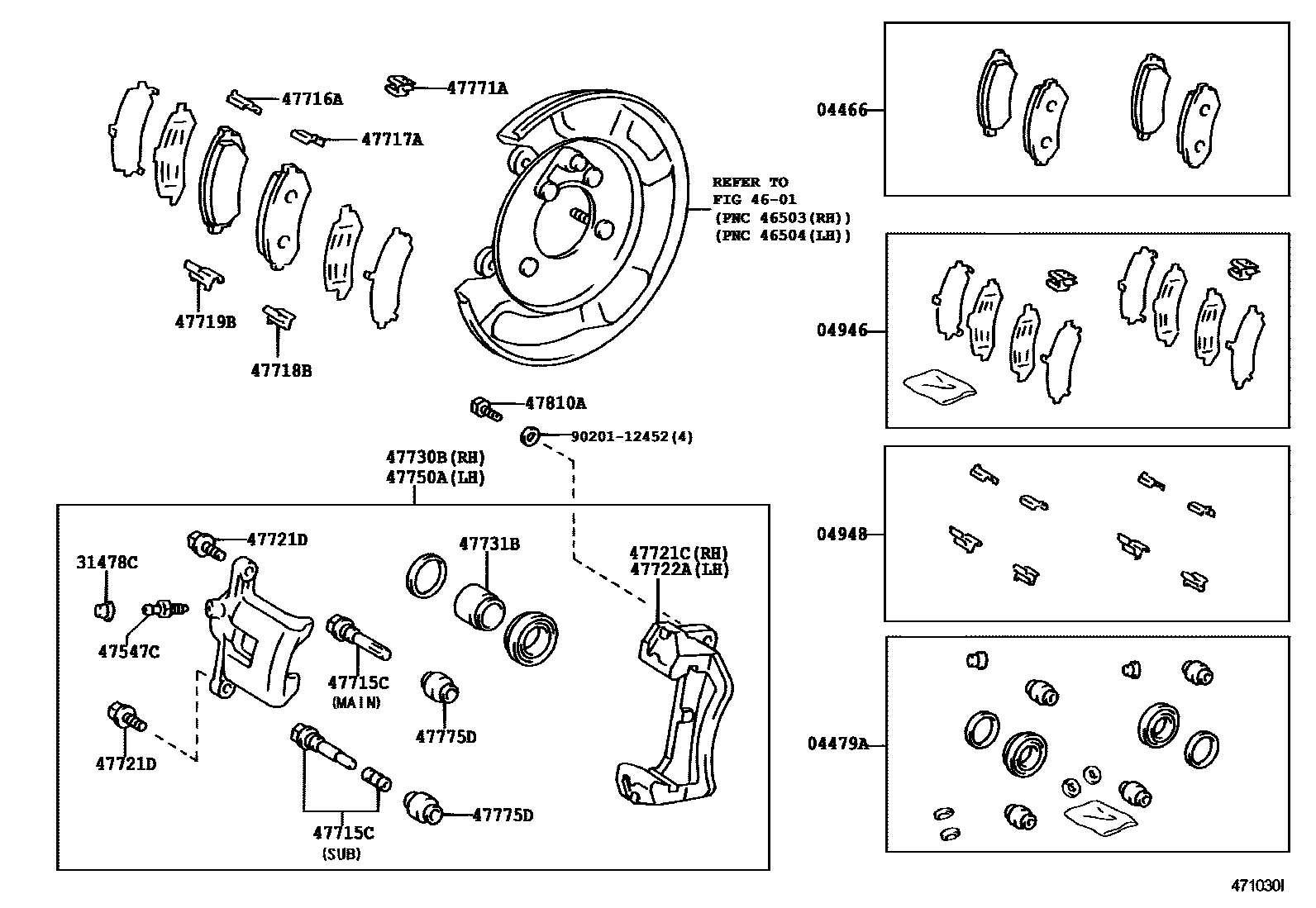

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-60070i199801-200208
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-60060i199801-200208
main04479-60090i200212-200408
main04479-60250i200408-200505
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-60030i199801-200011
main04946-60031i200505-200708
main04946-60060i200408-200505
04948FITTING KIT, DISC BRAKE, REAR
main04948-60010i200505-200708
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010×2i200505
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-12030×2i200505
47715CPIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
main47715-60010×2i200505
main47715-60020×2i200505
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47716-22060×2i199801-200208
47717APLATE, PAD SUPPORT, NO.2(FOR REAR DISC BRAKE)
main47717-22050×2i199801-200208
47718BPLATE, PAD SUPPORT, NO.3(FOR REAR DISK BRAKE)
main47718-22040×2i199801-200208
47719BPLATE, PAD SUPPORT, NO.4(FOR REAR DISK BRAKE)
main47719-22040×2i200208-200505
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-60030i199801-199904
main47721-60031i199904-200208
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90105-08304×4i199801-200208
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47721-60030i199801-199904
main47721-60031i199904-200208
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-60100i199801-199904
main47730-60101i199904-200208
47731BPISTON, REAR DISC BRAKE
main47731-60070×2i199801-200208
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-60100i199801-199904
main47750-60101i199904-200208
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47771-22070×2i199801-200208
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-30040×4i199801-200208
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90101-12167×4i199801-200208
9020112452

22 parts on this diagram · 2 diagrams in section
