CAMSHAFT & VALVE

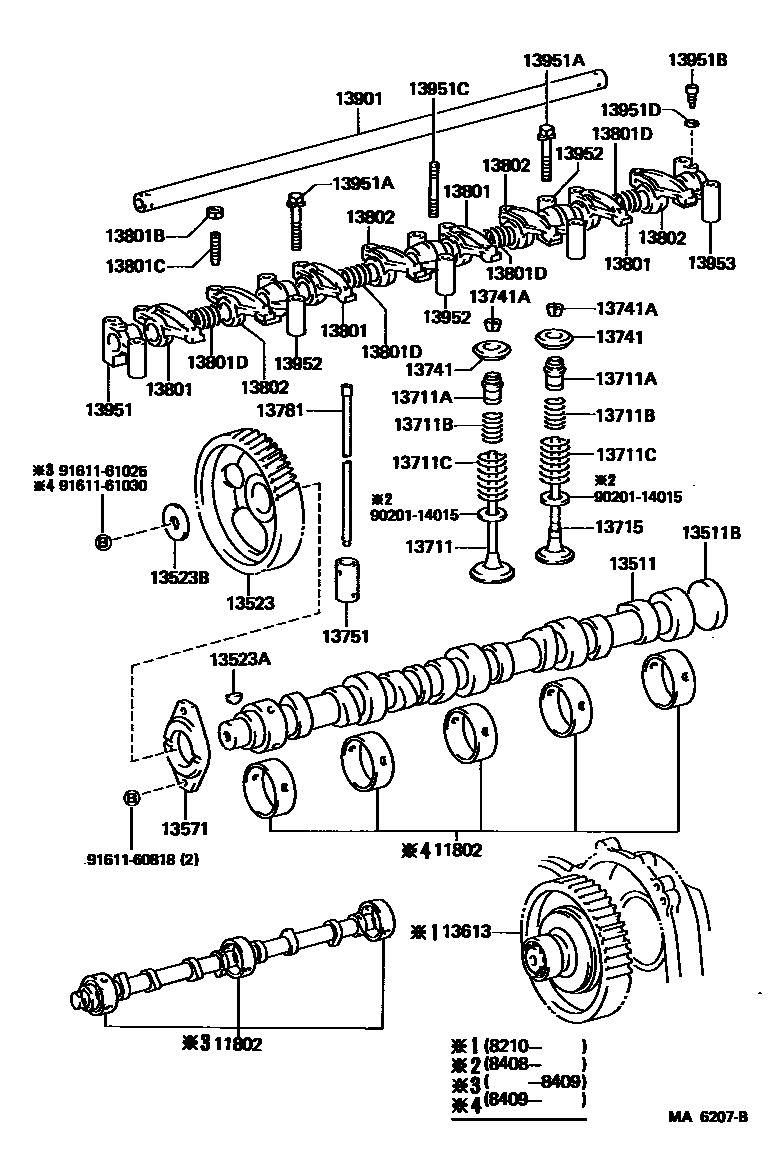

Parts diagram
11802BEARING SET, CAMSHAFT
main11802-56011i198008-198409
STD
main11802-56020i198409-198606
main11802-56021i198606-198608
main11802-60011i198008-198410
STD
main11802-61010i198410-198708
main11802-68010i198210-198411
STD
main11802-68011i198411-198708
main11803-68010i198210-198411
U/S 0.125
main11803-68011i198411-198708
main11804-60021i198008-198410
U/S 0.25
main11804-61010i198410-198708
main11804-68010i198210-198411
U/S 0.250
main11804-68011i198411-198708
main11805-60021i198008-198410
U/S 0.50
main11805-61010i198410-198708
13511CAMSHAFT
main13511-56010i198008-198409
main13511-56030i198409-198608
main13511-60060i198008-198708
main13511-68010i198210-198708
main13511-68020i198510-198708
13511BPLUG, EXPANSION(FOR CAMSHAFT)
main90331-48010i198008-198708
main90331-51032i198008-198409
OD=51
main90331-55001i198210-198708
OD=55
main90331-56001i198409-198608
OD=56
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13523-56030i198008-198409
N=44
main13523-56040i198409-198608
main13523-60030i198008-198411
main13523-61010i198411-198708
main13523-68010i198210-198708
13523AKEY, WOODRUFF(FOR TIMING GEAR)
main90280-05010i198008-198609
main95161-10519i198609-198708
13523BWASHER, PLATE(FOR TIMING GEAR)
main90201-10227i198008-198608
main90201-12006i198210-198708
13571PLATE, CAMSHAFT THRUST
main13571-56010i198008-198409
main13571-56020i198409-198608
main13571-60010i198008-198010
main13571-61010i198010-198708
main13571-68010i198210-198708
13613GEAR, INJECTION PUMP DRIVE
main22407-56010i198210-198409
main22407-56020i198409-198608
13711VALVE, INTAKE
main13711-58010×4i198008-198608
main13711-60021×6i198008-198411
main13711-61020×6i198411-198708
main13711-68010×6i198210-198708
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90913-02048×12i198008-198708
main90913-02050×12i198210-198708
main90913-02051×8i198008-198608
13711BSPRING, COMPRESSION(FOR INNER)
main90501-23018×8i198008-198608
main90501-26017×12i198210-198708
main90501-45342×12i198008-198708
13711CSPRING, COMPRESSION(FOR OUTER)
main90501-42006×12i198210-198708
main90501-47003×8i198008-198608
13715VALVE, EXHAUST
main13715-58010×4i198008-198410
main13715-58011×4i198410-198608
main13715-60032×6i198008-198411
main13715-61040×6i198411-198708
main13715-68010×6i198210-198708
main13715-68020×6i198510-198708
13741RETAINER, VALVE SPRING
main13741-56020×8i198008-198409
main13741-56021×8i198409-198608
main13741-60030×6i198411-198708
INTAKE
main13741-61010×6i198411-198708
EXHAUST
main13741-68010×12i198210-198708
13741ALOCK, VALVE SPRING RETAINER
main90913-03005×12i198411-198708
EXHAUST
main90913-03012×24i198008-198411
main90913-03018×24i198210-198708
main90913-03019×16i198008-198608
13751LIFTER, VALVE
main13751-47011×12i198210-198708
STD
main13751-56011×8i198008-198305
main13751-56012×8i198305-198409
main13751-56020×8i198409-198608
main13751-61010×12i198008-198411
STD
main13751-61020×12i198411-198708
main13755-47011×12i198210-198708
O/S 0.05
main13755-61010×12i198008-198411
O/S 0.05
main13755-61020×12i198411-198708
13781ROD, VALVE PUSH
main13781-31011×8i198008-198409
main13781-56010×8i198409-198608
main13781-61010×12i198008-198411
main13781-61020×12i198411-198708
main13781-68010×12i198210-198708
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13811-56020×4i198008-198409
main13811-56030×4i198409-198608
main13811-61021×6i198008-198411
main13811-61030×6i198411-198708
main13811-68010×12i198210-198403
main13811-68011×12i198403-198708
main13811-68020×12i198510-198708
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90041-70001×8i198409-198604
main90170-08005×12i198411-198708
main90170-08022×8i198604-198608
main90170-08094×12i198403-198505
main90170-10014×12i198008-198411
main90170-10074×8i198403-198409
13801CSCREW, VALVE ADJUSTING
main90913-05007×12i198008-198403
main90913-05020×12i198403-198708
main90913-05021×8i198409-198608
13801DSPRING, COMPRESSION(FOR ROCKER ARM)
main90501-14087×5i198411-198708
main90501-16163×6i198008-198708
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13812-56020×4i198008-198409
main13812-56030×4i198409-198608
main13812-61021×6i198008-198411
main13812-61030×6i198411-198708
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-56020i198008-198608
main13901-61011i198008-198411
main13901-61020i198411-198708
main13901-68010i198210-198708
13951SUPPORT, VALVE ROCKER, NO.1
main13951-56010i198008-198608
main13951-61012×5i198008-198708
main13951-68010i198210-198708
13951ABOLT(FOR ROCKER SUPPORT SET)
main90910-01006i198509-198708
*10-1.25PX74-20
main90910-01012i198509-198708
*10-1.25PX72-20
main91611-60855×5i198008-198608
*8-1.25PX55-30
main91611-60860×14i198210-198708
*8-1.25PX60-30
main91611-60865×5i198008-198608
*8-1.25PX65-30
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main13958-56010×2i198409-198608
main90149-60001×2i198008-198409
main91611-60816×2i198210-198708
*8-1.25PX16-16
13951CBOLT, STUD(FOR ROCKER SUPPORT)
main13994-61010×4i198008-198411
main13994-61020×4i198411-198708
main90116-08123×4i198008-198608
L=84,S=9&29
main92112-60828×4i198210-198708
L=38,S=10&16
13951DWASHER, SEAL(FOR HEAD COVER SET)
main90201-06177×2i198008-198608
13952SUPPORT, VALVE ROCKER, NO.2
main13952-56010×3i198008-198608
main13952-61012i198008-198708
main13952-68010×2i198210-198708
13953SUPPORT, VALVE ROCKER, NO.3
main13953-56010i198008-198608
main13953-68010×2i198210-198708
9020114015
9161160818
9161161025
9161161030

34 parts on this diagram · 3 diagrams in section
