REAR SEAT & SEAT TRACK

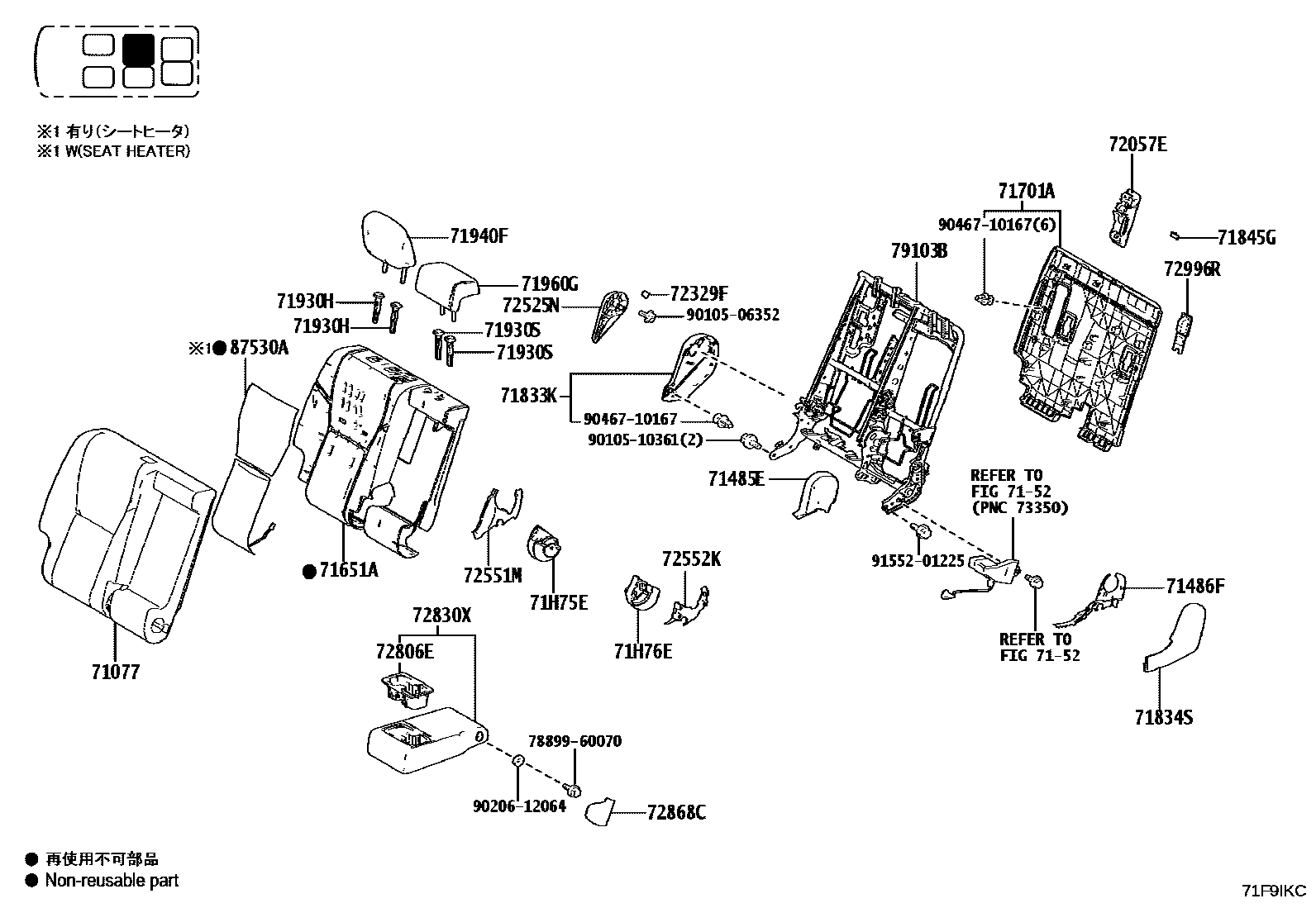

Parts diagram
71077COVER SUB-ASSY, REAR NO.1 SEATBACK, RH
main71077-60Z60-B4supersedes 71077-60Z01-B3i202405-202411
main71077-60Z60-C4supersedes 71077-60Z01-C3i202405-202411
main71077-60Z61-B4supersedes 71077-60Z01-B3i202411
main71077-60Z61-C4supersedes 71077-60Z01-C3i202411
main71077-6A690-B0supersedes 71077-60Z01-B3i202405-202411
main71077-6A690-C0supersedes 71077-60Z01-C3i202405-202411
main71077-6A690-E0supersedes 71077-60Z01-E3i202405-202411
main71077-6A691-B0supersedes 71077-60Z01-B3i202411
main71077-6A691-C0supersedes 71077-60Z01-C3i202411
main71077-6A691-E0supersedes 71077-60Z01-E3i202411
71485ECOVER, REAR SEAT HINGE
main71485-60130-C0i202405
BLACK,TRIM1#,2#,4#
71486FCOVER, REAR SEAT HINGE, LH
main71486-60110-C0i202405
BLACK,TRIM1#,2#,4#
7152
71651APAD, REAR NO.1 SEATBACK, RH
main71507-60350supersedes 71651-60750i202405
71701ABOARD SUB-ASSY, REAR SEATBACK, RH
main71701-60350i202405
71833KCOVER, NO.1 SEAT RECLINING, NO.1 RH OUTER
main71833-60360-C0i202405
BLACK,TRIM1#,2#,4#
71834SCOVER, REAR SEAT RECLINING, NO.1 LH
main71834-60360-C0i202405
BLACK,TRIM1#,2#,4#
71845GCAP, REAR SEAT COVER, RH
main71845-60040-C0i202405
BLACK,TRIM1#,2#,4#
71930HSUPPORT ASSY, NO.1 SEAT HEADREST, RH
main71930-28050-C0i202405
main71931-28060-C0i202405
71930SSUPPORT ASSY, REAR NO.1 SEAT HEADREST, CENTER
main71930-28050-C0×2i202405
71940FHEADREST ASSY, NO.1 SEAT, RH
main71940-60D50-B2i202405
DK.GRAY,TRIM1#
main71940-60D50-C2i202405
BLACK,TRIM2#
main71940-60D40-B3i202405
main71940-60D40-B4i202405
main71940-60D40-C3i202405
main71940-60D40-C4i202405
main71940-60D40-E1supersedes 71940-60D50-E1i202405
71960GHEADREST ASSY, REAR NO.1 SEAT, CENTER
main71960-60A30-C0i202405-202411
BLACK,TRIM1#,2#,4#
main71960-60A31-C1i202411
BLACK,TRIM1#,2#,4#
71H75ECOVER, RECLINING ADJUSTER INSIDE, RH(FOR REAR NO.1 RH SEAT)
main71875-60310i202405
71H76ECOVER, RECLINING ADJUSTER INSIDE, LH(FOR REAR NO.1 RH SEAT)
main71876-60380i202405
72057ELEVER SUB-ASSY, REAR SEAT LOCK CONTROL, RH NO.1
main72057-60230-C0i202405
BLACK,TRIM1#,2#,4#
72329FCOVER, REAR SEAT ADJUSTER BOLT
main72329-60140-C0i202405
BLACK,TRIM1#,2#,4#
72525NHANDLE, NO.1 SEAT RECLINING ADJUSTER RELEASE, RH
main72525-60160-C0i202405
BLACK,TRIM1#,2#,4#
72551MCOVER, RECLINING HINGE, RH NO.1(FOR RH SEAT)
main72551-60190-C0i202405
BLACK,TRIM1#,2#,4#
72552KCOVER, RECLINING HINGE, LH NO.1(FOR RH SEAT)
main72552-60170-C0i202405
BLACK,TRIM1#,2#,4#
72806EHOLDER SUB-ASSY, REAR SEAT CENTER ARMREST CUP
main72806-78010-C0i202405
BLACK,TRIM1#,2#,4#
72830XARMREST ASSY, REAR SEAT, CENTER
main72830-60G30-C1i202405
BLACK/OLIVE,TRIM12,13,20,21
main72830-60G30-C2i202405
BLACK/LT.GRAY,TRIM10,11,20,21
main72830-60G40-C1i202405
main72830-60G40-C2supersedes 72830-60G30-C3i202405
72868CCOVER, CENTER ARMREST HINGE, RH
main72868-60030-C0i202405
BLACK,TRIM1#,2#,4#
72996RCOVER, REAR NO.1 SEATBACK, RH
main72996-60280-C0i202405
BLACK,TRIM1#,2#,4#
79103BFRAME SUB-ASSY, NO.1 SEATBACK, RH
main71017-60890i202405
87530HEATER ASSY, REAR NO.1 SEATBACK, LH
main87530-60090i202405
87530AHEATER ASSY, REAR NO.1 SEATBACK, RH
main87530-60090i202405
7889960070BOLT, FRONT SEAT
9010506352
9010510361
9020612064
9046710167
9155201225

33 parts on this diagram · 9 diagrams in section
