TRANSFER GEAR

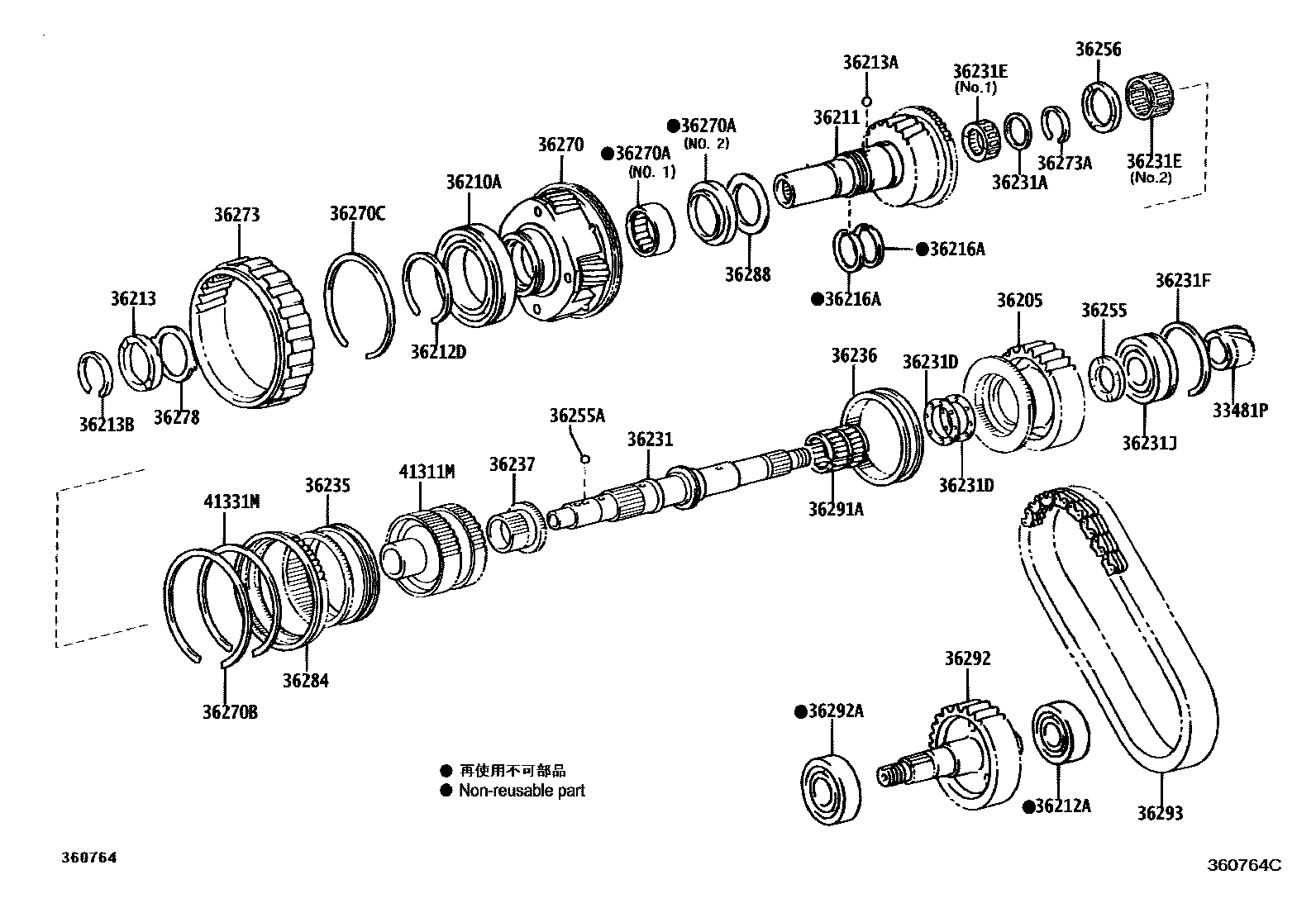

Parts diagram
33481PGEAR, SPEEDOMETER DRIVE (FOR TRANSFER)
main33481-60130i¥1,970200209-200707
main33481-60150i¥1,970200209
36205SPROCKET SUB-ASSY, TRANSFER DRIVE
main36205-60020i¥8,500200209-200707
36210ABEARING (FOR TRANSFER INPUT SHAFT)
main90363-75001i¥2,810200209-200707
36211SHAFT, TRANSFER INPUT
main36201-60020i¥10,400200209-200707
36212ABEARING, RADIAL BALL (FOR TRANSFER INPUT GEAR)
main90363-28013i¥2,140200209-200707
sub90363-28021¥1,920
36212DRING, SHAFT SNAP (FOR TRANSFER INPUT BEARING)
main90520-72001i¥130200209-200707
main90520-72002i¥130200209-200707
main90520-72003i¥130200209-200707
main90520-72004i¥130200209-200707
main90520-72005i¥130200209-200707
36213STOPPER, TRANSFER INPUT GEAR
main36213-35020i¥540200209-200707
36213ABALL (FOR TRANSFER INPUT GEAR STOPPER)
main90360-05012i¥100200209-200707
36213BRING, SHAFT SNAP (FOR TRANSFER INPUT GEAR STOPPER)
main90520-44003i¥130200209-200707
main90520-44004i¥130200209-200707
main90520-44005i¥130200209-200707
main90520-44006i¥130200209-200707
main90520-44007i¥130200209-200707
main90520-44008i¥130200209-200707
main90520-44009i¥130200209-200707
main90520-44010i¥130200209-200707
main90520-44011i¥130200209-200707
main90520-44012i¥130200209-200707
main90520-44013i¥130200209-200707
main90520-44014i¥130200209-200707
main90520-44015i¥130200209-200707
main90520-44016i¥130200209-200707
main90520-44017i¥130200209-200707
main90520-44018i¥130200209-200707
main90520-44019i¥130200209-200707
main90520-44020i¥130200209-200707
main90520-44021i¥130200209-200707
36216ARING, TRANSFER INPUT SHAFT SEAL, NO.1
main36216-35011i¥260200209-200812
sub36216-35012¥160
main36216-35012i¥160200812
36231SHAFT, TRANSFER OUTPUT, REAR
main36231-35050i¥13,800200209-200707
sub36231-35051¥10,400
36231ASPACER (FOR TRANSFER OUTPUT SHAFT)
main90560-28004i¥90200209-200707
36231DWASHER, PLATE (FOR TRANSFER OUTPUT SHAFT)
main36275-35020i¥230200209-200707
36231EBEARING, NEEDLE ROLLER (FOR TRANSFER OUTPUT SHAFT FRONT)
main90364-28004i¥1,640200209-200908
main90364-35009i¥2,120200209-200908
36231FRING, SHAFT SNAP (FOR TRANSFER OUTPUT SHAFT)
main90520-82001i¥210200209-200707
36231JBEARING, RADIAL BALL (FOR TRANSFER OUTPUT SHAFT REAR)
main90363-32040i¥2,800200209-200707
36235SLEEVE, TRANSFER HIGH & LOW CLUTCH
main36235-35030i¥7,400200209-200811
sub36235-60H00¥12,900
main36235-35031i¥6,100200811
36236SLEEVE, FRONT DRIVE CLUTCH
main36236-60080i¥2,440200209-200707
36237HUB, TRANSFER CLUTCH
main36237-60060i¥2,080200209-200707
36255SPACER, TRANSFER OUTPUT SHAFT, NO.1
main36255-35030i¥570200209-200707
36255ABALL (FOR TRANSFER OUTPUT SHAFT SPACER)
main90360-05012i¥100200209-200707
36256SPACER, TRANSFER OUTPUT SHAFT, NO.2
main36256-35030i¥390200209-200707
36270GEAR ASSY, TRANSFER LOW PLANETARY
main36270-35040i¥52,600200209-200707
sub36270-35910¥52,600
36270ABEARING (FOR TRANSFER LOW PLANETARY GEAR)
main90364-47001i¥1,940200209-200707
sub90364-47013¥1,940
main90374-49001i¥1,090200209-200707
36270BRING, SHAFT SNAP (FOR TRANSFER LOW PLANETARY GEAR)
main90520-99078i¥310200209-200707
36270CRING, SHAFT SNAP(FOR TRANSFER LOW PLANETARY GEAR BEARING)
main90520-99072i¥200200209-200707
36273GEAR, TRANSFER LOW PLANETARY RING
main36273-35030i¥3,450200209-200707
36273ARING, HOLE SNAP (FOR TRANSFER LOW PLANETARY RING GEAR)
main90520-29052i¥90200209-200707
36278WASHER, MANUAL TRANSFER PLANETARY CARRIER
main36278-35020i¥230200209-200707
36284PIECE, TRANSFER LOW PLANETARY GEAR SPLINE
main36284-35030i¥5,500200209-200811
sub36235-60H00¥12,900
main36284-35031i¥3,410200811
36288RACE, TRANSFER THRUST BEARING, NO.1
main36288-28010i¥480200209-200707
36291ABEARING (FOR TRANSFER DRIVE SPROCKET)
main90364-37013i¥1,410200209-200908
36292SPROCKET, TRANSFER DRIVEN
main36292-35050i¥11,500200209-200707
36292ABEARING (FOR TRANSFER DRIVEN SPROCKET)
main90363-32037i¥1,670200209-200707
36293CHAIN, TRANSFER FRONT DRIVE
main36293-35031i¥35,600200209-200212
sub36293-35040¥24,700
main36293-35040i¥24,700200212-200707
41311MCASE, CENTER DIFFERENTIAL
main41301-60130i¥62,800200209-200707
sub41301-60131¥52,300
41331MRING, HOLE SNAP(FOR CENTER DIFFERENTIAL PLANETARY RING GEAR)
main90520-99079i¥200200209-200707

37 parts on this diagram · 1 diagram in section
