CYLINDER BLOCK

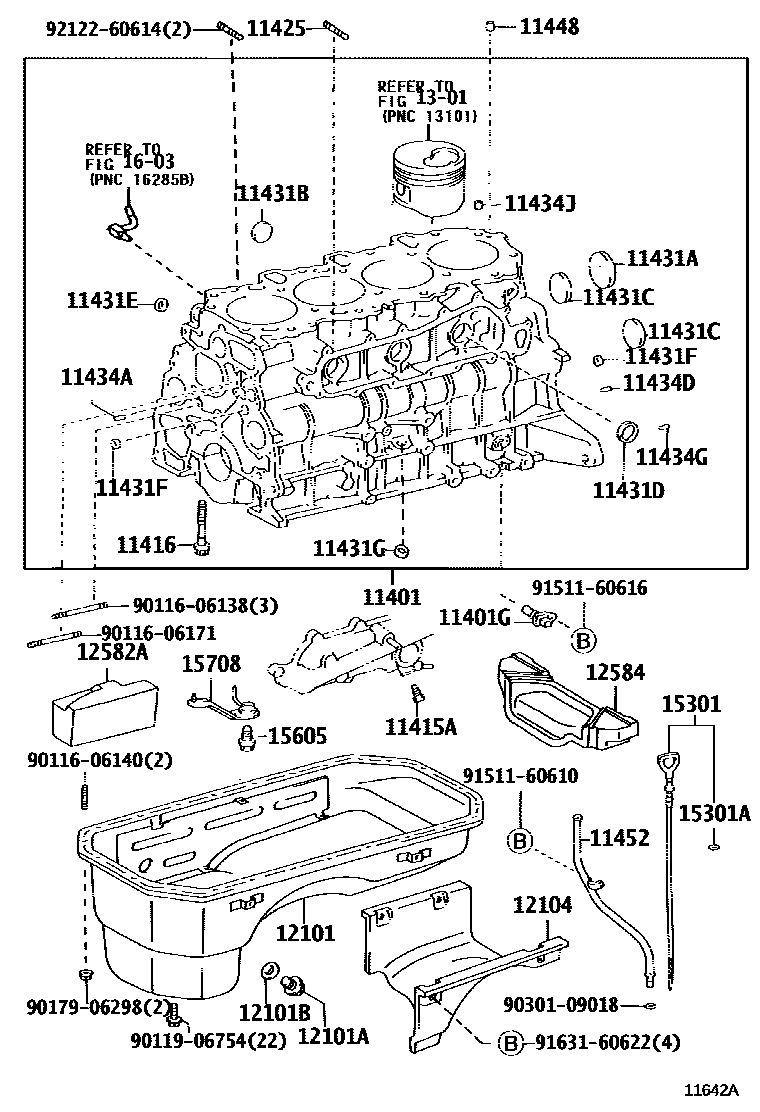

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-39525i200008-200109
main11401-39526i200109-200202
main11401-39527i200202-200211
main11401-69575i199604-199608
main11401-69576i199608-199705
main11401-69577i199705-199901
main11401-69606i199604-199608
main11401-69705i199608-199906
main11401-69835i199906-199912
main11401-69837i200005-200008
main11401-69865i199901-199906
main11401-69875i199906-200209
main11401-79685i199704-199904
main11401-79686i199904-200209
11401GSENSOR, CRANK POSITION
main90919-05005i199604-200008
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90345-52001i199704-199905
main90910-09118i199905-200209
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i199604-200209
main96431-23814i199604-200209
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02072i199604-200209
main90910-02092i199704-200209
main90910-02113i199604-200211
11425BOLT, STUD(FOR OIL FILTER)
main90116-06141i199604-199905
main90116-06171i199905-200211
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-35005i199604-200209
main96411-63000i199704-200209
main96411-64500i199604-200211
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-63500i199604-200211
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-64000i199604-200211
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main90331-35004i199604-200211
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-62000i199604-200211
11431FPLUG, TIGHT, NO.6(FOR CYLINDER BLOCK)
main96411-61800i199604-200211
11431GPLUG, TIGHT
main90331-14006i199604-200211
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08120i199604-200211
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199704-200209
main90250-06015i199604-200209
main90250-06068i199604-200211
11434GPIN, STRAIGHT(FOR END PLATE)
main90250-10192i199604-200211
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-15016i199604-200211
main90253-16001i199604-200209
11448ORIFICE, CYLINDER BLOCK OIL
main11448-67010i199604-200211
main90977-02011i199704-200209
11452GUIDE, OIL LEVEL GAGE
main11409-75040i199704-199902
main11409-75041i199902-200209
main11452-30010i200008-200211
main11452-62050i199604-200209
main11452-67030i199604-200008
12101PAN SUB-ASSY, OIL
main12101-62070i199604-200209
main12101-67110i199604-199906
main12101-67120i199906-200211
main12101-75050i199704-200209
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199604-200211
main90341-12026i199704-199906
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199604-200211
12104COVER SUB-ASSY, OIL PAN, NO.1
main12104-67010i199604-200211
12582AINSULATOR, CYLINDER BLOCK, NO.2
main12582-67010i199604-200008
12584INSULATOR, CYLINDER BROCK, NO.4
main12584-30010i200008-200211
main12584-67060i199604-200008
1301
15301GAGE SUB-ASSY, OIL LEVEL
main15301-62070i199604-200209
main15301-67030i199604-199612
main15301-67031i199612-200211
main15301-75060i199704-200209
15301ARING, O(FOR OIL LEVEL GAGE)
main96741-19005i199604-200211
15605VALVE SUB-ASSY, OIL CHECK
main15605-17030i200008-200211
main15605-54010i199604-200008
15708NOZZLE SUB-ASSY, OIL, NO.1
main15708-30010i200107-200211
main15708-67010i199604-200107
1603
9011606138
9011606140
9011606171
9011906754
9017906298
9030109018
9151160610
9151160616
9163160622
9212260614

41 parts on this diagram · 4 diagrams in section
