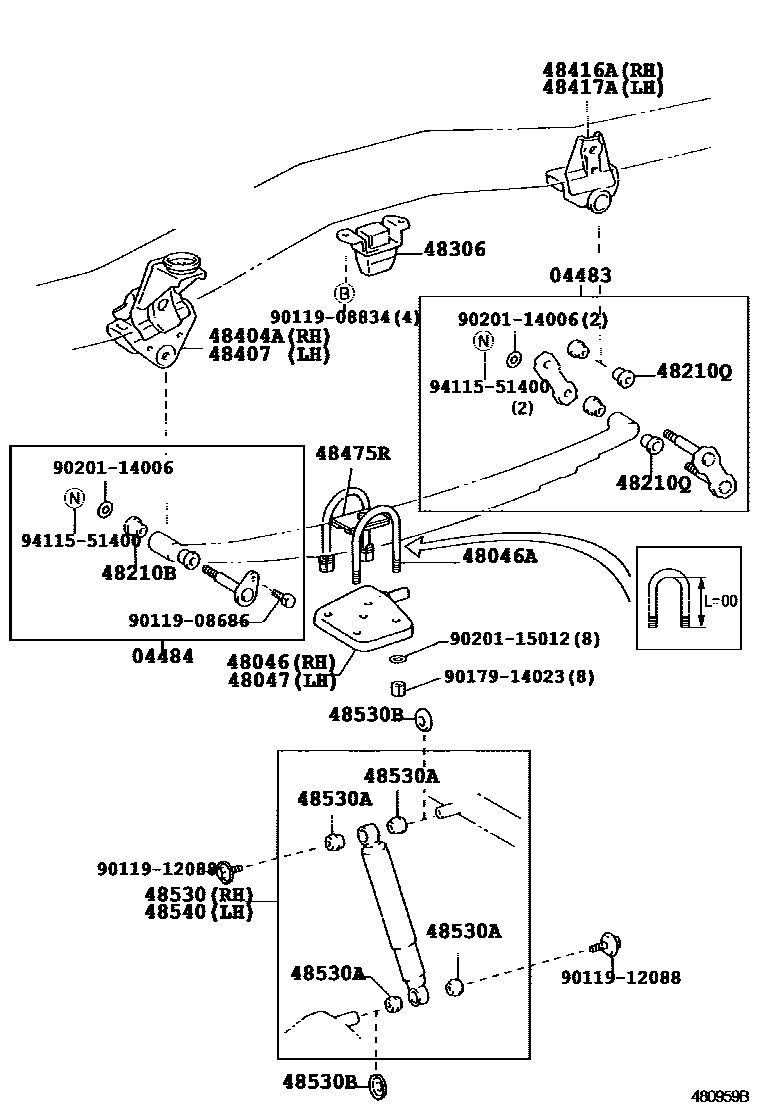

REAR SPRING & SHOCK ABSORBER

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1 0008 1 0009 1 0010 1 0011 1

04483SHACKLE KIT, REAR SPRING

main04483-60080iHZJ75,77,PZJ77199004-199908

main04483-60101iHZJ73,PZJ70199001-199908

main04483-60120iHZJ7#199908-199912

main04483-60121iHZJ7#199912-200408

sub04483-60130

04484PIN KIT, REAR SPRING

main04484-60020iFJ75,HZJ75,77,PZJ77199004-199305

sub04484-60031

main04484-60031iHZJ75,77,PZJ77199305-199908

main04484-60040iHZJ70,73,PZJ70199305-199908

main04484-60050iHZJ7#199908-200408

sub04484-60070

main04484-60060iHZJ73,PZJ70199001-199305

sub04484-60040

48046SEAT SUB-ASSY, SPRING U BOLT, RH

main48046-60090iHZJ73,77..ZX;FJ75,HZJ71,74,75,76,79,PZJ7#199001-200408

sub48046-60100

48046ABOLT, U(FOR REAR SPRING)

main90117-14001iHZJ73,PZJ70199001-199908

main90117-14004iHZJ70,73199608-200408

main90117-14021iHZJ77199608-199908

main90117-14022iHZJ75199006-199408

sub90117-14052

main90117-14032iHZJ76199608-200408

main90117-14052iHZJ75199006-199908

main90117-14072iHZJ79199911-200408

main90117-14073iHZJ79199911-200408

main90117-14177iHZJ77,PZJ77199305-199608

main90117-14177iHZJ73,PZJ70199001-200408

main90117-14178iHZJ77,PZJ77199004-199307

sub90117-14021

main90117-14179iHZJ76199908-200408

sub90117-14032

48047SEAT SUB-ASSY, SPRING U BOLT, LH

main48047-60080iHZJ73,77..ZX;FJ75,HZJ71,74,75,76,79,PZJ7#199001-200408

sub48047-60090

48210SPRING ASSY, REAR RH

main48210-60721iHZJ73,PZJ70199001-199108

main48210-60722iHZJ73,PZJ70199108-199208

main48210-60741iFJ75199006-199108

main48210-60742iHZJ75199108-199908

main48210-60760iHZJ77199004-199108

main48210-60761iHZJ77199108-199608

main48210-60800iPZJ77199004-199108

main48210-60801iPZJ77199108-199401

main48210-60840iHZJ73,PZJ70199208-199608

main48210-60860iHZJ70,73199608-199908

main48210-60880iHZJ77199608-199908

main48210-6A040iHZJ79199911-200108

main48210-6A050iHZJ71,74199908-200408

main48210-6A060iHZJ76199908-200408

main48210-6A100iHZJ79200108-200408

48210BBUSH(FOR REAR SPRING PIN)

main90385-18009iHZJ75,77,PZJ77199004-199908

main90389-14056iHZJ7#199908-200408

main90389-18002iHZJ73,PZJ70199001-199908

main90389-22003iHZJ7#199908-200408

48210QBUSH(FOR REAR SPRING SHACKLE)

main90385-18009iFJ75,HZJ75,77,PZJ77199004-199908

main90385-18021iHZJ7#199908-200408

main90385-18022iHZJ7#199908-200408

main90389-18002iHZJ73,PZJ70199001-199908

48306BUMPER SUB-ASSY, REAR SPRING

main48306-60050iHZJ73,77,PZJ7#199001-199908

main48306-60062iLJ7#..LX5199004-199604

main48306-60080iFJ75,HZJ75199006-199908

main48306-60110iLJ7#..EX,EX5,SX5199004-199604

main48306-60160iHZJ71,74,76199908-200408

main48306-60170iHZJ79199911-200408

48404ABRACKET SUB-ASSY, SPRING, NO.3 RH

main48404-60010iHZJ70,PZJ70199001-199908

main48404-60020iHZJ73199001-199908

main48404-60040iHZJ75199006-199908

main48404-60050iHZJ77,PZJ77199004-199908

main48404-60080iHZJ71199908-200408

main48404-60090iHZJ74199908-200408

main48404-60100iHZJ76..MTM199908-200408

main48404-60110iHZJ79199911-200408

48407BRACKET SUB-ASSY, SPRING, NO.3 LH

main48404-60040iHZJ75199006-199908

main48407-60010iPZJ70199001-199908

main48407-60020iHZJ73199001-199908

main48407-60040iHZJ77,PZJ77199004-199908

main48407-60060iHZJ71199908-200408

main48407-60070iHZJ74199908-200408

main48407-60080iHZJ76..ATM199908-200408

main48407-60090iHZJ79199911-200408

48416ABRACKET, SPRING, NO.4 RH

main48416-60060iHZJ73,PZJ70199001-199305

sub48416-60090

main48416-60070iFJ75,HZJ75,77,PZJ77199004-199908

main48416-60090iHZJ70,73,PZJ70199305-199908

main48416-60120iHZJ71,74199908-200408

main48416-60130iHZJ79;HZJ76..ATM199908-200408

48417ABRACKET, SPRING, NO.4 LH

main48416-60070iFJ75,HZJ75,77,PZJ77199004-199908

main48417-60010iHZJ73,PZJ70199001-199305

sub48417-60020

main48417-60020iHZJ70,73,PZJ70199305-199908

main48417-60030iHZJ71,74199908-200408

main48417-60040iHZJ79;HZJ76..ATM199908-200408

48475RPLATE, DISTANCE(FOR REAR)

main48475-60020iHZJ7#,PZJ7#199001-200408

48530ABSORBER ASSY, SHOCK, REAR RH

main48531-69295iHZJ70,73,77,PZJ7#199001-199607

sub48531-69296

main48531-69296iHZJ70,73199607-199908

main48531-69345iLJ71..SX5199004-199108

sub48531-69346

main48531-69346iLJ71..SX5199108-199305

sub48531-69347

main48531-69355iLJ71..LX5199004-199305

sub48531-69356

main48531-69365iLJ78..LX5199004-199305

sub48531-69366

main48531-69375iLJ78..EX5,SX5199004-199108

sub48531-69376

main48531-69376iLJ78..EX,EX5,SX5199108-199305

sub48531-69377

main48531-69395iFJ75,HZJ75199006-199607

sub48531-69396

main48531-69396iHZJ75199607-199908

main48531-69455iKZJ7#..LX199305-199604

sub48531-69456

main48531-69475iKZJ7#..EX,SX199305-199604

sub48531-69476

main48531-69515iHZJ77199608-199908

main48531-69615iHZJ71,74199908

sub48531-69845

main48531-69615iHZJ71,74199908-200408

sub48531-69845

main48531-69645iHZJ79199911-200408

main48531-69645iHZJ79199911

main48531-69655iHZJ76199908-200408

main48531-69655iHZJ76199908

48530ABUSH(FOR REAR SHOCK ABSORBER)

main90385-19003iLJ7#199001-200408

48530BWASHER, REAR SHOCK ABSORBER CUSHION, NO.1

main90948-03011iKZJ7#199001-200408

48540ABSORBER ASSY, SHOCK, REAR LH

main48531-69295iHZJ70,73,77,PZJ7#199001-199607

sub48531-69296

main48531-69296iHZJ70,73,77199607-199908

main48531-69345iLJ71..SX5199004-199108

sub48531-69346

main48531-69346iLJ71..SX5199108-199305

sub48531-69347

main48531-69355iLJ71..LX5199004-199305

sub48531-69356

main48531-69365iLJ78..LX5199004-199305

sub48531-69366

main48531-69375iLJ78..EX5,SX5199004-199108

sub48531-69376

main48531-69376iLJ78..EX,EX5,SX5199108-199305

sub48531-69377

main48531-69395iFJ75,HZJ75199006-199607

sub48531-69396

main48531-69396iHZJ75199607-199908

main48531-69455iKZJ7#..LX199305-199604

sub48531-69456

main48531-69475iKZJ7#..EX,SX199305-199604

sub48531-69476

main48531-69515iHZJ77199608-199908

main48531-69615iHZJ71,74199908

sub48531-69845

main48531-69615iHZJ71,74199908-200408

sub48531-69845

main48531-69645iHZJ79199911-200408

main48531-69645iHZJ79199911

main48531-69655iHZJ76199908

main48531-69655iHZJ76199908-200408

9011908686

main90119-08686

9011908834

main90119-08834

9011912088

main90119-12088

9017914023

main90179-14023

9020114006

main90201-14006

9020115012

main90201-15012

9411551400

main94115-51400

25 parts on this diagram · 11 diagrams in section
