STARTER

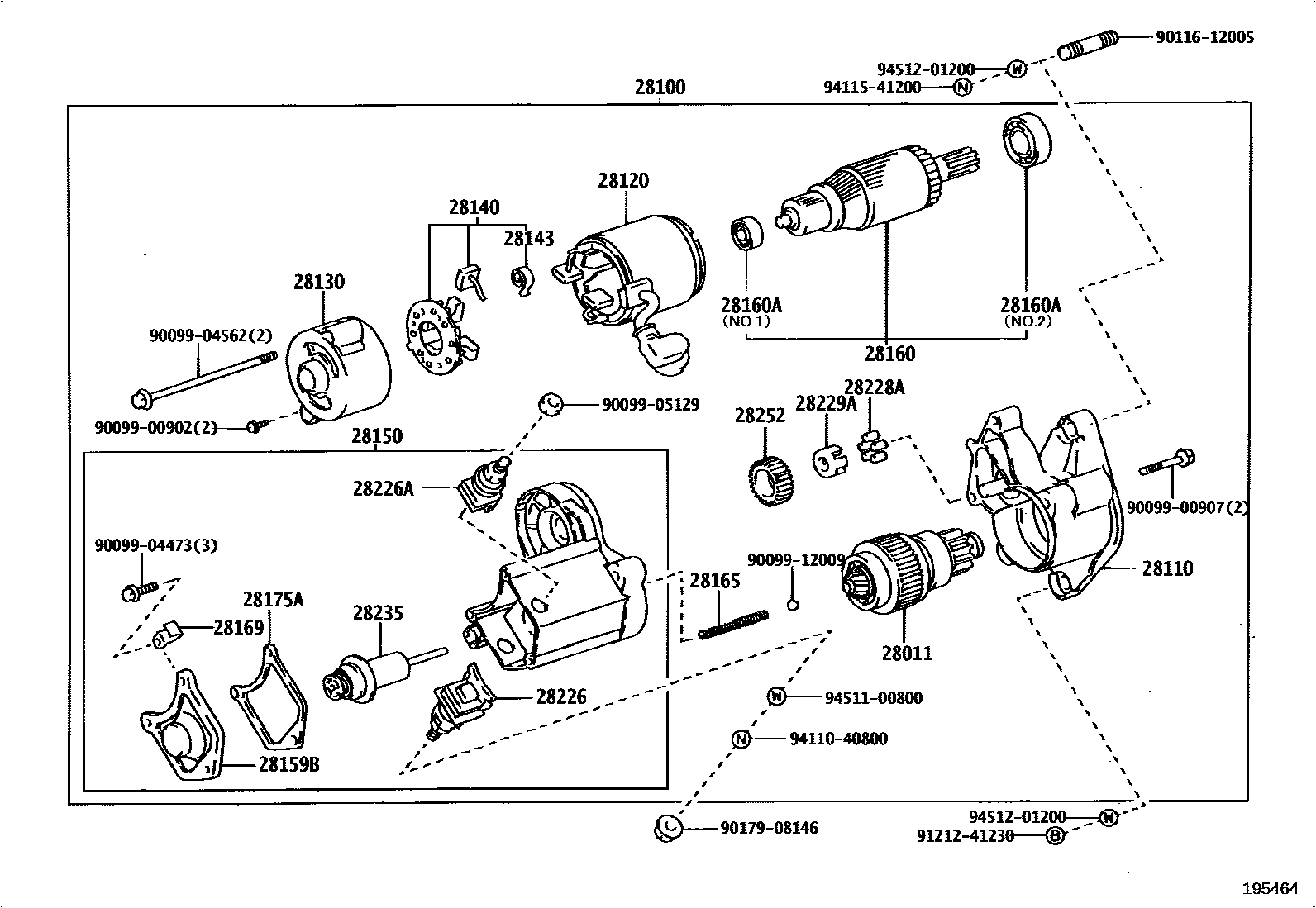

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-17020i199305-199908
main28011-26042i199006-199208
main28011-54010i199004-200108
main28011-54070i199004-199305
main28011-54480i200108-200408
main28011-67020i199305-199604
main28011-67030i199305-199604
28100STARTER ASSY
main28100-17020i199001-199208
main28100-17030i199208-199305
main28100-17040i199305-199608
main28100-17050i199608-199908
main28100-17060i199608-199908
main28100-17070i199908-200108
main28100-17080i200108-200408
main28100-54090i199004-199208
main28100-54100i199004-199208
main28100-54310i199208-199305
main28100-54390i199208-199305
main28100-60070i199006-199208
main28100-67020i199305-199501
main28100-67030i199305-199604
main28100-67060i199501-199604
28110HOUSING ASSY, STARTER DRIVE
main28110-60070i199006-199208
main28110-67020i199305-199604
main28110-67030i199305-199604
main28115-17020i199001-199305
main28115-17070i199908
main28115-54011i199004-199305
main28115-54070i199004-199305
28120YOKE ASSY, STARTER
main28120-17070i200108-200408
main28120-26071i199006-199208
main28120-54070i199004-199305
main28120-56071i199001-199305
main28120-56081i199004-199305
main28120-56231i199305-199604
main28120-64040i199305-199604
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-17030i199208-199305
main28130-17070i199908
main28130-34060i199006-199208
main28130-54010i199001-199208
main28130-54060i199004-199208
main28130-54190i199208-199304
main28130-54430i199304-199305
main28130-56300i199305-199908
main28130-67020i199305-199604
28140HOLDER ASSY, STARTER BRUSH
main28140-26070i199006-199208
main28140-54070i199004-199305
main28140-64040i199305-199604
main28140-67090i200108-200408
main28140-77090i199004-199305
28143SPRING, STARTER BRUSH
main90099-17112×4i199006-199208
main90099-17115×4i199305-199604
28150SWITCH ASSY, MAGNET STARTER
main28150-17020i199001-199208
main28150-17030i199305-199608
main28150-17040i199305-199608
main28150-17050i199608-199908
main28150-17060i199608-199908
main28150-17070i199908-200108
main28150-17080i200108-200408
main28150-34080i199006-199208
main28150-54051i199004-199305
main28150-54070i199004-199104
main28150-54071i199104-199305
main28150-67020i199305-199604
main28150-67030i199305-199604
28159BCOVER, MAGNET SWITCH
main28159-10040i199305-199604
main28159-17030i199208-199305
main28159-54170i199004-199305
main28159-56310i199208-199305
28160ARMATURE ASSY, STARTER
main28160-26071i199006-199208
main28160-47040i199305-199908
main28160-54071i199004-199305
main28160-54140i199305-199604
main28160-64041i199305-199604
main28160-67090i200108-200408
main28160-77090i199305-199908
28160ABEARING, STARTER ARMATURE
main28253-45020i199006-199208
main28253-54070i199004-199305
main90099-10107i199305-199908
main90099-10113i199006-199208
main90099-10119i199305-199604
main90099-10131i199004-199305
main90099-10143i199305-199604
main90099-10215i200108-200408
main90099-65030i199908
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199004-199305
main28165-74010i200108
main28165-77090i199908-200108
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i199006-199208
main28169-54070i199004-199305
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199305-199604
main28175-56310i199208-199305
28226STARTER KIT, BATTERY TERMINAL
main28226-17020i199001-199208
main28226-17030i200108
main28226-54250i199004-199208
main28226-54320i199208-200108
main28226-72080i199006-199208
main28226-76100i199305-199604
28226ASTARTER KIT, MOTOR TERMINAL
main28226-54100i199004-199101
main28226-54220i199305-199908
main28226-72010i199305-199604
28228AROLLER, STARTER CLUTCH
main28228-26040×5i199305-199604
main28228-56080×5i199305-199908
28229ARETAINER, STARTER IDLE GEAR
main28229-26040i199305-199604
main28229-56080i199001
28235PLUNGER, MAGNET SWITCH
main28235-17030i199305-199908
main28235-30050i200108
main28235-35080i199305-199604
28252GEAR, STARTER IDLE
main28254-45020i199006-199208
main28254-54070i199004-199305
main28254-64040i199305-199604
main28254-67090i200108-200408
main28254-77090i199305-199604
9009900902
9009900907
9009904473
9009904562
9009905129
9009912009
9011612005
9017908146
9121241230
9411040800
9411541200
9451100800
9451201200

33 parts on this diagram · 5 diagrams in section
