ALTERNATOR

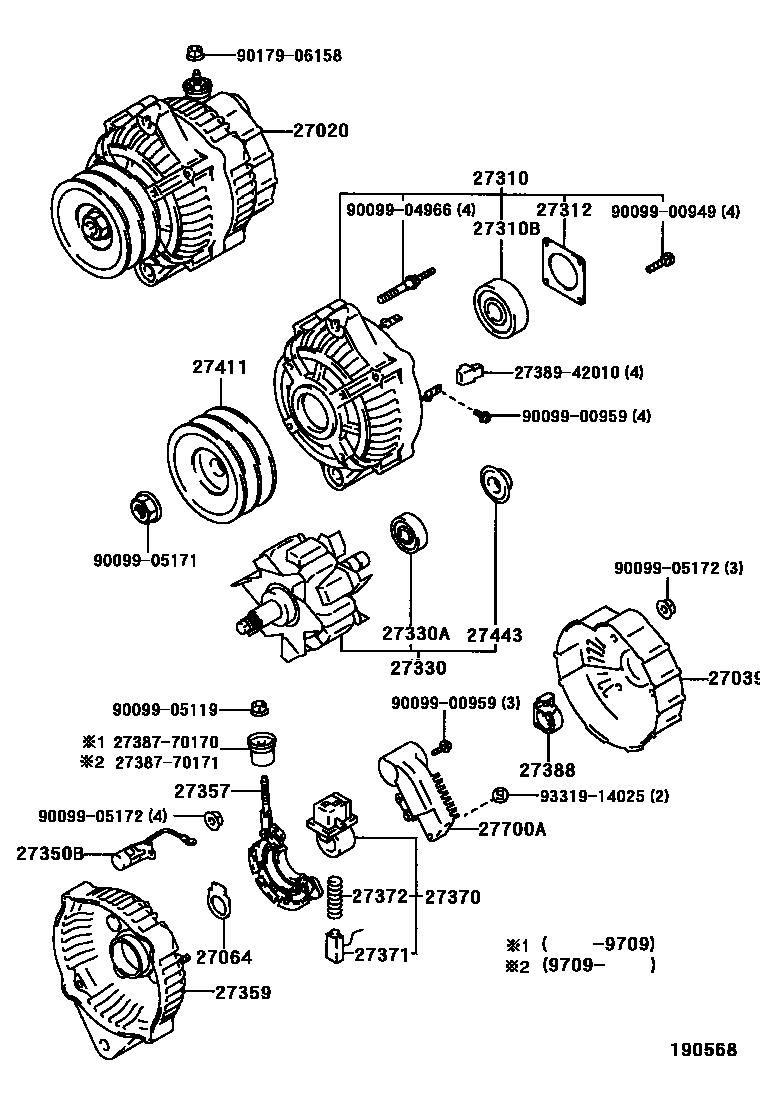

Parts diagram
27020ALTERNATOR ASSY
main27060-17060i199001-199208
main27060-17180i199212-199504
main27060-17181i199504-199908
main27060-17190i199208-199908
main27060-17210i199908-200408
main27060-17250i199911-200408
main27060-54030i199004-199305
main27060-61061i199006-199208
main27060-67010i199305-199604
27039COVER, ALTERNATOR REAR END
main27039-16380i199701-199908
main27039-17230i200104-200408
main27039-50080i199212-199305
main27039-50090i199305-200104
main27039-67100i199908-200408
main27039-72010i199001-199305
main27039-73020i199305-199701
27064SEAL, ALTERNATOR PLATE
main27064-42010i199305-200408
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-17040i199212-200408
main27310-38061i199006-199208
main27310-54450i199004-199305
main27310-55090i199908-200408
main27310-58150i199001-199908
main27310-67020i199305-199604
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10125i199006-199208
main90099-10160i199212-199305
main90099-10165i199004-199305
main90099-10178i199001-199908
main90099-10192i199305-200408
main90099-10199i199908-200408
27312PLATE, RETAINER
main27312-42010i199212-200408
main27312-64130i199004-199305
main27312-70200i199001-199908
main27312-72100i199908-200408
27330ROTOR ASSY, ALTERNATOR
main27330-28050i200007-200408
main27330-42020i199212-200007
main27330-43040i199006-199208
main27330-58040i199001-199908
main27330-64130i199004-199305
main27330-67100i199908-200408
main27330-72101i199305-199604
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10116i199006-199208
main90099-10140i199001-200408
main90099-10216i199908-200408
27350BCONDENSER, ALTERNATOR
main90099-52065i199006-199208
main90099-52108i199001-199908
main90099-52115i199004-199109
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-16380i199701-199908
main27357-17080i199911-200408
main27357-50080i199212-199908
main27357-63020i199001-199701
main27357-63060i199004-199604
main27357-67100i199908-200408
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16180i199001-199601
main27359-16181i199601-199701
main27359-16182i199701-199908
main27359-58050i199212-200408
main27359-67020i199305-199601
main27359-67021i199601-199604
main27359-72040i199006-199208
main27359-75160i199908-200408
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199001-199908
main27370-54450i199004-199601
main27370-58320i199601-200408
main27370-75060i199212-200408
27371BRUSH, ALTERNATOR
main27371-31011i199006-199208
main27371-63020i199001-199105
main27371-70300i199004-200408
27372SPRING, ALTERNATOR BRUSH
main27372-31011i199006-199208
main27372-63020i199001-200012
main27372-87501i199908-200408
27388COVER, ALTERNATOR BRUSH
main27388-42010i199305-200408
27411PULLEY, ALTERNATOR
main27411-17010i199001-200408
main27411-17030i199212-200408
main27411-61190i199006-199208
main27411-67020i199305-199604
27443COVER, ALTERNATOR BEARING
main27443-63020i199001-200408
27700AREGULATOR ASSY, GENERATOR
main27700-10061i199004-199201
main27700-35040i199212-199605
main27700-35041i199605-199908
main27700-50030i199908-200408
main27700-54050i199201-199305
main27700-54060i199305-199604
main27700-58020i199001-199208
main27700-58040i199208-199608
main27700-58060i199608-199908
main27700-63030i199006-199208
main27700-65010i199307-199504
2738770170INSULATOR, TERMINAL
2738770171INSULATOR, TERMINAL
2738942010INSULATOR, TERMINAL
9009900949
9009900959
9009904966
9009905119
9009905171
9009905172
9017906158
9331914025

29 parts on this diagram · 6 diagrams in section
