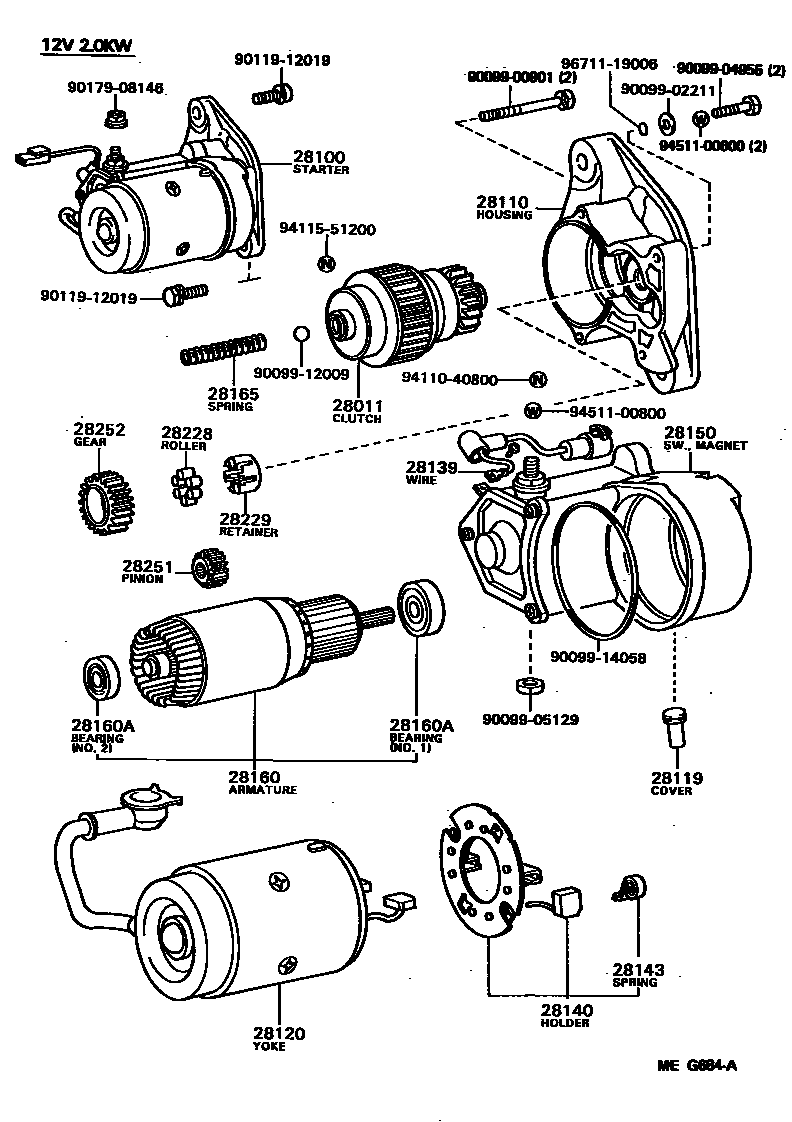

STARTER

0001 1 0002 1 0003 1

28011CLUTCH SUB-ASSY, STARTER

main28011-54010i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW

main28011-54070i2LT..LJ71198510-199001

12V 2.0KW

28100STARTER ASSY

main28100-54090i2LT..LJ71198510-199001

main28100-54100i2LT..LJ71198510-199001

main28100-56180i13BT,3B..BJ7#198411-198608

24V 4.5KW

main28100-56181i13BT,3B..BJ7#198608-199001

28110HOUSING ASSY, STARTER DRIVE

main28115-54011i2LT..LJ71198510-199001

12V 2.5KW

main28115-54070i2LT..LJ71198510-199001

12V 2.0KW

main28115-56180i13BT,3B..BJ7#198411-199001

24V 4.5KW

28119COVER, STARTER END FRAME

main28119-54070i2LT..LJ71198510-198806

12V 2.0KW

main28119-77090i13BT,3B..BJ7#198411-198702

24V 4.5KW

main28199-77090i13BT,3B..BJ7#198702-199001

24V 4.5KW

main28199-77090i2LT..LJ71198510-199001

12V 2.5KW

main28199-77090i2LT..LJ71198806-199001

12V 2.0KW

28120YOKE ASSY, STARTER

main28120-47040i2LT..LJ71198510-198608

12V 2.5KW

main28120-54070i2LT..LJ71198510-199001

12V 2.0KW

main28120-56071i13BT,3B..BJ7#198708-199001

24V 4.5KW

main28120-56081i2LT..LJ71198608-199001

12V 2.5KW

main28120-77090i13BT,3B..BJ7#198411-198708

24V 4.5KW

28139WIRE, LEAD, NO.1(FOR STARTER)

main28139-47070i13BT,3B..BJ7#198411-198608

24V 4.5KW

main28139-54090i2LT..LJ71198510-199001

12V 2.5KW

main28139-54100i2LT..LJ71198510-199001

12V 2.0KW

main28139-77110i13BT,3B..BJ7#198608-199001

24V 4.5KW

28140HOLDER ASSY, STARTER BRUSH

main28140-54070i2LT..LJ71198510-199001

12V 2.0KW

main28140-77090i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW

28143SPRING, STARTER BRUSH

main90099-17115i2LT..LJ71198510-199001

12V 2.0KW

28150SWITCH ASSY, MAGNET STARTER

main28150-54051i2LT..LJ71198510-199001

12V 2.5KW

main28150-54070i2LT..LJ71198510-199001

12V 2.0KW

main28150-56180i13BT,3B..BJ7#198411-198608

24V 4.5KW

main28150-56181i13BT,3B..BJ7#198608-199001

24V 4.5KW

28160ARMATURE ASSY, STARTER

main28160-47040i2LT..LJ71198510-199001

12V 2.5KW

main28160-54070i2LT..LJ71198510-199001

12V 2.0KW

main28160-77090i13BT,3B..BJ7#198411-199001

24V 4.5KW

28160ABEARING, STARTER ARMATURE

main28253-54070i2LT..LJ71198510-199001

12V 2.0KW,NO.2

main90099-10107i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW,NO.1

main90099-10119i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW,NO.2

main90099-10131i2LT..LJ71198510-199001

12V 2.0KW,NO.1

28165SPRING, STARTER MAGNET SWITCH RETURN

main28165-26040i2LT..LJ71198510-199001

12V 2.0KW

main28165-77090i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW

28228ROLLER, STARTER IDLE GEAR CLUTCH

main28228-26040i2LT..LJ71198510-199001

12V 2.0KW

main28228-56080i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW

28229RETAINER, STARTER IDLE GEAR

main28229-26040i2LT..LJ71198510-199001

12V 2.0KW

main28229-56080i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW

28251PINION, STARTER DRIVE

main28251-54070i2LT..LJ71198510-199001

12V 2.0KW

28252GEAR, STARTER IDLE

main28254-54070i2LT..LJ71198510-199001

12V 2.0KW

main28254-77090i13BT,3B,2LT..BJ7#,LJ71198411-199001

12V 2.5KW,24V 4.5KW

9009900901

main90099-00901

9009902211

main90099-02211

9009904955

main90099-04955

9009905129

main90099-05129

9009912009

main90099-12009

9009914058

main90099-14058

9011912019

main90119-12019

9017908146

main90179-08146

9411040800

main94110-40800

9411551200

main94115-51200

9451100600

main94511-00600

9451100800

main94511-00800

9671119006

main96711-19006

29 parts on this diagram · 3 diagrams in section
