FRONT DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

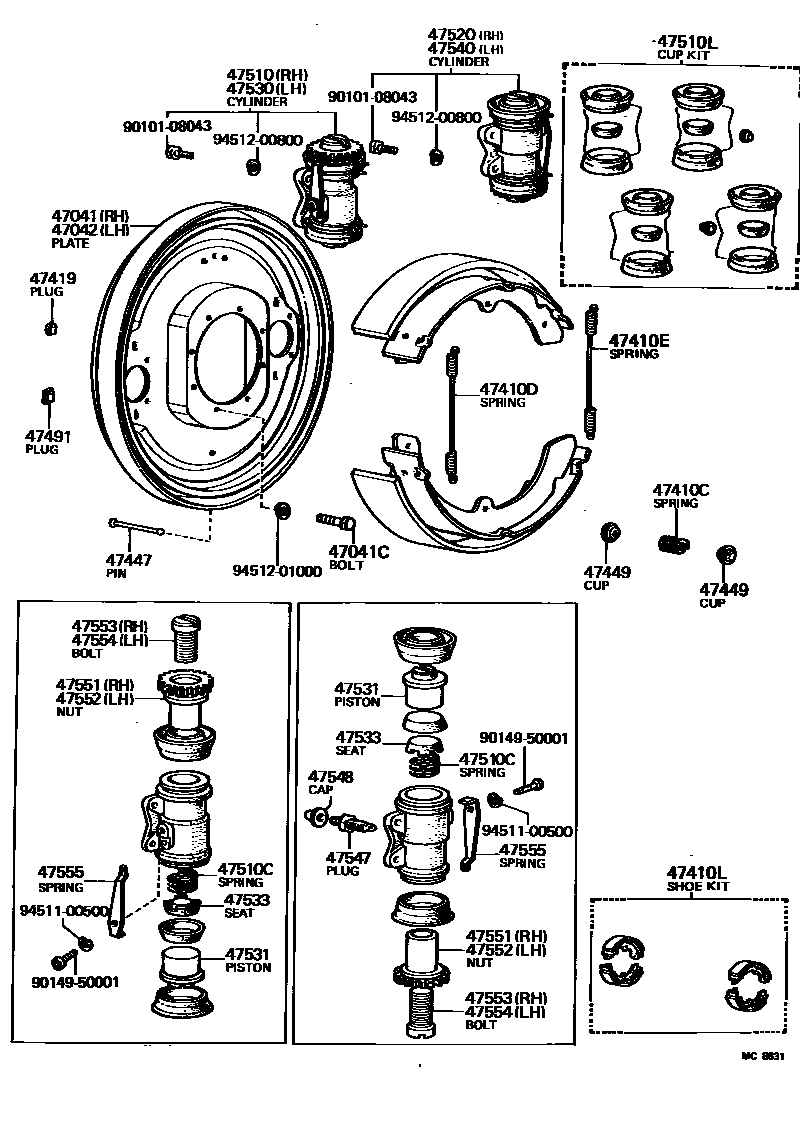

Parts diagram
47041PLATE SUB-ASSY, BRAKE BACKING, FRONT RH
main47041-60040i198008-198110
47041CBOLT(FOR BACKING PLATE TO STEERING KNUCKLE ARM SETTING)
main90101-10439×16i198008-198110
47042PLATE SUB-ASSY, BRAKE BACKING, FRONT LH
main47041-60040i198008-198110
47410CSPRING(FOR FRONT BRAKE SHOE HOLD DOWN)
main90501-23002×4i198008-198110
47410DSPRING, TENSION(FOR FRONT BRAKE SHOE RETURN)
main90506-26372×2i198008-198110
47410ESPRING, TENSION(FOR FRONT BRAKE SHOE RETURN)
main90506-26372×2i198008-198110
47410LSHOE KIT, FRONT BRAKE
main04494-60020i198008-198110
47419PLUG, HOLE(FOR FRONT BRAKE)
main47419-35011×4i198008-198110
47447PIN, SHOE HOLD DOWN SPRING(FOR FRONT BRAKE)
main47447-60010×4i198008-198110
47449CUP, SHOE HOLD DOWN SPRING(FOR FRONT BRAKE)
main47449-30020×8i198008-198110
47491PLUG, HOLE(FOR FRONT BRAKE)
main47491-36010×4i198008-198110
47510CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR FRONT OR UPPER)
main47520-69015i198008-198110
47510CSPRING, COMPRESSION(FOR FRONT WHEEL BRAKE CYLINDER)
main90501-10759×4i198008-198110
47510LCUP KIT, FRONT WHEEL CYLINDER
main04905-36030i198008-198110
47520CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR REAR OR LOWER)
main47510-69055i198008-198110
47530CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR FRONT OR UPPER)
main47540-69015i198008-198110
47531PISTON, WHEEL BRAKE CYLINDER(FOR FRONT BRAKE)
main47531-60010×4i198008-198110
47533SEAT, WHEEL CYLINDER PISTON SPRING(FOR FRONT BRAKE)
main47533-25010×4i198008-198110
47540CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR REAR OR LOWER)
main47530-69045i198008-198110
47547PLUG, BLEEDER(FOR FRONT DRUM BRAKE)
main47547-12010×2i198008-198110
47548CAP, BLEEDER PLUG(FOR DRUM BRAKE, FRONT)
main31478-30010×2i198008-198110
47551NUT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47551-36041×2i198008-198110
47552NUT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47552-36041×2i198008-198110
47553BOLT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47553-60030×2i198008-198110
47554BOLT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47554-60030×2i198008-198110
47555SPRING, ADJUSTER LOCK(FOR FRONT BRAKE)
main47555-36020×4i198008-198110
9010108043
9014950001
9451100500
9451200800
9451201000

31 parts on this diagram · 1 diagram in section
