BRAKE MASTER CYLINDER

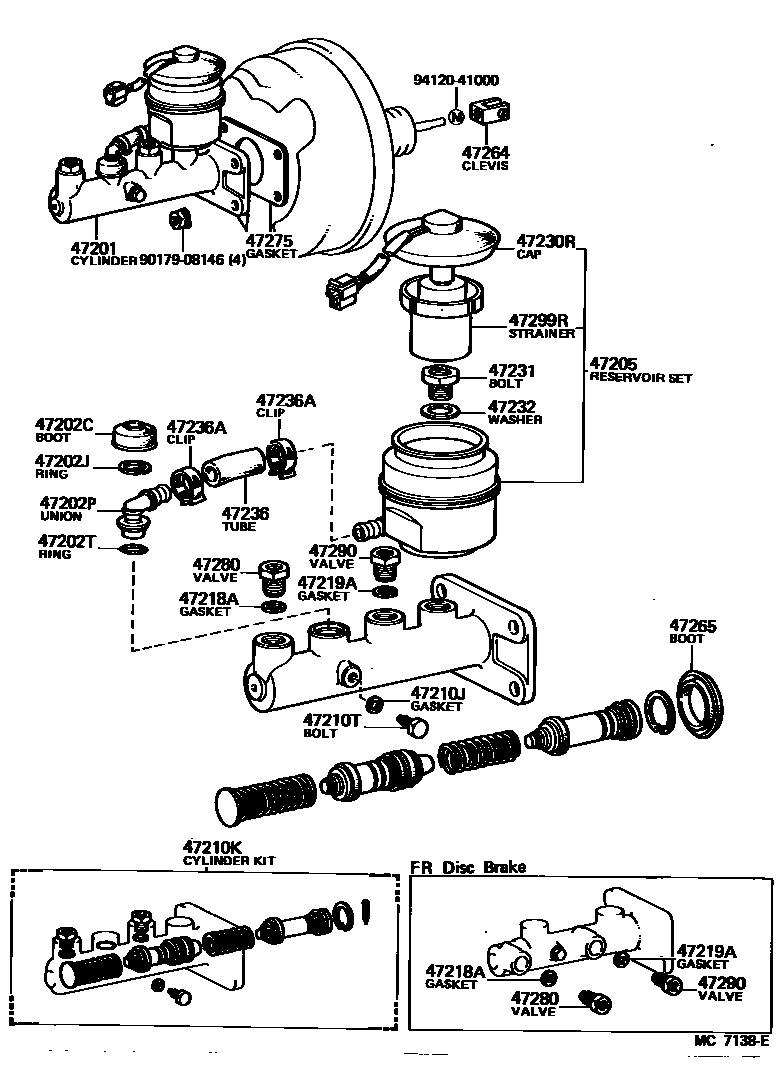

Parts diagram
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-60100i198008-198110
ID=25.4,FR DRUM BRAKE
main47201-60120i198008-198410
ID=22.22,FR DISC BRAKE
47202CBOOT, RESERVOIR, NO.1(FOR BRAKE MASTER CYLINDER SIDE)
main47265-20060i198008-198410
47202JRING, SNAP(FOR BRAKE MASTER CYLINDER SIDE)
main96151-02000i198008-198410
47202PUNION, RESERVOIR(FOR BRAKE MASTER CYLINDER SIDE)
main90407-10003i198008-198410
47202TRING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.1)
main90301-14001i198008-198410
47205RESERVOIR SET, BRAKE MASTER CYLINDER(FOR REAR SIDE)
main47202-60030i198008-198410
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i198008-198410
47210KCYLINDER KIT, BRAKE MASTER
main04493-60050i198008-198110
FR DRUM BRAKE
main04493-60070i198008-198410
FR DISC BRAKE
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i198008-198410
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-09253i198008-198410
47219AGASKET(FOR FLUID OUTLET PLUG REAR SIDE)
main90430-09253i198008-198410
47230RCAP ASSY, RESERVOIR, NO.2(FOR REAR SIDE)
main84460-20051i198008-198410
47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
main47231-30010i198008-198410
47232WASHER, BRAKE RESERVOIR SET BOLT
main47232-30010i198008-198410
47236TUBE, RESERVOIR BRAKE
main47234-14010i198008-198410
FR DISC BRAKE
main47234-60020i198008-198110
FR DRUM BRAKE
47236ACLIP(FOR RESERVOIR TUBE)
main90467-16001i198008-198410
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-22010i198008-198410
47265BOOT, MASTER CYLINDER
main47265-20050i198008-198410
FR DISC BRAKE
main47265-35030i198008-198110
FR DRUM BRAKE
47275GASKET, BRAKE MASTER CYLINDER
main47275-22010i198008-198410
47280VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
main47280-30030i198008-198410
47290VALVE ASSY, MASTER CYLINDER OUTLET(FOR REAR SIDE)
main47280-30030i198008-198410
47299RSTRAINER, MASTER CYLINDER RESERVOIR, REAR
main47299-14010i198204-198410
main47299-20010i198008-198204
9017908146
9412041000

24 parts on this diagram · 1 diagram in section
