BACK DOOR LOCK & HINGE

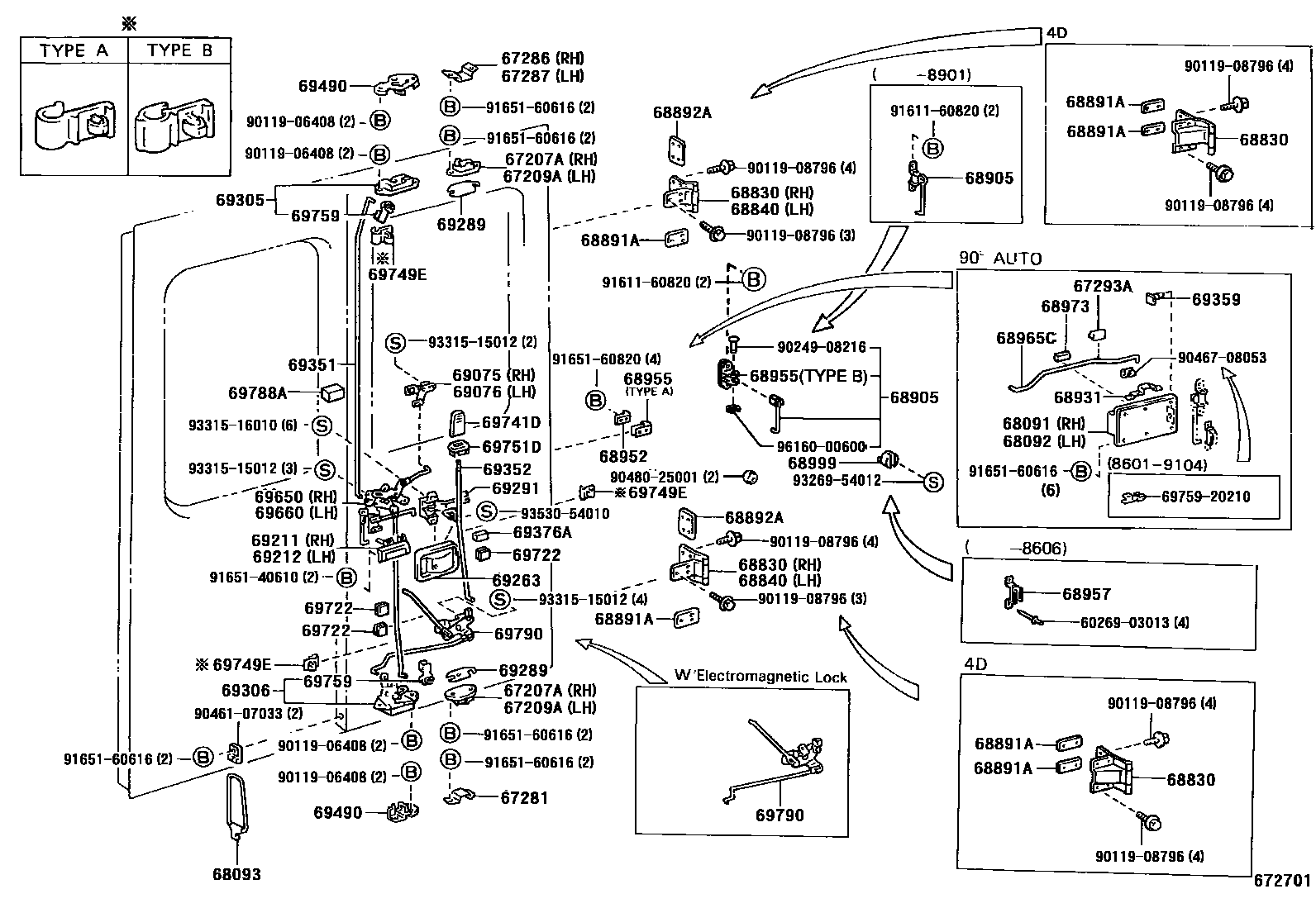

Parts diagram
67207ASTOPPER SUB-ASSY, BACK DOOR, RH
main67207-90D00i198601-198805
LWR
main67209-90A01i198601-198805
UPR
67209ASTOPPER SUB-ASSY, BACK DOOR, LH
main67207-90D00i198601-198805
UPR
main67209-90A01i198805-199505
67281PLATE, BACK DOOR STOPPER
main67281-90D00i198601-198805
RH
main67281-90F00i198805-199505
67286ANTI-RATTLE, BACK DOOR, RH
main67285-90D00i198805-199505
67287ANTI-RATTLE, BACK DOOR, LH
main67285-90D00i198601-198805
67293ACUSHION, BACK DOOR STOPPER
main67293-90F00×2i198808-199505
68091RAIL SUB-ASSY, BACK DOOR STAY, RH
main68091-26010i199106-199505
main68091-26020i199106-199505
main68091-90D02i198601-198605
main68091-90D03i198601-198605
main68091-90D04i198605-198805
main68091-90D05i198805-199106
68092RAIL SUB-ASSY, BACK DOOR STAY, LH
main68092-26010i199106-199505
main68092-90D01i198601-198605
main68092-90D02i198605-198805
68093STAY SUB-ASSY, BACK DOOR, NO.2
main68093-90D00×2i198601-198805
68830HINGE ASSY, BACK DOOR, RH
main68801-26010i199105-199505
main68801-26020i199105-199505
main68801-90D02i198601-198805
UPR
main68801-90D03i198601-198805
UPR
main68803-26010i199105-199505
main68803-26020i199105-199505
main68803-90D01i198601-198805
LWR
main68803-90D02i198805-199105
68840HINGE ASSY, BACK DOOR, LH
main68802-26010i199105-199505
main68802-90D01i198601-198805
UPR
main68804-26010i199105-199505
main68804-90D00i198805-199105
68891APACKING, BACK DOOR HINGE MALE
main68891-90D02×2i198601-198805
LH
main68891-90D03×4i198601-198805
RH
68892APACKING, BACK DOOR HINGE FEMALE
main68892-90D01×4i198601-199105
68905STOPPER SUB-ASSY, BACK DOOR OPEN
main68905-26010i199106-199505
main68905-26020i199106-199505
main68905-26030i199106-199505
main68905-26040i199106-199505
main68905-90D02i198601-198605
RH
main68905-90D03i198601-198605
RH
main68905-90D04i198605-198805
RH
main68905-90D05i198605-198805
RH
main68906-26010i199106-199505
main68906-26020i199106-199505
main68906-90D01i198601-198605
LH
main68906-90D02i198605-198805
LH
68931STAY, BACK DOOR, NO.1
main68931-90D03×2i198601-198805
68952RETAINER, BACK DOOR STAY
main68952-90D00×2i198805-199505
68955BRACKET, BACK DOOR STAY
main68955-90D00×2i198601-198605
main68955-90D04×2i198605-198901
main68955-90D05×2i198901-199505
68957BRACKET, BACK DOOR STAY
main68957-90D03×2i198601-198606
68965CSHAFT, BACK DOOR STAY
main68907-36010i199104-199505
main68908-26010i199104-199505
main68965-90D01i198601-198805
RH
main68965-90F00i198601-198805
LH
68973CUSHION, BACK DOOR STAY
main68973-90D01×2i198601-198805
68999CATCH, BACK DOOR STAY
main68999-90D00×2i198606-198805
69075LINK SUB-ASSY, BACK DOOR LOCK CONTROL, NO.2
main69075-90D01i198601-198805
69076LINK SUB-ASSY, BACK DOOR LOCK CONTROL, NO.3
main69076-90D01i198805-199505
69211HANDLE, BACK DOOR OUTSIDE, RH
main69090-26010i199111-199505
main69090-90D02i198601-198805
69212HANDLE, BACK DOOR OUTSIDE, LH
main69190-26010i199111-199505
main69190-90D01i198805-199111
69263BEZEL, BACK DOOR INSIDE HANDLE
main69277-16040-01×2i198601-198805
BLACK,BLACK
69289SHIM, BACK DOOR STOPPER
main69289-90A00×4i198601-198805
69291HANDLE ASSY, BACK DOOR INSIDE
main69205-20020×2i198601-198606
main69205-90D00×2i198606-198805
69305LOCK SUB-ASSY, BACK DOOR, UPPER
main69350-90D01×2i198805-199505
69306LOCK SUB-ASSY, BACK DOOR, LOWER
main69380-90D00×2i198601-198708
main69380-90D01×2i198805-199505
69351ROD, BACK DOOR LOCK CONTROL, UPPER
main69357-90D04i198601-198605
RH
main69357-90D05i198605-198805
RH
main69378-90D03i198601-198605
LH
main69378-90D04i198805-199505
69352ROD, BACK DOOR LOCK CONTROL, LOWER
main69395-90D02i198805-199505
main69396-90D02i198805-199505
69359CUSHION, BACK DOOR LOCK
main90541-03004×2i198601-198805
69376ASILENCER, BACK DOOR LOCK LINK
main67811-90D00×2i199112-199505
60X30
main69759-30021×4i198601-198805
69490STRIKER ASSY, BACK DOOR LOCK
main69430-90D00×2i198601-198805
LWR
main69430-95701×2i198601-198805
UPR
69650CONTROL ASSY, BACK DOOR LOCK REMOTE, RH
main69690-26010i199104-199505
main69690-90D07i198601-198605
main69690-90D08i198605-198805
69660CONTROL ASSY, BACK DOOR LOCK REMOTE, LH
main69670-26010i199104-199505
main69670-90D10i198601-198605
main69670-90D12i198605-198805
69722PAD, BACK DOOR LOCK CONTROL
main69722-90A00×4i198805-199501
69741DKNOB, DOOR LOCK CONTROL(FOR BACK DOOR)
main69741-20020-01×2i198601-198801
BLACK,BLACK
main69741-90K00-01×2i198801-198805
BLACK,BLACK
69749ECLAMP, BACK DOOR LOCK LINK
main69749-12010×4i198805-199505
main69749-20020×2i198601-198805
TYPE B
69751DHOLDER, DOOR LOCK CONTROL KNOB(FOR BACK DOOR)
main69751-12020-01×2i198810-199505
BLACK,TRIM4#
main69751-20031-01×2i198601-198805
BLACK,BLACK
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-20210×2i198805-199505
LIGHT BLUE
main69759-24010×4i198805-199505
NATURAL
69788ACUSHION, BACK DOOR LOCK LOCKING LINK
main69788-90D00×2i198805-199505
69790CONTROL ASSY, BACK DOOR LOCK
main69790-90D03i198805-199505
main69790-90D04i198601-198805
RH,W/*EL
main69860-26010i199101-199505
main69860-90D01i198805-199505
main69860-90D02i198805-199101
6026903013
6975920210SNAP, DOOR LOCK CONTROL LINK, NO.1
9011906408
9011908796
9024908216
9046107033
9046708053
9048025001
9161160820
9165140610
9165160616
9165160820
9326954012
9331515012
9331516010
9353054010
9616000600

61 parts on this diagram · 1 diagram in section
