HEATING & AIR CONDITIONING - COOLER UNIT

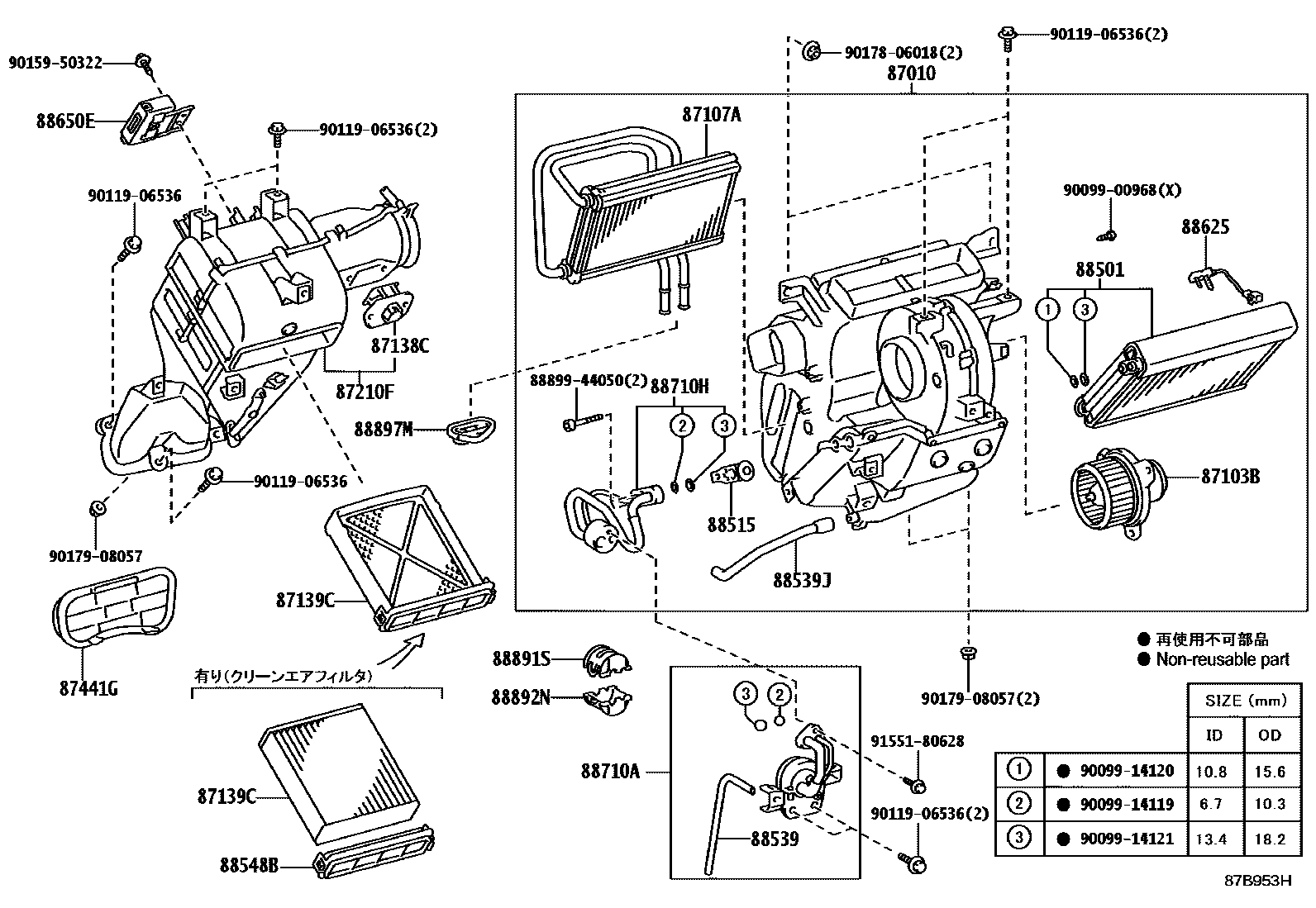

Parts diagram
87010UNIT ASSY, AIR CONDITIONER
main87010-37010i201107-201212
main87010-37011i201301-201408
main87010-37220i201408-201705
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-37020i201107-201705
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-37070i201107-201301
main87107-37071i201301-201408
main87107-37110i201408-201705
87138CRESISTOR, BLOWER
main87138-37230i201107-201705
87139CFILTER, CLEAN AIR
main88568-37010i201107-201905
main88568-37020i201905-202104
main88568-37020i201107-201705
main88568-37020i201107-201705
main88568-37020i201705-201905
87210FCASE ASSY, AIR DAMPER
main87210-37020i201107-201408
main87210-37090i201408-201705
87441GFILTER, HEATER AIR
main87441-37010i201107-202104
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-37110i201107-201705
88515VALVE, COOLER EXPANSION
main88515-12130i201107-201707
main88515-37030i201708
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-37060i201107-201705
88539JHOSE, DRAIN COOLER
main88539-37080i201107-201705
88548BCASE, AIR FILTER
main88548-37010i201107-201705
main88548-37010i201107-201705
main88548-37010i201705
main88548-37010i201905
88625THERMISTOR, COOLER, NO.1
main88625-26090i201107-201705
88650EAMPLIFIER ASSY, AIR CONDITIONER, NO.1
main88650-37300i201107-201705
88710ATUBE ASSY, AIR CONDITIONER
main88710-37590i201107-201408
main88710-37760i201408-201705
88710HTUBE & ACCESSORY ASSY, AIR CONDITIONER
main88710-37690i201107-201408
main88840-37250i201408-201705
88891SCOVER, COOLER, NO.1
main88891-37010i201107-201705
88892NCOVER, COOLER, NO.2
main88892-37020i201107-201705
88897MGROMMET (FOR HEATER PIPE)
main87128-37030i201107-201408
main87128-37081i201408-201705
8889944050COVER, EVAPORATOR
9009900968
9009914119
9009914120
9009914121
9011906536
9015950322
9017806018
9017908057
9155180628

29 parts on this diagram · 2 diagrams in section
