RADIATOR & WATER OUTLET

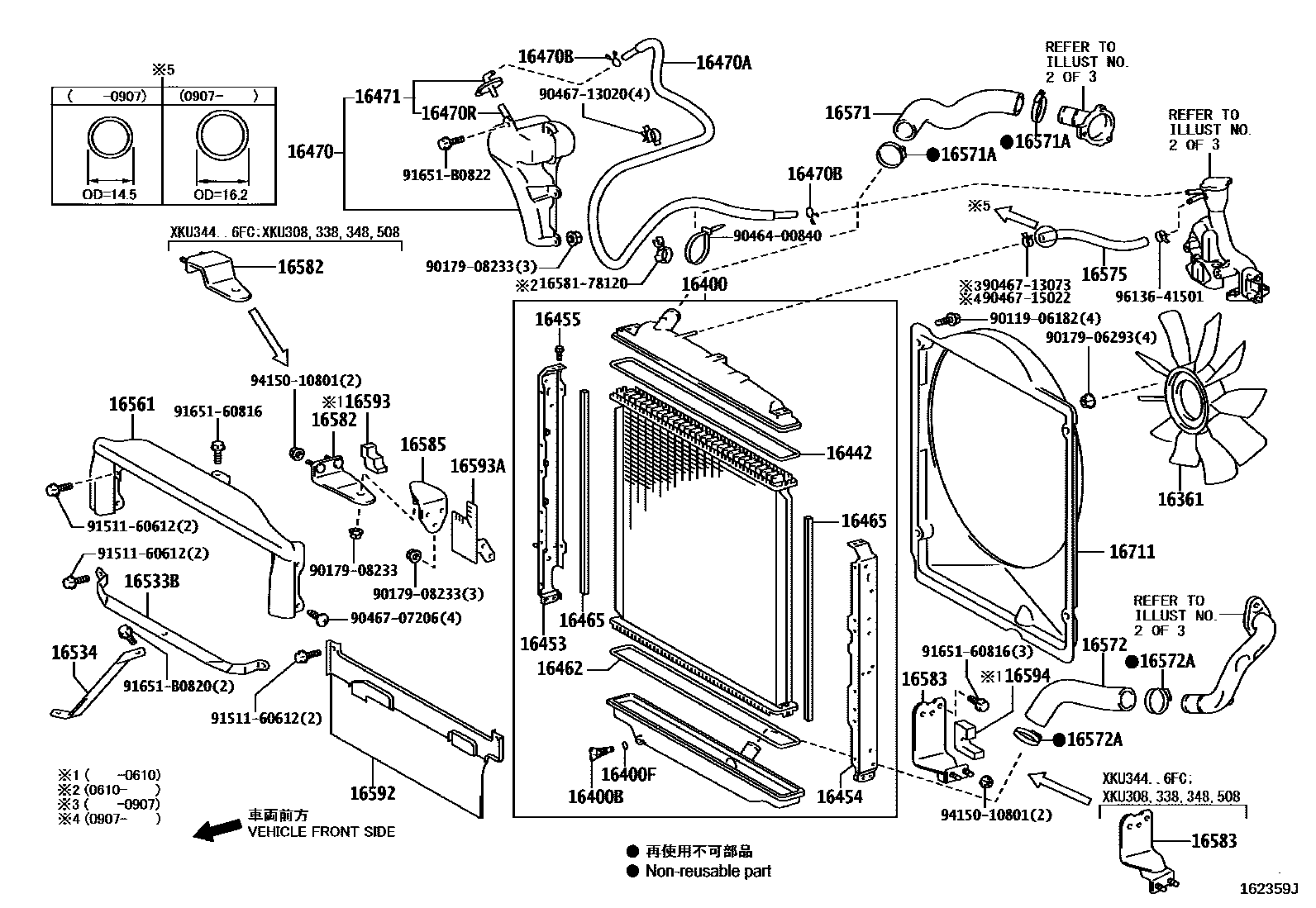

Parts diagram
16361FAN
main16361-78100i200310-200610
main16361-78120i200708
16400RADIATOR ASSY
main16400-78280i200310-200401
main16400-78281i200401-200610
main16400-78650i200610-200907
main16400-78651i200907
main16400-78660i200801-200907
main16400-78661i200907
16400BPLUG, RADIATOR DRAIN COCK
main16417-15210i200310-200610
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-15520i200310-200610
16442RING, O(FOR RADIATOR UPPER TANK)
main16442-78080i200310-200610
16453PLATE, RADIATOR SIDE
main16453-78281i200310-200610
main16453-78550i200610
16454PLATE, RADIATOR SIDE
main16454-78281i200310-200610
main16454-78550i200610
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main16455-67020×8i200310-200610
16462RING, O(FOR RADIATOR LOWER TANK)
main16442-78080i200310-200610
16465PACKING, RADIATOR
main16465-78080×2i200310-200610
16470TANK ASSY, RADIATOR RESERVE
main16470-78010i200310-200610
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16567-78170i200310-200610
main16567-78570i200610
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085×2i200310-200610
16470RHOSE, NO.2(FOR RADIATOR RESERVE TANK)
main90445-12078i200310-200610
16471CAP SUB-ASSY, RESERVE TANK
main16405-78010i200310-200610
16533BSUPPORT, RADIATOR, NO.1
main16533-78050i200310-200610
main16533-78100i200610
16534SUPPORT, RADIATOR, NO.2
main16534-78060i200310-200610
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-78060i200310-200610
16571HOSE, RADIATOR, INLET
main16571-78120i200310-200610
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main16581-78140×2i200610-200807
main16581-78190×2i200807-201006
main16581-78191×2i201007
main90460-52003×2i200310-200312
main90460-55014×2i200312-200603
16572HOSE, RADIATOR, OUTLET
main16572-78160i200310-200610
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main16581-78140×2i200610-200807
main16581-78190×2i200807-201006
main16581-78191×2i201007
main90460-52003×2i200310-200312
main90460-55014×2i200604-200608
16575HOSE, RADIATOR, NO.5
main16575-78040i200310-200610
main16575-78041i200907
16582BRACKET, RADIATOR, NO.1
main16582-78060i200310-200610
main16582-78080i200610
16583BRACKET, RADIATOR, NO.2
main16583-78060i200310-200603
main16583-78061i200604-200610
main16583-78080i200610
16585BRACKET, RADIATOR, NO.3
main16585-78060i200310-200610
16592GUIDE, RADIATOR AIR, NO.3
main16592-78010i200310-200610
16593GUIDE, RADIATOR AIR, NO.1
main16593-78070i200310-200610
16593AGUIDE, RADIATOR AIR, NO.1 RH
main16593-78090i200310-200603
main16593-78091i200604-200610
16594GUIDE, RADIATOR AIR, NO.2
main16594-78090i200310-200610
16711SHROUD, FAN
main16711-78100i200310-200610
main16711-78280i201012
1658178120CLAMP, HOSE(FOR WATER HOSE)
9011906182
9017906293
9017908233
9046400840
9046707206
9046713020
9046713073
9046715022
9151160612
9165160816
91651B0820
91651B0822
9415010801
9613641501

46 parts on this diagram · 5 diagrams in section
