FUEL TANK & TUBE

0001 1��������(1030X258X285) 0002 1����� ���(1030X285X258) 0003 1��������(735X385X310) 0004 1����� ���(690X385X310) 0007 1����� ���(780X320X385) 0009 1����� ���(992X385X310) 0010 1����� ��� 0011 1����� ���(1030X285X258) 0012 1����� ���(780X385X310) 0013 1����� ���(967X355X265) 0014 1����� ��� ��- 0017 1����� ��� ��� 0018 1����� ��� ��� 0019 1����� ��� ��� 0020 1����� ��� ��� 0025 1����� ��� ��� 0026 1����� ��� ��� 0027 1����� ��� ��� 0028 1����� ����� 0029 1����� ����� 0031 1����� ����� 0032 1����� ����� 0033 1����� ����� 0034 1����� ����� 0035 1����� ����� 0036 1����� ����� 0037 1����� ����� 0038 1����� ����� 0039 1����� ����� 0040 1����� ����� 0041 1����� ����� 0042 1����� ����� 0043 1���������� 0044 1����� ����� 0045 1����� ����� 0046 1����� ����� 0047 1����� ����� 0048 1����� ����� 0049 1����� �����

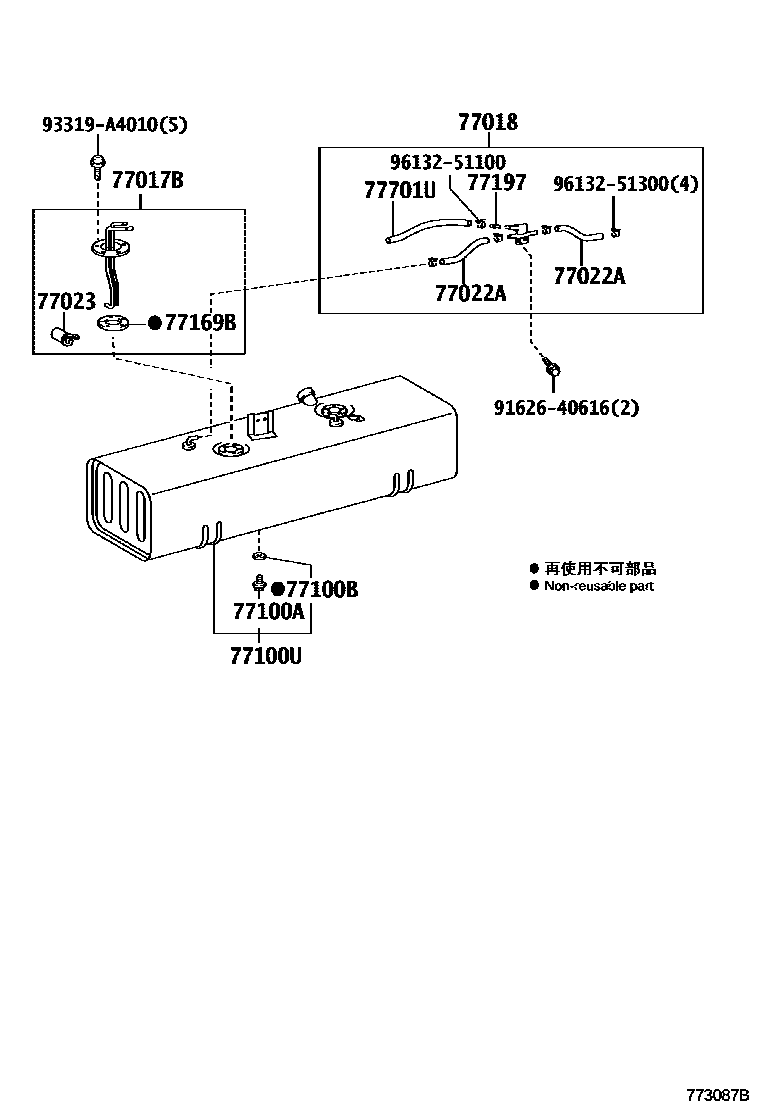

77017BTUBE SUB-ASSY, FUEL TANK VENT

main77017-37010iXZU378..IV4;XZU308,378..SCB;XZU304,314,324,33#,34#,354,388,50#,524,538,548,554..DCB,SCB200610

main77017-37030iXZU308,378,508..(DCB,VAN)..20T200610

main77017-37050iXZU368,568200610

sub77017-37110

77018VALVE SUB-ASSY, FUEL VAPOUR SEPARATE

main77018-37050iXZU304,334,378..IV4200610

main77018-37130iXZU308,378..DCB..20T200610

main77018-37140iXZU508..VAN200610

77022AHOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)

main95333-08020iXZU308,378,508..(DCB,VAN)..20T200610

sub95337-08020

main95333-08030iXZU304,334,378..IV4200610

77023FILTER SUB-ASSY, FUEL SUCTION TUBE

main77023-60010iXZU30#,314,324,33#,34#,354,368,378,388,50#,524,538,548,554,568200610-201106

77100APLUG(FOR FUEL TANK)

main90105-12116iTRU300,340,500,XZU30#,314,324,33#,34#,354,368,378,388,50#,524,538,548,554,568200610

77100BGASKET(FOR FUEL TANK)

main90430-12245iTRU300,340,500,XZU30#,314,324,33#,34#,354,368,378,388,50#,524,538,548,554,568200610-201106

main90430-42255iBZU300,340200705-201106

77100UTANK SUB-ASSY, FUEL

main77001-37252iXZU304,334,378..IV4200610

main77001-37292iXZU508..VAN200610

main77001-37352iTRU500200705

main77001-37362iTRU300,340..SCB200705

main77001-37372iBZU300,340..20T200705-200902

sub77001-37590

main77001-37382iBZU300..DM6;BZU300,340..30T200705

sub77001-37383

main77001-37451iXZU308,378..DCB..20T200610

main77001-37470iXZU378..30T..IV3;XZU334..T3..(DCRTJ,DCRUE)..IV3;XZU314,324,338,354,524,554..DM5,DM7,T2;XZU30#,368,50#,568..SCB..(DM3,DM5,T2,T3,T4,T5)..(CBU,IV3,IV7)200610

main77001-37500iXZU348,388;XZU33#,344,378,538,548..SCB..(T3,T4)200610

main77001-37510iXZU334..40T;XZU378..DCRTK..IV3;XZU304..T5..30T..DCRTJ..IV3200610

main77001-37550iTRU300..T4..20T200705

main77001-37590iBZU300,340..20T200903

sub77001-37591

77169BGASKET, FUEL SUCTION TUBE SET, NO.1

main77169-14020iXZU30#,314,324,33#,34#,354,368,378,388,50#,524,538,548,554,568200610-201106

77197ORIFICE, FUEL VAPOR

main90977-02001iXZU30#,334,378,508..DCB,VAN200610

77701UHOSE, FUEL (FOR CHECK VALVE)

main95333-06030iXZU308,378..DCB..20T200610

sub95338-06030

main95333-06030iXZU508..VAN200610

sub95338-06030

main95333-06040iXZU304,334,378..IV4200610

main95333-06040iXZU304,334,378..IV4200610

9162640616

main91626-40616

93319A4010

main93319-A4010

9613251100

main96132-51100

9613251300

main96132-51300

14 parts on this diagram · 39 diagrams in section
